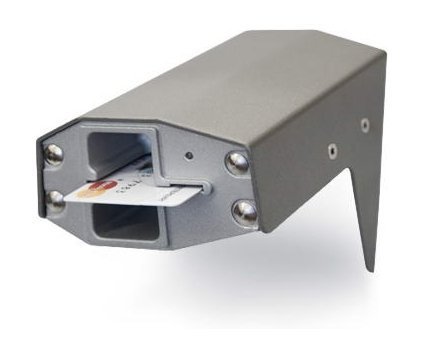

Cчитыватель банковских карт PERCo-RMC01 предназначен для использования совместно с контроллером PERCo-SC-820 и считывателем PERCo-RM-3VR в системе ограничения доступа к банкомату PERCo-S-800.
Считыватель позволяет считывать идентификационную информацию со второй дорожки магнитной полосы банковской карты и определять наличие на карте микропроцессора стандарта ISO7816 класса А или В. Считыватель поддерживает протокол передачи данных Clock&Data с сигналами TTL-уровня.
Выполнен в вандалозащищенном корпусе и снабжен встроенной системой подогрева для обеспечения работы при отрицательных температурах. Подогрев считывателя включается при температуре ниже +5°С и поддерживает её на этом уровне.
Конструкция считывателя PERCo-RMC01
- Корпус считывателя;
- Крышка считывателя;
- Светодиодный двухцветный индикатор;
- Отверстие для приема карт;
- Винты для фиксации крышки.
Монтаж считывателя:
Рисунок - схема разметки отверстий для монтажа считывателя RMC01
- Произведите монтаж контроллера согласно инструкции, приведенной в его эксплуатационной документации;
- Произведите монтаж источника питания согласно его эксплуатационной документации;
- Распакуйте коробку и проверьте комплектность считывателя;
- Определите место установки считывателя;
- Произведите разметку и разделку отверстий на установочной поверхности для крепления считывателя и проводки кабеля к нему;
- Установите дюбели из комплекта поставки в выполненные отверстия так, чтобы они не выступали над установочной поверхностью;
- Проложите кабели от источника питания и контроллера к зоне ввода кабелей в корпус считывателя на установочной поверхности;
- Открутите ключом из комплекта поставки четыре винта (5), крепящие крышку считывателя (2). Осторожно потянув вверх, снимите крышку считывателя;
- Протяните кабели внутрь корпуса считывателя через отверстие в задней стенке;
- Закрепите считыватель PERCo-RMC01 на установочной поверхности с помощью четырех шурупов из комплекта поставки;
- Подключите кабели к клеммной колодке XP1 платы считывателя;
- Зафиксируйте кабели с помощью стяжки неоткрывающейся из комплекта поставки к самоклеящейся площадке, установленной в корпусе считывателя;
- Подключите кабели к контроллеру и источнику питания;
- Проверьте правильность всех подключений;
- Аккуратно установите крышку считывателя в порядке обратном снятию и закрепите ее четырьмя винтами. Рекомендуется устанавливать крышку сверху вниз, вдоль установочной поверхности;
- Проведите проверку совместной работы считывателя с контроллером. Методика проверки приведена в эксплуатационной документации контроллера.
Тип идентификатора
банковская карта
Место установки
помещение
Материал корпуса
металл
Стандарт идентификаторов
ISO7816
Цвет корпуса
серый
Интерфейс связи
Clock&Data
Способ монтажа
накладной
Тип устройства
считыватель
Электропитание
12 В
Потребляемый ток
не более 0,7 А
Протокол передачи данных
Clock&Data
Уровень логической "1" выходных линиях считывателя
не менее 2.4 В
Уровень логической "0" выходных линиях считывателя
не более 0.8 В
Вероятность ошибочного чтения
не более 0.5 %
Количество циклов чтения карт
не менее 500 000
Степень защиты оболочки
IP33 по EN 60529
Габаритные размеры
105х108х150 мм
Вес
1,3 кг
|
