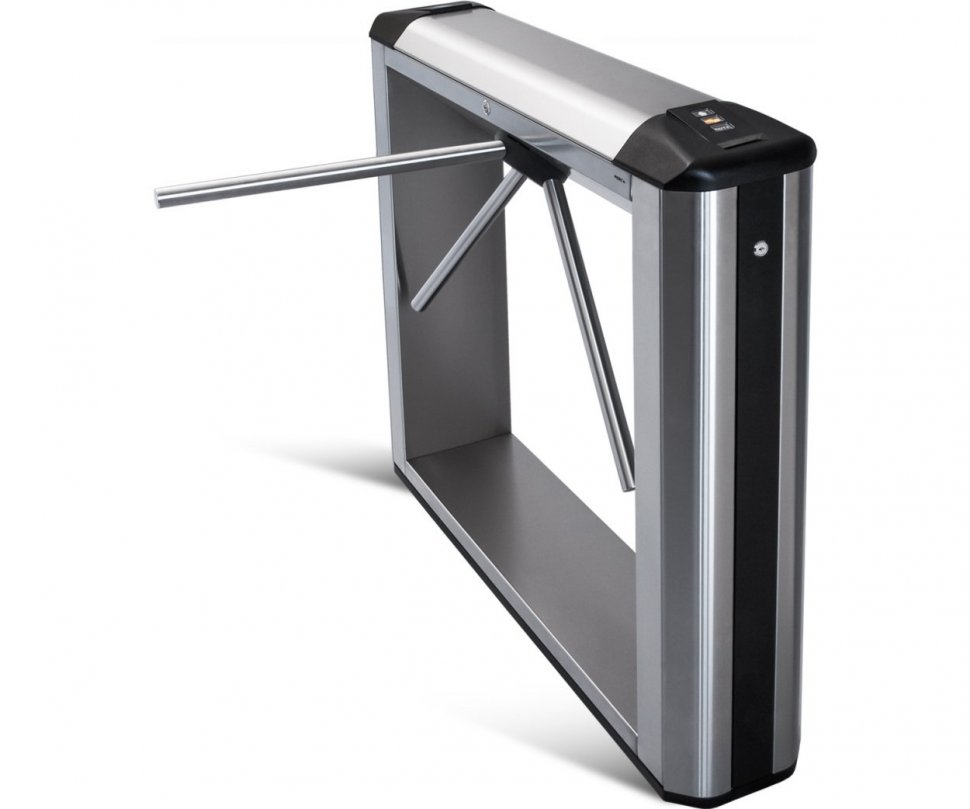

PERCo-KTC01.4 электронная проходная (турникет-трипод) со встроенным картоприемником. Имеет увеличенную ширину зоны прохода, составляющую 580 мм (в KTC01.3 ширина прохода - 500 мм). Увеличение ширины зоны прохода было достигнуто за счет удлинения корпуса на 110 мм, с целью использования более длинных преграждающих планок.
В продаже также представлен турникет-трипод PERCo-KTC01.4А с автоматическими планками "Антипаника".
Конструкция турникета KTC 01.4:
- Каркас;
- Основание;
- Крышка (позиции 1-3 образуют стойку);
- Замок крышки;
- Преграждающая планка;
- Крышка, закрывающая места крепления преграждающих планок;
- Замок механической разблокировки;
- Блок индикации;
- Крышка торцовая со считывателем;
- Крышка торцовая со считывателем;
- Заглушка щели;
- Контейнер картоприемника;
- Замок контейнера;
- Заглушка боковая;
- Замок боковой заглушки;
- ПДУ;
- Кабель ПДУ;
- Кабель подключения к сети Ethernet;
- Кабель питания;
- Кабель подключения дополнительных устройств;
- Кабель подключения дополнительных устройств по RS-485.
Управление турникетом PERCo-KTC01.4
ПДУ выполнен в виде небольшого настольного прибора в корпусе из ударопрочного АБС пластика и предназначен для подачи команд управления оператором при ручном управлении ЭП и индикации текущего состояния направлений прохода ЭП.
На лицевой панели ПДУ расположены три кнопки для подачи команд управления. Средняя кнопка STOP предназначена для блокирования возможности прохода через ЭП в обоих направлениях. Левая и правая кнопки LEFT, RIGHT предназначены для разблокировки ЭП в выбранном направлении. Над кнопками расположены световые индикаторы текущего состояния направлений прохода ЭП.
Рисунок. Общий вид и габаритные размеры ПДУ
- Кнопка LEFT для подачи команд управления;
- Кнопка RIGHT для подачи команд управления;
- Кнопка STOP для подачи команд управления;
- Зеленый светодиодный индикатор «Left»;
- Зеленый светодиодный индикатор «Right»;
- Красный светодиодный индикатор «Stop»;
- Кабель ПДУ.
Количество считывателей
2
Количество зон прохода
однопроходной
Стандарт интерфейса связи
Ethernet
Место установки
помещение
Тип турникета
электронная проходная
Автоматические планки
нет
Стандарт идентификаторов
HID, em-marine
Встроенный контроллер
да
Встроенный картоприемник
да
Напряжение питания
12В постоянного тока
Ток потребления
не более 1.7 А
Количество направлений прохода
2
Пропускная способность в режиме однократного прохода
30 чел./мин
Пропускная способность в режиме свободного прохода
60 чел./мин
Габаритные размеры (Д х Ш х В)
1170х770х1030 мм
Ширина зоны прохода
580 мм
Рабочий температурный диапазон
от +1°C до +50°C
Степень защиты оболочки IP
IP41
Планки антипаника
механическая
Интерфейс связи
Ethernet
Количество пользователей
до 50 000
Количество событий журнала регистрации
до 870 000
Количество считывателей
2
Количество картоприемников
1
Дальность считывания
8 см
Дальность считывания
6 см
Средняя наработка на отказ
не менее 4 000 000 проходов
|
