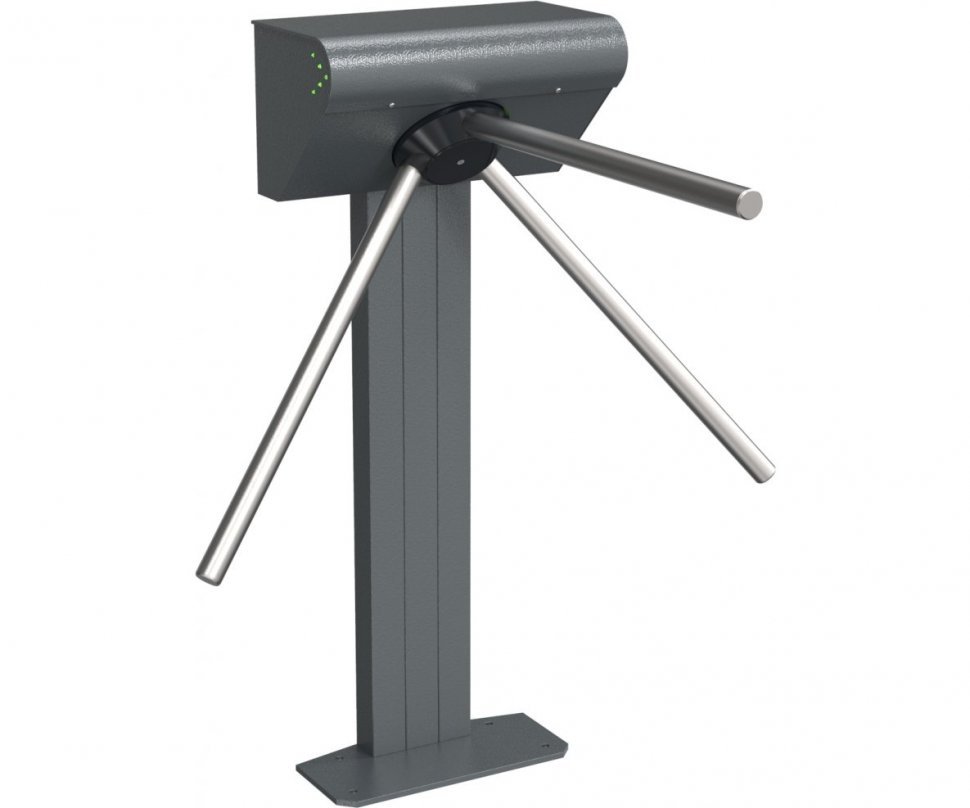

Ростов-Дон Т9М1 STEP2 (Fly A3 EH) турникет

Турникет Ростов-Дон Т9М1 STEP2 (Fly A3 EH) напольный, со встроенным контроллером ЭРА-2000 STEP на 2000 ключей. Пульт дистанционного управления входит в поставку турникета.

• Высокая долговечность благодаря нормально открытому механизму;
• Плавность и бесшумность работы;
• Турникет может работать как от пульта, так и от системы контроля доступа, при этом система контроля доступа может быть поставлена с турникетом как опция;
• Корпус турникета Ростов-Дон Т9М1 может быть изготовлен как из стали, окрашенной порошковым методом в любой цвет по RAL (стандартный цвет – «серебряный антик»), так и из нержавеющей стали, преграждающие штанги - из нержавеющей стали;
• Может быть уличного исполнения под навесом для температур от -30 С до +40 С;
• Т9М1 может комплектоваться ограждениями, выполненными с ним в едином дизайне;
• Может комплектоваться штангами «антипаника» и диамагнитными штангами;
• При попытке несанкционированного прохода может подаваться звуковой сигнал;
• При выключении питания турникет автоматически снимает блокировку.


Подготовка к работе и порядок установки турникета Ростов-Дон Т9М1 STEP2:

1. Распакуйте турникет и проверьте его комплектность. Перед установкой турникета подключите его к источнику питания 12В, соблюдая полярность, и проверьте работу от ПДУ;
2. Подготовьте и закрепите специальные крепежные (анкерные) болты;
3. Установите турникет и закрепите его;
4. Установите штанги. Для этого снимите крышку поворотного механизма, открутив винт М5 (рис.1). Закрепите штанги болтами М10, входящими в комплект. Для перевода штанги «антипаника» в положение «проход открыт» оттяните штангу в направлении А (от турникета) на 50-80мм и поверните ее вниз (рис.2). Время открытия штанги «антипаника» составляет 1-3с. Закройте место крепления штанг крышкой;
5. Для правильной работы турникета необходимо установить его с ограждением прохода так, как показано на рис.3 (вид сверху). Вместо ограждения прохода может быть стена, при этом конец штанги должен быть на расстоянии 20-50мм от стены (при использовании штанги «антипаника» - 50-80мм от стены);
6. Заземлите корпус турникета;
7. Контроллер СКУД турникета подключается к локальной сети через HUB с помощью кабеля UTP, выведенного наружу и снабженного стандартным разъемом 8P8C(RJ-45);
8. Подключите блок питания, соблюдая полярность, к турникету.

Схема электрическая принципиальная турникета:
