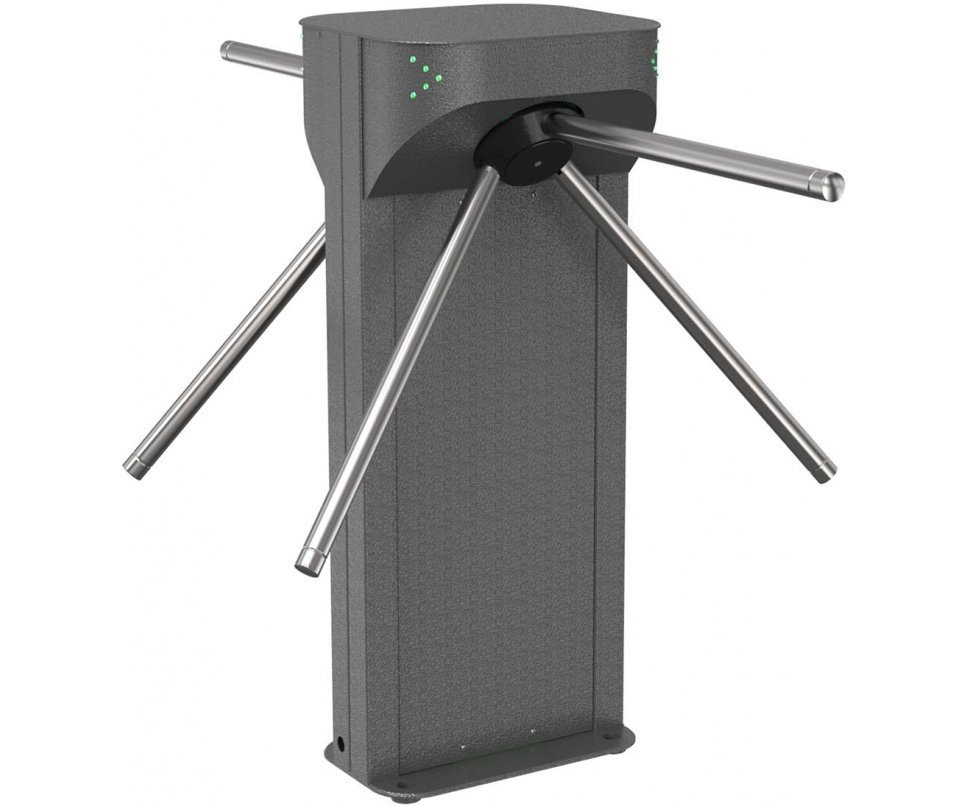

Ростов-Дон Т283М1 турникет-трипод (без штанг), оснащенный контроллером с поддержкой любых систем контроля доступа. Устаналивается для ограждения прохода шириной 745 мм.
Управление турникетом осуществляется посредством дистанционного пульта или СКУД и обеспечивает проход в оба направления от одного до нескольких человек одновременно.
Турникет-трипод Т283 двусторонний электромеханический имеет несколько режимов работы: ожидание, пропуск одного человека, групповой пропуск в одну или обе стороны, тревожный и режим калибровки. Турникет оборудован звуковой и световой индикацией состояния работы. Корпус устройства изготовлен из стали, преграждающие планки – из нержавеющей стали. При отключении питания происходит автоматическая разблокировка устройства.
Подготовка к работе и порядок установки турникета Ростов-Дон Т283М1:
- Распакуйте турникет и проверьте его комплектность. Перед установкой турникета подключите его к источнику питания 12В, соблюдая полярность, и проверьте работу от ПДУ;
- Подготовьте и закрепите специальные крепежные (анкерные) болты;
- Установите турникет и закрепите его. Для доступа к анкерным отверстиям опорной плиты открутите винты М3 и снимите лицевую панель 9; а в турникетах из нержавеющей стали дополнительно открутите и снимите, сдвигая на себя, крышку опорной плиты;
- Установите штанги. Для этого снимите крышку поворотного механизма, открутив винт М5 (рис.1). Закрепите штанги болтами М10, входящими в комплект штанг. Для перевода штанги «антипаника» в положение «проход открыт» оттяните штангу в направлении А (от турникета) на 50-80мм и поверните ее вниз (рис.2). Время открытия штанги «антипаника» составляет 1-3с.Закройте место крепления штанг крышкой;
- Для правильной работы турникета необходимо установить его с ограждением прохода так, как показано на рис.3 (вид сверху). Вместо ограждения прохода может быть стена, при этом конец штанги должен быть на расстоянии 20-50мм от стены (при использовании штанги «антипаника» - 50-60мм от стены);
- Заземлите корпус турникета;
- Подключите блок питания к сети, при этом механизм турникета должен быть в исходном состоянии;
- После завершения монтажа турникет готов к работе.
Код производителя
434
Количество считывателей
отсутствует
Количество зон прохода
двухпроходной
Стандарт интерфейса связи
отсутствует
Место установки
помещение
Тип турникета
трипод
Автоматические планки
нет
Встроенный контроллер
нет
Встроенный картоприемник
нет
Напряжение питания для турникета
12В постоянного тока (10...14 вольт)
Потребление тока
3Ампер
Ширина проходной зоны
1470 мм
Количество ПДУ
2
Максимальная длина кабеля к ПДУ
50 м при стандартных 4 метрах
Максимальная длина кабеля питания
20 м при стандартных 4 метрах
Пропускная способность при групповом проходе
80-120 человек в минуту
Пропускная способность при однократном проходе
60-100 человек в минуту
Усилие поворота планки
До 100 кгс
Наработка на отказ (минимальное количество проходов)
От 2000000
Размеры турникета
1470х780х990 мм
Масса турникета
65 кг
Эксплуатация
От +1°С до +50°С
Рабочий диапазон температур
ТурникетБлок электронного управления2 ПДУ и кабельПаспорт изделияРуководство по эксплуатации
Комплектация
Стандартный комплект
|
