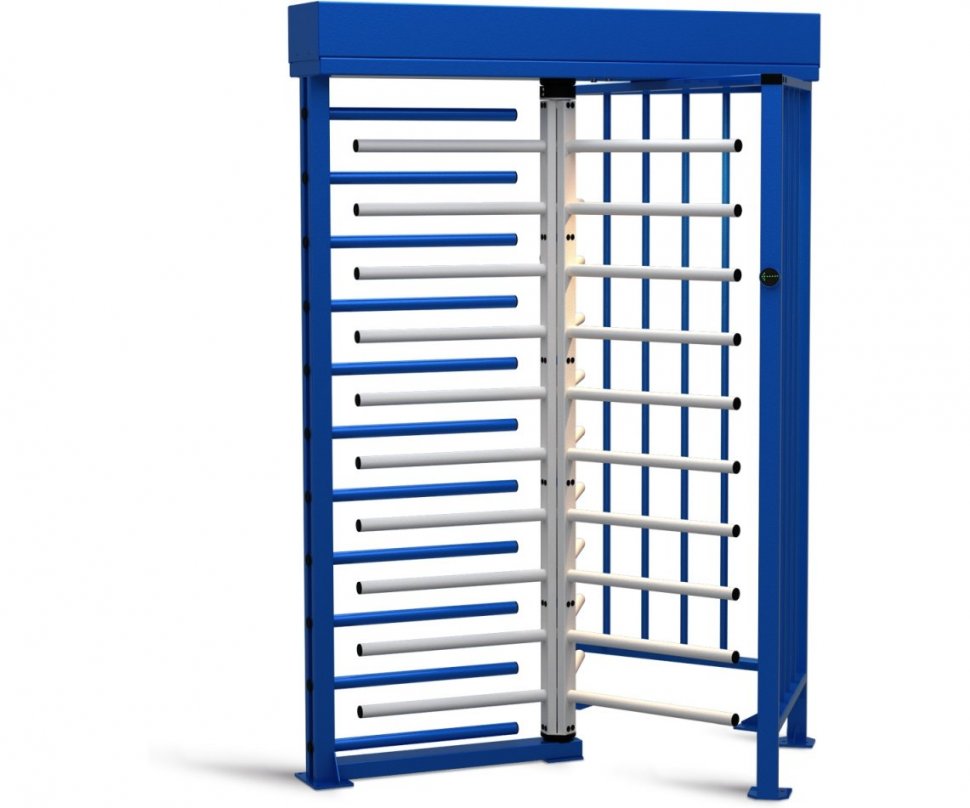

Турникет роторный полноростовый PERCo-RTD-16 является управляемым преграждающим устройством и предназначен для контроля прохода людей на пропускных пунктах объектов с повышенными требованиями к безопасности и необходимостью полного перекрытия зоны прохода по высоте. Турникет PERCo-RTD-16.1 имеет электропривод автоматического доворота створок.
Конструкция турникета PERCO-RTD-16.1
- Ротор;
- Секция ротора;
- Нижний узел вращения;
- Муфтовое соединение;
- Стойка с преграждающими планками;
- Левая и правая секции формирователя прохода;
- Балка опорная;
- Балка привода;
- Крышка балки;
- Отверстия для ввода кабелей сверху;
- Блок индикации (левый и правый);
- Кабель индикации (левый и правый);
- Кабель питания турникета;
- Кабель устройства Fire Alarm;
- ПДУ с кабелем.
Блок управления турникетом
Рисунок. Вид балки привода турникета PERCo-RTD-16.1 без крышки
Блок управления выполнен в виде отдельной платы, размещенной в закрытом пластиковом корпусе, и осуществляет управление турникетом в соответствии с алгоритмом и поступающими командами управления. Для удобства подключений все внешние соединения блока управления выведены на DIN-рейку, расположенную внутри балки привода. Подводка кабелей от внешних устройств к DIN-рейке возможна двумя способами:
- через нижнее отверстие в стойке с преграждающими планками (5) со стороны фланца и далее вверх по стойке в балку привода;
- через верхние отверстия для ввода кабелей (10) в торцах балки привода.
Для прокладки кабелей через верхние отверстия используются кабельные втулки из комплекта поставки, неиспользуемые отверстия закрываются пластиковыми заглушками. Возможна транзитная прокладка кабелей через балку привода при установке нескольких турникетов в ряд (до 6 турникетов).
| В наличии | Да |
| Характеристики | Количество считывателей, Количество зон прохода, Стандарт интерфейса связи, Место установки, Тип турникета, Автоматические планки, Встроенный контроллер, Встроенный картоприемник, Ширина зоны прохода, Напряжение питания постоянного тока (турникета / ЛПП), Потребляемая мощность турникета без ЛПП, Потребляемая мощность ЛПП, Пропускная способность в режиме однократного прохода, Пропускная способность в режиме свободного прохода, Средняя пропускная нагрузка при однократном проходе, Ширина проема прохода, Усилие поворота на середине створки, Степень защиты оболочки (балки привода), Класс защиты от поражения электрическим током, Средняя наработка на отказ, Средний срок службы, Габаритные размеры (Д x Ш x В), Масса |
