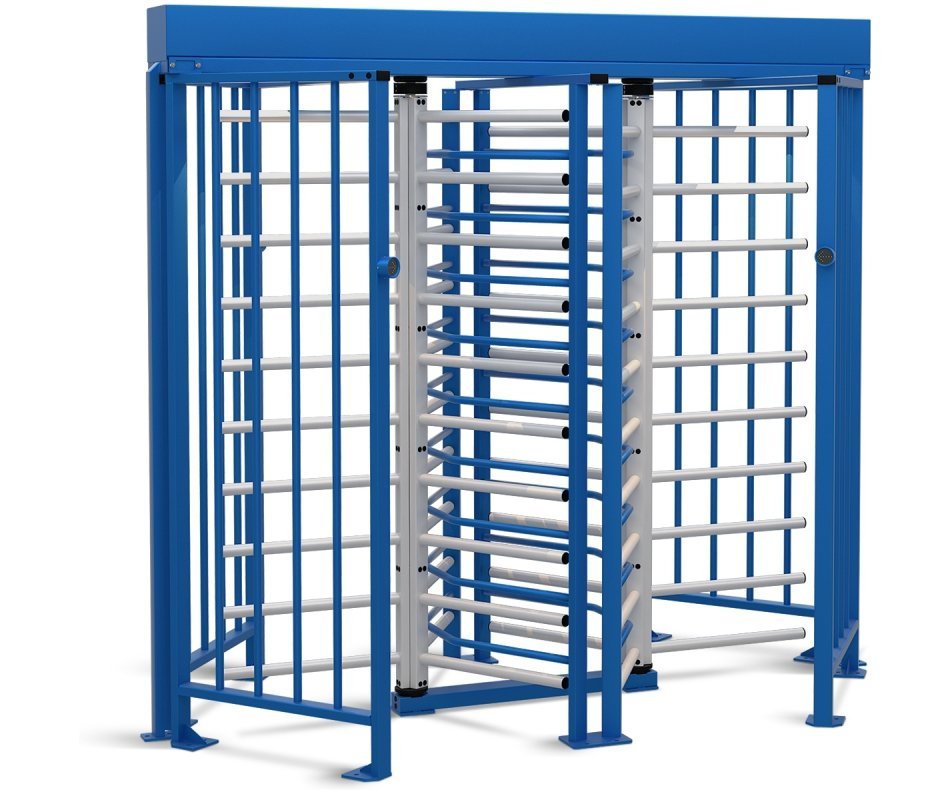

Полноростовый двухпроходной турникет ширина зоны прохода 630 мм; пропускная способность: в режиме однократного прохода 40 чел./мин., в режиме свободного прохода 60 чел./мин.; рабочая температура от -40 °C до +50 °C; напряжение питания турникета - 24B постоянного тока; потребляемый ток не более - 1.2А; габаритные размеры: 2480х1595х2303 мм. Ротор из стали с порошковым покрытием. (Крыша и монтажная рама приобретаются отдельно).
Турникет роторный полноростовый сдвоенный PERCo-RTD-20 является сдвоенной модификацией роторного полноростового турникета PERCo-RTD-16. Турникет используется в качестве двух независимых управляемых преграждающих устройств (ИУ), предназначенных для контроля прохода людей на пропускных пунктах объектов с повышенными требованиями к безопасности и необходимостью полного перекрытия зон прохода по высоте.

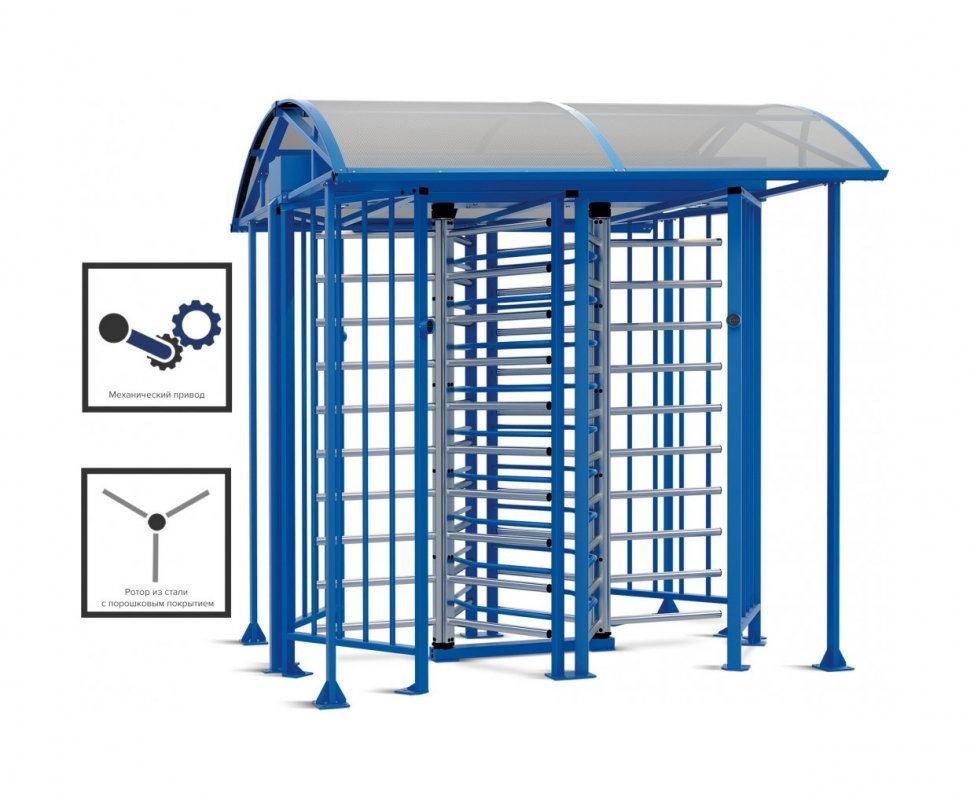

Модификация турникета PERCo-RTD-20.2 оснащена механическими приводами доворота створок. По желанию заказчика турникет может быть укомплектован роторами из нержавеющей стали (варианты комплектации с литерой «S» – PERCo-RTD-20.1S и PERCo-RTD-20.2S).
Количество турникетов, необходимое для обеспечения быстрого и удобного прохода людей, рекомендуется определять исходя из пропускной способности турникета.
Конструкция турникета PERCo-RTD-20
- Роторы;
- Секция ротора;
- Нижние узлы вращения;
- Муфтовые соединения;
- Секции разделителя;
- Секции формирователей прохода (левые и правые);
- Балки опорные;
- Верхняя балка разделителя;
- Балка привода;
- Крышка балки привода;
- Нижняя опора роторов;
- Отверстия для ввода кабелей;
- Блоки индикации;
- Кабели индикации;
- Кабели питания ИУ №1 и №2 турникета (не входят в стандартный комплект поставки);
- Пульты ДУ №1 и №2 с кабелями;
- Кабель устройства Fire Alarm (не входит в стандартный комплект поставки);
- Кабель питания ЛПП (не входит в стандартный комплект поставки).
Подключение турникета PERCo-RTD-20.2
Рисунок. Вид балки привода турникета PERCo-RTD-20.2 без крышки
Для удобства подключений все внешние соединения блока управления выведены на DIN-рейку, расположенную на кронштейне над блоком управления внутри балки привода. Подводка кабелей от внешних устройств к DIN-рейкам возможна двумя способами:
- верхняя прокладка кабелей – сверху напрямую через отверстия для ввода кабелей в торцах балки привода.
- нижняя прокладка кабелей, заранее проложенных под установочной поверхностью, – снизу по кабельному каналу из комплекта поставки.
Для верхней прокладки кабелей используются кабельные втулки из комплекта поставки, неиспользуемые отверстия закрываются пластиковыми заглушками.
Кабельный канал для подводки кабелей снизу прикручивается к установочной поверхности двумя анкерными болтами через отверстия во фланце, а сверху через патрубок крепится к торцу балки привода. Возможна транзитная прокладка кабелей через балку привода при установке нескольких турникетов в ряд (до 3 турникетов).
Количество считывателей
отсутствует
Количество зон прохода
двухпроходной
Стандарт интерфейса связи
отсутствует
Место установки
помещение, улица
Тип турникета
полноростовой
Автоматические планки
нет
Встроенный контроллер
нет
Встроенный картоприемник
нет
Ширина зоны прохода
630
Напряжение питания
24В постоянного тока
Мощность
Не более 60 Вт
Количество направлений прохода
2
Пропускная способность в режиме однократного прохода
40 чел./мин
Пропускная способность в режиме свободного прохода
60 чел./мин
Габаритные размеры (длина/ширина/высота)
2480х1595х2303 мм
Ширина зоны прохода
630 мм
Рабочий температурный диапазон
от -40°C до +55°C
Степень защиты оболочки IP
IP54
Масса
Не более 370 кг
|
