Ростов-Дон Т83М1 уличный вариант

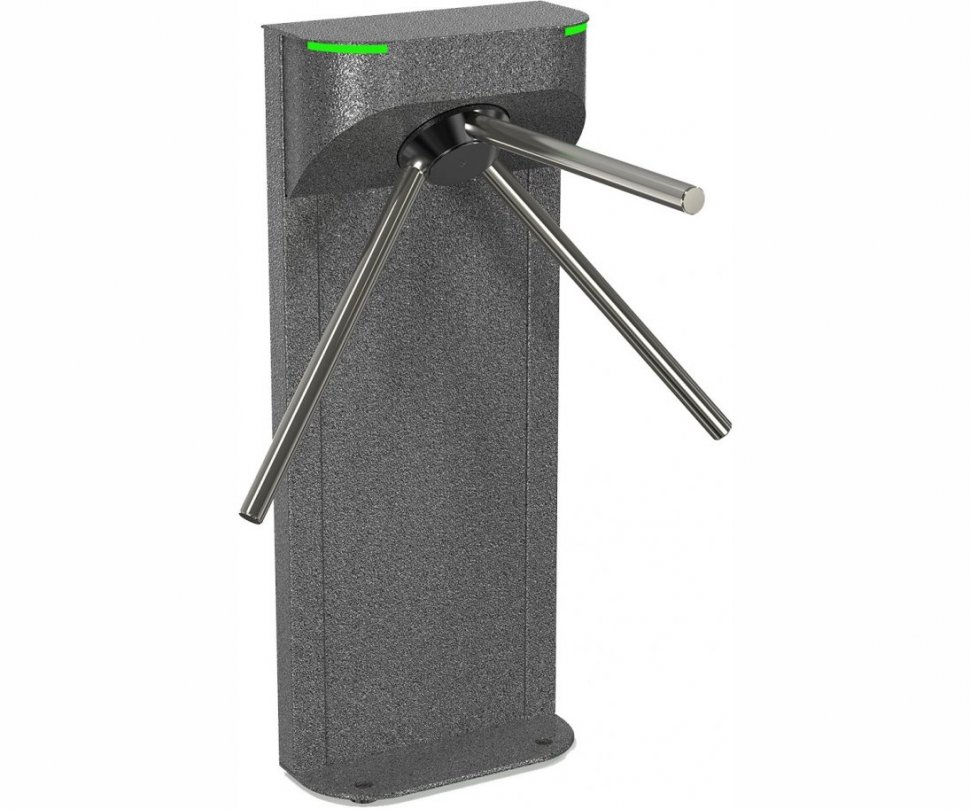

Ростов-Дон Т83М1 турникет-трипод уличный напольный. Передняя часть кожуха турникета имеет овальную форму; стойка широкая со съемной лицевой панелью, за которой при необходимости можно разместить дополнительные элементы СКУД.

Турникет Т83М1 может работать от пульта дистанционного управления и от общей системы контроля доступа. Турникет поддерживает установку звуковой тревожной сигнализации при попытке несанкционированного прохода.

Подготовка к работе и порядок установки турникета Ростов-Дон Т83М1 уличный:

1. Распакуйте турникет и проверьте его комплектность;
2. Подготовьте и закрепите специальные крепежные (анкерные) болты;
3. Установите турникет и закрепите его;
4. Установите штанги. Для этого снимите крышку поворотного механизма, открутив винт М5 (рис.1). Закрепите штанги болтами М10, входящими в комплект штанг. Для перевода штанги «антипаника» в положение «проход открыт» оттяните штангу в направлении А (от турникета) на 50-80мм и поверните ее вниз (рис.2). Время открытия штанги «антипаника» составляет 1-3с.Закройте место крепления штанг крышкой;
5. Для правильной работы турникета необходимо установить его с ограждением прохода так, как показано на рис.3 (вид сверху). Вместо ограждения прохода может быть стена, при этом конец штанги должен быть на расстоянии 20-50мм от стены (при использовании штанги «антипаника» - 50-60мм от стены);
6. Заземлите корпус турникета;
7. Подключите блок питания к сети, при этом механизм турникета должен быть в исходном состоянии;
8. При необходимости изменить направление срабатывания кнопок SB1 ПДУ, поменяйте местами цепи по контактам 1 и 8 клеммника XT1, выключив питание;
9. После завершения монтажа турникет готов к работе.
