Ростов-Дон Т83М1 IP (Matrix III MF) уличный вариант

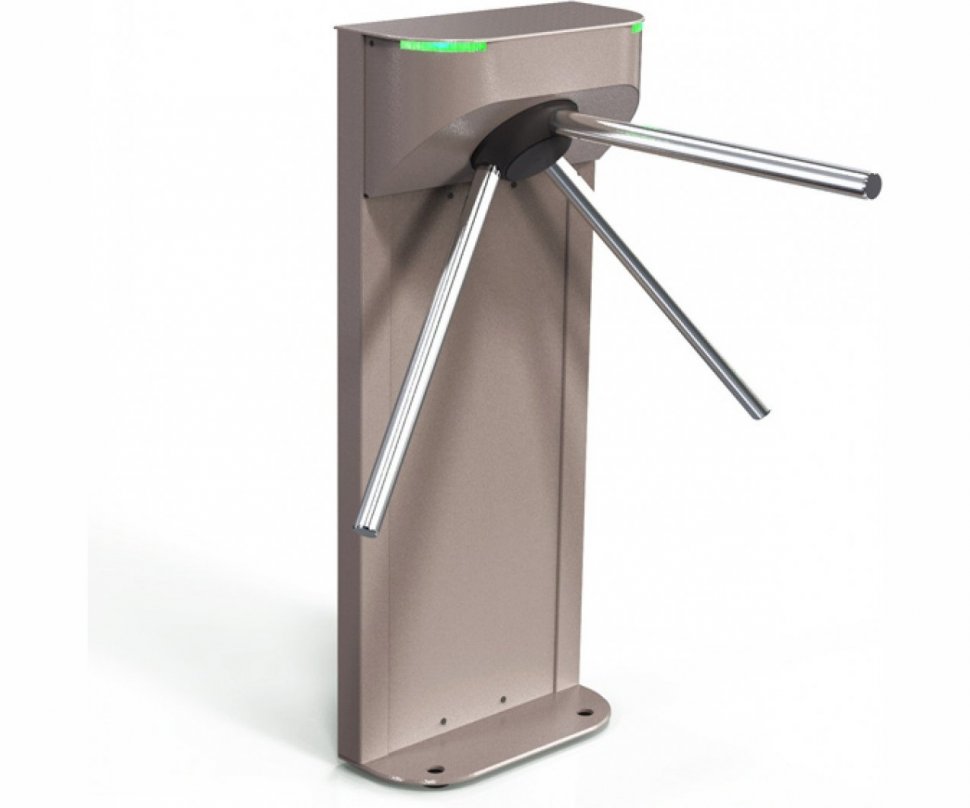

Ростов-Дон Т83М1 IP (Matrix III MF) турникет-трипод (электронная проходная) напольный. Ширина перекрываемого прохода 745 мм. Турникет имеет встроенный сетевой контроллер Sigur E300 на 50 ключей, 40 000 событий, 500 зон в энергонезависимой памяти (интерфейс связи Ethernet) и считыватели proximity-карт Matrix III MF (идентификатор Mifare).

Пропускная способность турникета Т83М1 IP в режиме однократного прохода составляет 30-40 чел./мин., в режиме группового прохода 40-50 чел./мин. Преграждающие планки в комплектацию не входят и приобретаются отдельно.

Этапы установки турникета Ростов-Дон Т83М1 IP (Matrix III MF):

1. Распакуйте турникет и проверьте его комплектность;
2. Подготовьте и закрепите специальные крепежные (анкерные) болты;
3. Установите турникет и закрепите его;
4. Установите штанги. Для этого снимите крышку поворотного механизма, открутив винт М5 (рис.1). Закрепите штанги болтами М10, входящими в комплект штанг. Для перевода штанги «антипаника» в положение «проход открыт» оттяните штангу в направлении А (от турникета) на 50-80мм и поверните ее вниз (рис.2). Время открытия штанги «антипаника» составляет 1-3с.Закройте место крепления штанг крышкой;
5. Для правильной работы турникета необходимо установить его с ограждением прохода так, как показано на рис.3 (вид сверху). Вместо ограждения прохода может быть стена, при этом конец штанги должен быть на расстоянии 20-50мм от стены (при использовании штанги «антипаника» - 50-60мм от стены);
6. Заземлите корпус турникета;
7. Подключите блок питания к сети, при этом механизм турникета должен быть в исходном состоянии;
8. При необходимости изменить направление срабатывания кнопок SB1 ПДУ, поменяйте местами цепи по контактам 1 и 8 клеммника XT1, выключив питание;
9. После завершения монтажа турникет готов к работе.
