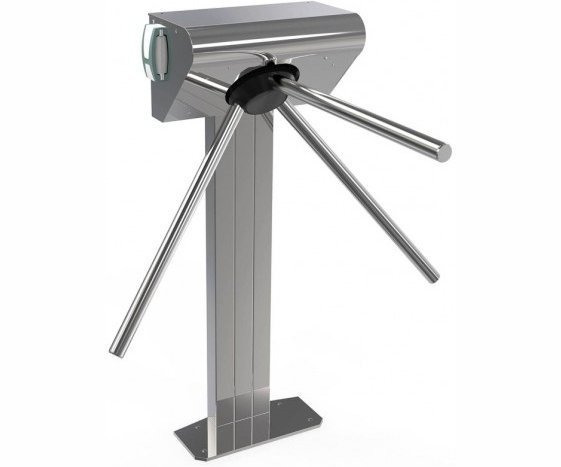

Ростов-Дон Т9М1 STEP2 (Fly A3 EH) уличный вариант

Ростов-Дон Т9М1 STEP2 (Fly A3 EH) уличный турникет-трипод (электронная проходная) напольный. Ширина перекрываемого прохода 745 мм. Турникет оснащен встроенным сетевым контроллером Эра-2 000 на 2 000 электронных ключей (интерфейс связи Ethernet) и считывателями proximity-карт FLY A3 EH (тип идентификатора: EM-Marine, HID).

Пропускная способность турникета в режиме свободного прохода 30-50 чел./мин. Цвет корпуса - серебряный антик. Преграждающие планки в комплектацию турникета не входят и приобретаются отдельно.

Установка турникета Ростов-Дон Т9М1 STEP2 (Fly A3 EH):

1. Распакуйте турникет и проверьте его комплектность. Перед установкой турникета подключите его к источнику питания 12В, соблюдая полярность, и проверьте работу от ПДУ;
2. Подготовьте и закрепите специальные крепежные (анкерные) болты;
3. Установите турникет и закрепите его;
4. Установите штанги. Для этого снимите крышку поворотного механизма, открутив винт М5 (рис.1). Закрепите штанги болтами М10, входящими в комплект. Для перевода штанги «антипаника» в положение «проход открыт» оттяните штангу в направлении А (от турникета) на 50-80мм и поверните ее вниз (рис.2). Время открытия штанги «антипаника» составляет 1-3с. Закройте место крепления штанг крышкой;
5. Для правильной работы турникета необходимо установить его с ограждением прохода так, как показано на рис.3 (вид сверху). Вместо ограждения прохода может быть стена, при этом конец штанги должен быть на расстоянии 20-50мм от стены (при использовании штанги «антипаника» - 50-80мм от стены);
6. Заземлите корпус турникета;
7. Контроллер СКУД турникета подключается к локальной сети через HUB с помощью кабеля UTP, выведенного наружу и снабженного стандартным разъемом 8P8C(RJ-45);
8. Подключите блок питания, соблюдая полярность, к турникету.
