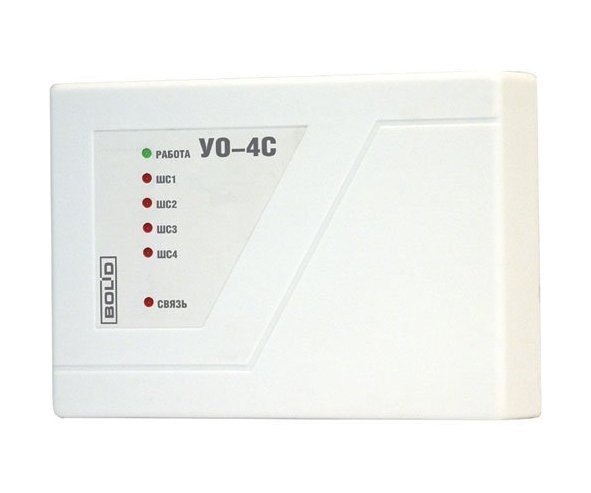

Охранное оборудование, предназначенное для защиты объектов, относящихся к числу не телефонизируемых. Может функционировать как в автономном режиме, так и в комплексе с системой охраны «Орион».
Передача сигнала осуществляется в соответствии с GSM сигналом сотовой связи, в случае его отсутствия – сигнал автоматически отправляется на резервный номер. УО имеет три режима функционирования: ведущий, при котором самостоятельно опрашивает другие элементы системы; ведомый, при котором исключительно передает сигналы; автономный.
В комплектацию устройства входят специальные охранные брелоки, благодаря которым осуществляется постановка и снятие оборудования с охраны. Трансляция сообщений может производиться по нескольким каналам: смс-сообщением на прикрепленные номера, на пульт централизованной охраны, а также путем речевых извещений.
Подключение устройства через кабель сопряжения:
Имеет 7 форматов функционирования, реле на сирену, а также 2 реле, устанавливаемых в зависимости от необходимости.
Среди функций УО-4С ИСП.02 выделяются следующие:
- Контролирование сигнализационных шлейфов;
- Контроль состояния внутренней сети при замыкании и размыкании;
- Управление выходами;
- Постановка и снятие прибора с охраны посредством идентификаторов типов Touch Memory и Proximity;
- Отправка сообщений внутри сотовой связи и их сохранение.
Прибор может синхронизироваться с 5-тью телефонными номерами для передачи извещений в формате текстовых или голосовых сообщений, а также при помощи телефонного звонка. Отбор сообщений осуществляется на основе фильтра событий.
Подключение к прибору шлейфов сигнализации и управления:
Установленные шлейфы прибора имеют 7 конфигураций, среди которых пожарная, охранная, тревожная, конфигурация входа, управления, цепи контроля наряда, а также телефонного вызова. Первые 4 конфигурации настраиваются автоматически при получении сигнала о тревоге.
Крепление охранного прибора производится двумя способами: настенным навесным или при помощи din-рейки. После монтажа выполняется подключение устройства к сети и установка основной и резервной сим-карт в специальные слоты, один из которых расположен под металлической пластиной, а другой – под первым слотом. Программирование прибора осуществляется посредством компьютера, изменение настроек может выполняться через записи в сим-картах.
Тип устройства
устройство передачи извещений
Тревожные сигнализационные входы
4 шт.
Величина напряжения на входах в дежурном режиме
От 6 до 12 В
Время интегрирования ШС
300 мс
Ограничение уровня тока, протекающего через ШС
Не более 12 mA
Максимальное сопротивление проводов ШС без оконечного сопротивления
1 кОм для охранных ШС,100 Ом для пожарных ШС
Минимальное сопротивление утечки между проводами
20 кОм для охранных ШС,50 кОм для пожарных ШС
Наличие выходов
Есть, 3 релейных выхода
Максимальная величина коммутируемого тока
Постоянный: 1 АПеременный: 0,5 А
Максимальная величина коммутируемого напряжения
Постоянное: 24 ВПеременное: 100 В
Максимальная величина коммутируемой мощности
10 Вт
Наличие внешнего считывателя
Есть, "Dallas Touch Memory"
Максимальное число контактных устройств с паралелльным подключением
4 шт.
Максимальное число световых "LED" индикаторов
1 шт.
Расстояние до контактного устройства
Не более 100 м при диаметре провода не менее 0,5 мм
Touch Memory
Не более 100 м при диаметре провода не менее 0,5 мм
Объем памяти для фиксации кодов
16 ключей
Тип интерфейса
RS-485
Тип протокола
"Орион"
Форматы сигналов GSM
CSD (DC-09), CSD (DC-05)Ademco Contact IDSMSГолосовой канал
наличие энергонезависимого буфера событий
Есть, 128 событий для передачи по GSM каналу60 событий для передачи по RS-485 интерфейсу
Особенности режима "Ведущий"
До 99
Число разделов
До 128
Число зон
До 255
Число пользователей
До 99
Особенности режима "Ведомый"
До 128
Число разделов
До 255
Число зон
От внешнего источника постоянного тока
Число пользователей
От 10,2 до 15 В
Питание
Не более:150 мА - дежурный режим200 мА - при передаче1 А - пиковое потребление
Уровень напряжения
Программа "UProg"
Величина тока потребления
Исполнение 03 по ОСТ 25 1099-83
Тип программирования
От -30 до +50 градусов
Тип устойчивости
До 98 процентов
Рабочая температура
IP20
Уровень влажности
156х107х39 мм
Защита корпуса
Не более 0,3 кг
Габариты
Клеммная колодка под винт, провод от 0,3 до 2,0 мм/куб.
Вес
Настенный навесной или на DIN-рейку
Способ подключения
Монтаж
|
