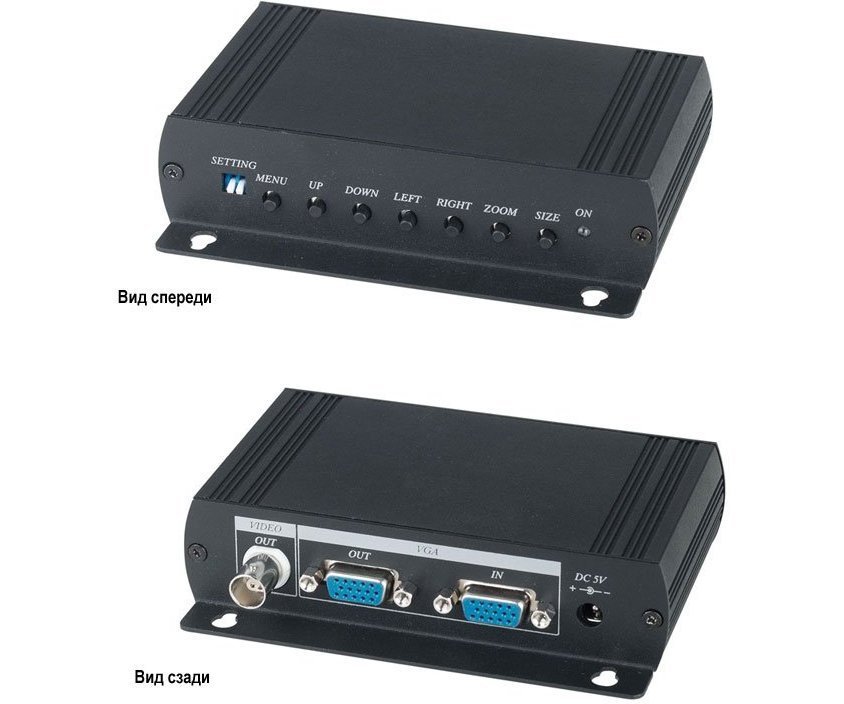

SC&T VC01; Преобразователь VGA- видеосигнала в аналоговый видеосигнал. Позволяет использовать TV в качестве монитора. Входной сигнал VGA (DB15), выходной: аналоговый (BNC) + сквозной VGA (DB15). Поддерживамые разрешения 640x480 (до 85 Hz), 800x600 (до 85 Hz) и 1024x768 (до 75 Hz). Выбор Pal / NTSC, OSD меню. Поддерживается Windows и Mac OC. Размеры (WxHxD ): 125x96x30 мм. Uпит: DC 5 В, 0,5 А, блок питания в комплекте.
Особенности VC01:
• Стандарты цветности видеосигнала: PAL/ PAL-M/ PAL-N/ SECAM/ NTSC/ NTSC-EIAJ;
• Поддерживаемое разрешение VGA- сигнала: 640x480, 85 Гц; 800x600, 85 Гц и 1024x768, 75 Гц;
• Экранного меню (OSD);
• Регулировка размера изображения, яркости, контрастности, оттенка, насыщенности, резкости;
• Совместим с ОС WINDOWS (98, ME, 2000, XP и Vista) или MACINTOSH (от версии 8.6 до 9.2 ).
Схема подключения VC01:
|
Преобразование
|
VGA в CVBS |
|
Тип устройства
|
преобразователь |
|
Назначение
|
Удлинитель Ethernet (комплект из 2-х приемопередатчиков) |
|
Расстояние передачи (макс.
|
200 м |
|
Скорость передачи
|
до 10Мбит/с |
|
Подключение
|
Передатчик RJ45x1; BNC(линия)х1. Приемник RJ45x 1; BNC(линия)х1 |
|
Питание
|
Не требует питания |
|
Рабочая температура
|
-40...+55°С |
|
Размеры (ШхГхВ) (мм
|
69х25х22 (каждое) |
