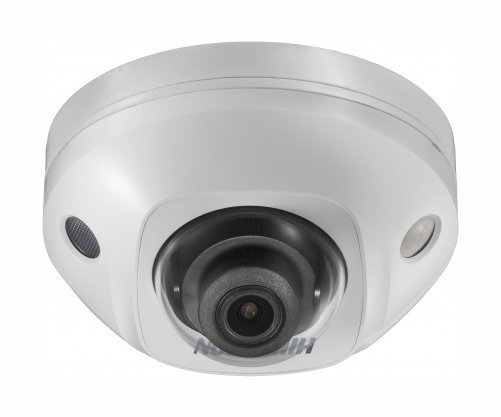

HikVision DS-2CD2523G0-IS (2.8mm)

2Мп уличная компактная IP-камера с EXIR-подсветкой до 10м. 1/2.8" Progressive Scan CMOS; объектив 2.8мм; угол обзора 100°; механический ИК-фильтр; 0.01лк@F1.2; сжатие H.265/H.265+/H.264/H.264+/MJPEG; тройной поток; 1920x1080@25к/с; WDR 120дБ, 3D DNR, BLC, ROI; обнаружение движения, вторжения в область и пересечения линии; слот для microSD до 128Гб; встроенный микрофон, 1 аудиовыход; тревожные вход/выход 1/1; 1 RJ45 10M/100M Ethernet; DC12В± 25%/PoE(802.3af); 5Вт макс; -40 °C...+60 °C; IP67; IK08; вес 0.6кг.

Описание внешнего вида камеры:

1. Крышка;
2. Камера;
3. Слот для Micro SD карты;
4. Объектив;
5. ИК-подсветка;
6. Сетевой кабель;
7. Дополнительный видеокабель;
8. Кабель питания;
9. Аудио/тревожные интерфейсы;
10. Wi-Fi;
11. Винт для регулировки угла наблюдения;
12. Микрофон;
13. RESET/WPS кнопка.

Установка видеокамеры

Перед началом:

• Убедитесь, что устройство находится в хорошем состоянии и все крепежные детали присутствуют.
• Убедитесь, что во время установки все связанное оборудование выключено.
• Проверьте соответствие спецификации устройства среде установки.
• Во избежание повреждений убедитесь, что источник питания соответствует необходимому напряжению.
• Если продукт не работает должным образом, обратитесь к дилеру или в ближайший сервисный центр. Не разбирайте камеру самостоятельно.
• Убедитесь, что стена достаточно прочная, чтобы выдержать вес в три раза больше камеры.

Примечание:

Для камеры, поддерживающей ИК, Вы должны обратить внимание на следующие меры предосторожности, чтобы предотвратить ИК отражение:

• Пыль или жир на купольной крышке вызовет ИК отражение. Пожалуйста, не снимайте защитную пленку пока установка не будет завершена. Если есть пыль или жир на поверхности купола, почистите его чистой мягкой тканью и изопропиловым спиртом.
• Убедитесь, что нет отражающих поверхностей, находящихся слишком близко к объективу камеры. ИК излучение от камеры может отражаться обратно в объектив вызывая отражения.
• Пенополимерное кольцо вокруг объектива должны быть установлено вплотную к внутренней поверхности купола, чтобы изолировать объектив от ИК светодиодов.

Потолочная установка

1. В соответствии с шаблоном крепления, просверлите в потолке отверстия для шурупов и кабеля.
2. Ослабьте винт на крышке камеры и удалите ее.
3. Установите дюбели в отверстия для шурупов.
4. Совместите монтажную платформу с шаблоном крепления и закрепите ее с помощью шурупов.
5. Подсоедините соответствующие кабели (сетевые, тревожные и аудио).
6. Закрепите камеру на потолке с помощью прилагаемых шурупов.
7. Просмотрите изображение с камеры.
8. Ослабьте винт для регулировки угла наблюдения, который находится за кнопкой WPS/RESET.
9. Используйте прилагаемый инструмент (опционально) для регулировки поворота [±30°], наклона [0~80°] и вращения [0~360°].
10. Затяните винт регулировки угла наблюдения.
11. Установите крышку камеры и затяните винты.
12. Снимите защитную пленку с купола для завершения установки.

Установка камеры с распределительной коробкой

Распределительная коробка не идет в комплекте и приобретается отдельно.

1. Закрепите монтажную платформу на распределительной коробке с помощью прилагаемых винтов PM4X8.
2. Установите камеру на монтажную платформу и закрепите ее с помощью винтов PM4X8.
3. Подсоедините соответствующие кабели (сетевые, тревожные и аудио).
4. Установите крышку камеры и затяните винты.
5. Снимите защитную пленку с купола для завершения установки.

Установка с потолочным кронштейном

Подвесной кронштейн не идет в комплекте и приобретается отдельно.

1. Установите кронштейн на потолке с помощью прилагаемых шурупов.
2. Закрепите монтажную платформу на кронштейне с помощью прилагаемых PM4X8 винтов.
3. Установите камеру на монтажную платформу и закрепите ее винтами.
4. Установите крышку камеры и затяните винты.
5. Снимите защитную пленку с купола для завершения установки.

Установка с настенным кронштейном

Настенный кронштейн не идет в комплекте и приобретается отдельно.

1. Установите кронштейн на стене с помощью прилагаемых шурупов.
2. Закрепите монтажную платформу на кронштейне с помощью винтов.
3. Установите камеру на монтажную платформу и закрепите ее винтами.
4. Установите крышку камеры и затяните винты.
5. Снимите защитную пленку с купола для завершения установки.

Подключение сетевой камеры через LAN

Подключите камеру к сети согласно следующим рисункам.

Прямое подключение

Подключение через коммутатор или роутер

Активация камеры

Перед началом использования необходимо включить камеру и установить надежный пароль.

Поддерживается активация с помощью веб-браузера, активация через SADP и активация через клиентское программное обеспечение. В качестве примера будет использоваться подключение через SADP и веб-браузер. Информация о подключении через клиентское программное обеспечение содержится в соответствующем руководстве.

Активация через веб-браузер

• Включите камеру и подключите ее к сети.
• Введите IP-адрес в адресной строке веб-браузера, и нажмите Enter для того, чтобы войти в интерфейс активации. IP-адрес камеры по умолчанию 192.168.1.64.
• Создайте пароль и введите его в строке пароля. РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ НАДЕЖНЫЙ ПАРОЛЬ – не менее 8 символов, включая буквы верхнего регистра, буквы нижнего регистра, цифры и специальные символы). Также рекомендуется регулярно обновлять пароль. Ежемесячная или еженедельная смена пароля позволит сделать использование продукта безопасным.
• Подтвердите пароль.
• Нажмите OK, чтобы сохранить пароль, и войдите в интерфейс просмотра в режиме реального времени.

Активация через SADP

ПО SADP используется для определения онлайн-устройств, активации камер и смены пароля. ПО SADP доступно на диске, входящем в комплект или на официальном сайте. Установите SADP согласно инструкции. Выполните следующие действия для активации камеры.

• Запустите SADP для поиска онлайн-устройств.
• Проверьте статус устройства в списке устройств и выберите неактивно устройство. ПО SADP поддерживает возможность подключения сразу нескольких камер. Более подробная информация содержится в руководстве по использованию SADP.
• Создайте пароль, введите его в поле пароля и подтвердите. РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ НАДЕЖНЫЙ ПАРОЛЬ.
• Нажмите OK, чтобы сохранить пароль.
• Во всплывающем окне Вы можете проверить, завершена ли активация. Если активация не выполнена, пожалуйста, убедитесь, что пароль отвечает требованиям и попробуйте еще раз.
