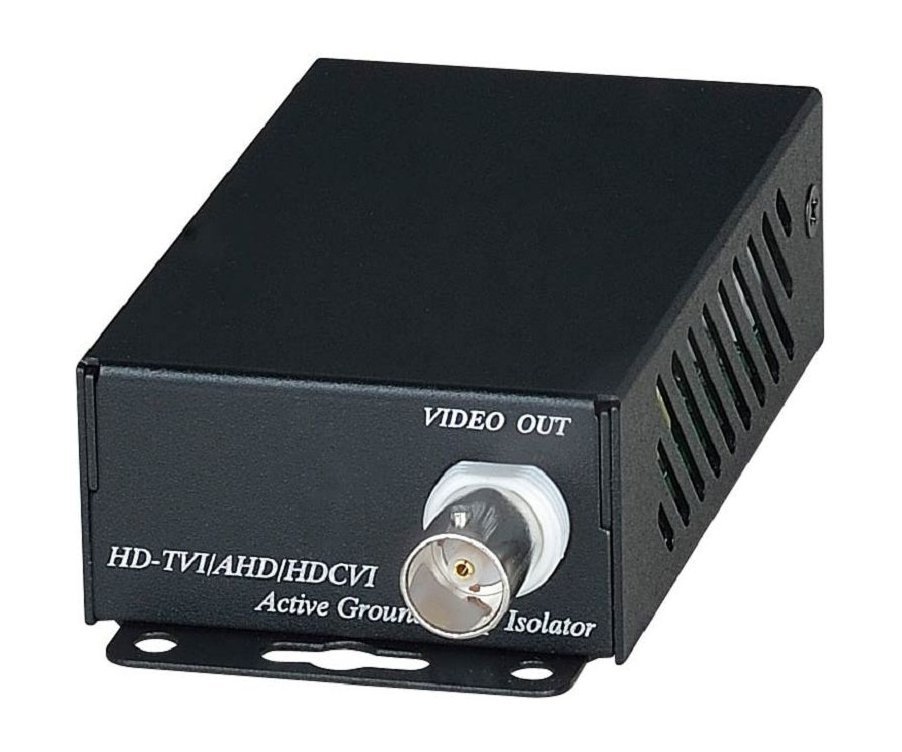

Гальваническое устройство, предназначенное для изоляции коаксиального кабеля с форматами передачи сигнала HDCVI/HDTVI/AHD. Активный изолятор устраняет помехи и искажение сигнала, возникающие в результате заземления оборудования.
Подключение устройства выполняется в месте разрыва коаксиального провода около видеорегистратора. SC&T GL001HD оснащен встроенной защитой от скачков и перепадов напряжения в цепи - TVS.
Для питания изолятора используется блок с выходным постоянным током 12 В, который поставляется в комплекте с устройством. Пропускная полоса изолятора приравнивается к 50-ти Мгц.
Эксплуатационные характеристики позволяют размещать устройство как внутри, так и снаружи помещений, при температурах от -40 до +50 градусов. Для удобства размещения, изолятор может монтироваться на стену.
Принцип работы устройства:
|
Место установки
|
улица |
|
Количество каналов
|
1 |
|
Формат сигнала
|
AHD, CVI, TVI |
|
Тип устройства
|
изолятор |
|
Рабочая температура
|
-40°С |
|
Назначение
|
:Активный гальванический изолятор коаксиального кабеля передачи сигналов HDCVI/HDTVI/AHD |
|
Тип сигнала
|
:HDCVI/HDTVI/AHD |
|
Количество каналов видео
|
:1 |
|
Расстояние передачи
|
:до 200м |
|
Разрешение
|
:BNC х 2 |
|
Полоса пропускания
|
:НД |
|
Подключение
|
:BNC х 2; DC5.5мм (роз.) х 1 |
|
Питание
|
:БП DC12V, 0.5A |
|
Размеры (ШхГхВ) (мм)
|
:49x25.2x112.3 |
|
Рабочая температура
|
:-40...+55°C |
|
Дополнительно
|
:Встроенная защита от скачков напряжения в цепи передачи видеосигнала (TVS) |
