5 шагов перед покупкой однофазных электрических трансформаторов

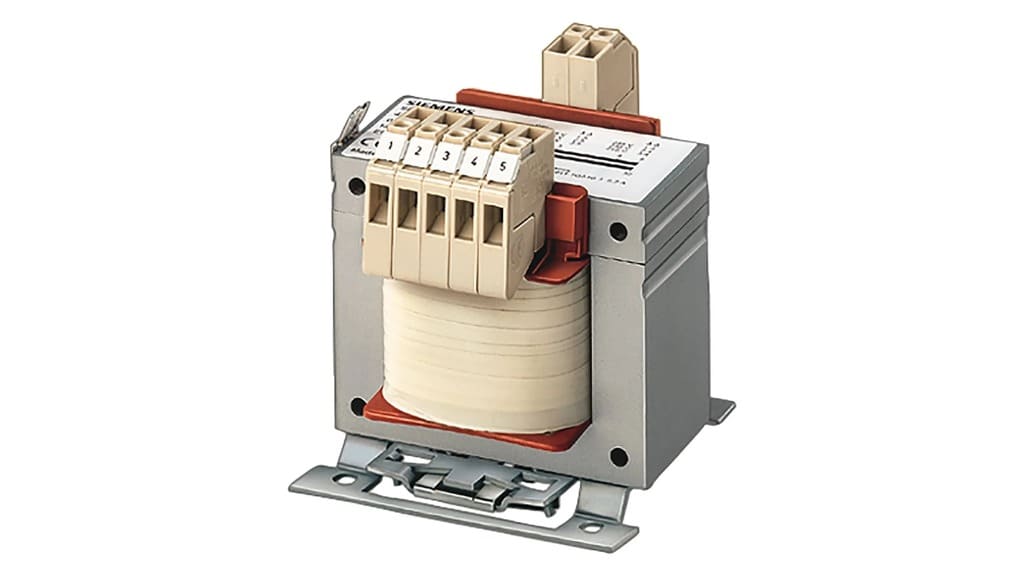

Трансформатор — это незаменимое устройство для преобразования электрической энергии в полезную для бытовых и промышленных нужд. В основном он состоит из двух обмоток — первичной и вторичной, намотанных на тороидальный либо Ш-образный сердечник, и служит для понижения входящего напряжения в соответствии с вашими потребностями.

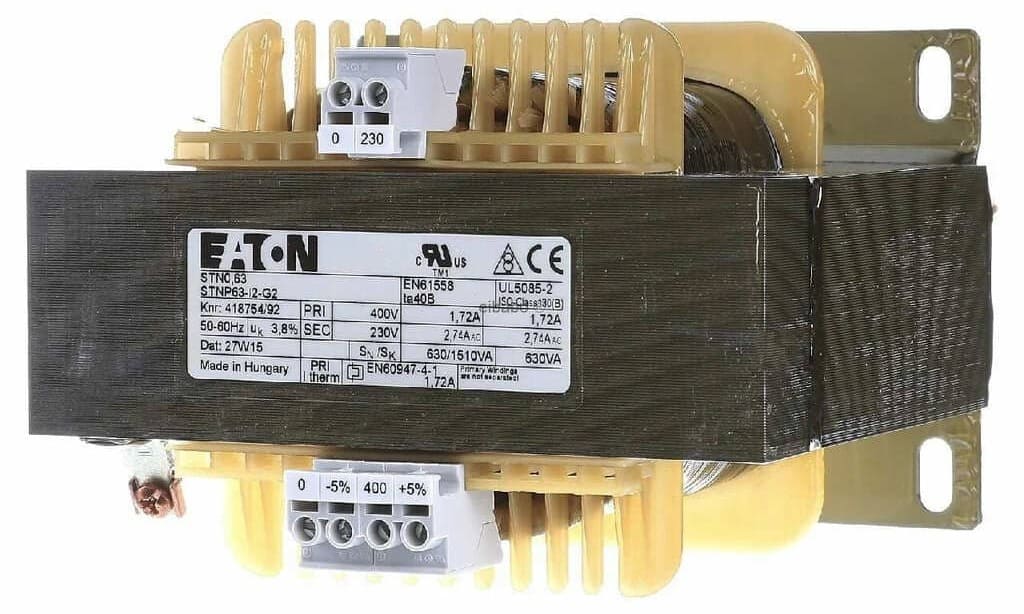

Что такое однофазный трансформатор?

Однофазные электрические трансформаторы получают энергию под высоким напряжением на первичной обмотке и отдают пониженную мощность однофазного переменного тока через вторичную обмотку. Магнитопровод изготавливается из электротехнической стали, состоит из соединенных между собой сингулярных слоев для уменьшения потерь энергии при трансформации.

Обмотки электрически изолированы, но магнитно связаны через железный сердечник, который является проводником для передачи энергии. При прохождении электрического тока в первичной обмотке возникает магнитное поле, и во вторичной обмотке индуцирует напряжение.

В этой статье я расскажу вам о 5 проверенных советах по выбору сухого однофазного электрического трансформатора в России. Перед этим я расскажу вам о преимуществах, которые вы получите, покупая однофазные трансформаторы.

Каковы преимущества однофазного трансформатора?

• Поставляется с готовыми вводами-вывовадами, что упрощает и ускоряет установку.
• Может быть легко транспортирован к месту назначения при низких затратах.
• Идеально подходит для применения в ситуациях, когда требуется низкое напряжение.
• Оно может быть легко понижено в соответствии с нагрузкой ваших бытовых приборов.
• Эксплуатационные расходы ниже, чем у трехфазной распределительной сети.
• Легкие, компактные и требуют меньше места для установки.
• Распределительные устройства и шинные сборки могут быть легко установлены.
• Легко монтируется и практически не требует настройки или ремонта

Пять советов по покупке лучших электрических трансформаторов

1. Определите рабочее напряжение/фазу ваших устройств

Однофазные разделительные трансформаторы нашли широкое применение в электронных и электрических устройствах, требующих низкого напряжения для работы. Однофазное или трехфазное входное напряжение понижается, чтобы соответствовать значению напряжения электронных устройств вашего дома. Если устройство работает на постоянном напряжении, на вторичной обмотке используется выпрямитель для преобразования переменного напряжения в постоянное.

Чтобы выбрать лучший трансформатор, оптимально соответствующий вашим целям, изучите заводскую табличку и руководства по установке домашних устройств, чтобы оценить их требования к однофазному напряжению. В соответствии с этим следует принимать решение о покупке/заказе.

2. Определите первичное напряжение, которое будет подаваться на трансформатор

Чтобы выбрать оптимальный трансформатор, необходимо учитывать напряжение источника, поступающее от линии электропередач в вашем районе. Обычно входное напряжение составляет 220, 380 или 600 В однофазного переменного тока. Для понижения напряжения количество витков провода на первичной обмотке должно быть больше, чем на вторичной.

Соотношение витков, т.е. количество витков на первичной обмотке пропорционально количеству витков на вторичной обмотке и входное напряжение будет ключевым фактором для этого. Как правило, вторичное напряжение, совместимое с вашими устройствами, составляет 120, 40, 36, 24, 12В или 220 В (разделительный трансформатор) переменного тока.

3. Узнайте рабочую частоту трансформатора

Еще один рабочий аспект разделительных трансформаторов, который необходимо учитывать, — это частота напряжения источника. Измеряемая в циклах в секунду (герцах), она должна совпадать с рабочей частотой того оборудования, к которому вы собираетесь подводить питание. Обычная рабочая частота составляет 50 герц.

Если частота скачет вверх или вниз от номинальной, потери в трансформаторе будут увеличиваться в виде потерь в сердечнике, изменения тока намагничивания, скин-эффекта проводника и т.д. Напряжение трансформатора прямо пропорционально частоте при заданной плотности потока.

4. Рассчитайте общую нагрузку, которую должен выдержать трансформатор

ВА или вольт-ампер — это показатель электрической нагрузки, которую должен обеспечить трансформатор. Мощность, исходящая от вторичной обмотки, является нагрузкой и измеряется в ВА. Номинальная мощность однофазного трансформатора в кВА должна быть больше, чем общая нагрузка, которую выдерживает предохранитель вашей установки.

Вы можете получить максимальную нагрузку, которую должен выдерживать трансформатор, комбинируя различные нагрузки отдельных приборов, таких как освещение, двигатели, обогреватели, кондиционеры, вентиляторы и т. д. Умножив напряжение, подаваемое на вторичную обмотку, на проходящий ток, вы можете рассчитать мощность в ВА на которую должен быть установлен трансформатор. Это поможет вам принять обоснованное решение при покупке однофазных трансформаторов.

5. Анализ тока, потребляемого от источника электроэнергии

Вам необходимо знать ток, который трансформатор будет потреблять из электрической сети. Это важно для выбора автоматического выключателя, к которому будет подключен трансформатор. Выключатель должен иметь номинальный ток, эквивалентный трансформатору или превышающий его. Вы предотвратите его отключение, когда трансформатор будет задействован для нормальной работы.

Потребляемый ток будет зависеть от напряжения основной электрической линии в вашем районе, к которой подключен трансформатор, а также от потребляемой мощности. В таблице технических характеристик трансформатора вы увидите его номинальную мощность. Если он рассчитан на 300 Вт и подключен к 220-вольтовой розетке, потребляемый ток составит 1,4 А (300/220).

Таким образом, для бесперебойной работы автоматический выключатель должен иметь силу тока более 1,4 А. Но также надо иметь в виду, что при включении трансформатора, надо учитывать помимо активной еще реактивную составляющую. Которая увеличивает ток в 2-5 раз, в зависимости от мощности трансформатора.

Приведенные выше советы послужат вам подсказкой при покупке однофазного трансформатора. Сознательное решение поможет вам получить выгоду в долгосрочной перспективе без затрат на ремонт.
