Чем автомат защиты двигателя отличается от обычного автоматического выключателя

Вопрос о различии автомата защиты двигателя и стандартного автоматического выключателя возникает у каждого, кто впервые подключает электродвигатель. Оба аппарата защищают цепь от короткого замыкания и перегрузки. Попытка заменить специализированный прибор модульным выключателем заканчивается ложными срабатываниями при пуске либо перегревом обмоток. Разберём принципиальную разницу, причины её существования и правила выбора автоматического аппарата для электродвигателя.

Назначение стандартного автоматического выключателя

Модульный автоматический выключатель (MCB, miniature circuit breaker) защищает электрические линии и кабели от перегрузки и короткого замыкания. Главная задача аппарата — предотвратить перегрев проводки и возгорание, а не спасти подключённое оборудование. Стандарт IEC 60898-1, которому соответствуют бытовые устройства, разрабатывался для жилых и офисных помещений, а не для промышленной среды.

Устройство содержит два расцепителя. Тепловой (биметаллическая пластина) реагирует на медленно нарастающий ток перегрузки. Электромагнитный (соленоид) срабатывает мгновенно при коротком замыкании. Порог срабатывания мгновенного расцепителя зависит от характеристики: кривая C даёт 5–10 номиналов, кривая D — 10–20 номиналов.

Эти параметры подходят для защиты кабеля, освещения, розеточных групп и оборудования со стабильным потреблением. Электродвигатель — принципиально иная нагрузка.

Почему автоматический выключатель не подходит для мотора

Мотор при прямом пуске потребляет пусковой ток, превышающий номинальный рабочий в 8–10 раз. Высокоэффективные приводы классов IE3 и IE4 дают ещё больший бросок. Автоматический выключатель с характеристикой C, настроенный на 10-кратный номинал, теоретически переживает пуск. Практика выявляет несколько проблем.

Первый недостаток — отсутствие регулировки теплового расцепителя. Номинал фиксирован. При перегрузке агрегата на 10–15% выше номинала автоматический аппарат нагревается, но отключается недостаточно быстро для защиты обмоток. Перегрузка — самая частая причина отказов электромашин, и стандартный прибор не рассчитан на её своевременное распознавание.

Второй недостаток — отсутствие чувствительности к обрыву фазы. При пропаже одной фазы в трёхфазной сети мотор работает на двух, потребляя повышенный ток. Биметаллические пластины нагреваются неравномерно, аппарат срабатывает слишком поздно либо не срабатывает вовсе, обмотки повреждаются.

Третий недостаток — отсутствие температурной компенсации. Характеристики калиброваны при 30 °C, реальный шкаф управления нагревается значительно выше. Результат — ложные срабатывания либо задержка предохранения.

Устройство автомата защиты двигателя

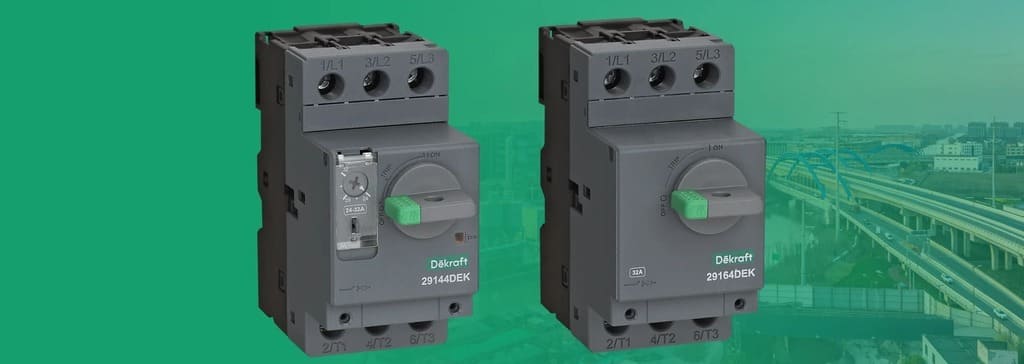

Автомат защиты двигателя (MPCB, motor protection circuit breaker) объединяет функции трёх приборов: автоматического выключателя, теплового реле перегрузки и выключателя нагрузки. Аппарат разработан для защиты электродвигателей, сертифицируется по стандарту IEC 60947-4-1, определяющему требования к пусковой и перегрузочной защите приводов.

Внутри автомата находятся два расцепителя с иными характеристиками. Тепловой расцепитель регулируется в определённом диапазоне (например, 6–10 А либо 9–14 А). Настройка выполняется под конкретный мотор, а не под номинал кабеля. Электромагнитный расцепитель имеет смещённый порог срабатывания — около 13 номиналов вместо 5–10 у стандартного автоматического выключателя.

Смещение порога — необходимость, а не недостаток. Пусковой ток мотора в 8–10 номиналов является нормальным режимом работы. Автоматический выключатель с порогом 5–10 номиналов срабатывает при каждом пуске. Автомат защиты двигателя с порогом 13 номиналов пропускает пусковой ток, срабатывая только при настоящем коротком замыкании, когда потребление значительно превышает пусковой уровень.

Автоматы защиты двигателя оснащаются температурной компенсацией (характеристики сохраняются при колебаниях температуры окружающей среды) и чувствительностью к обрыву фазы (дифференциальный механизм отключает аппарат при несимметрии). Эти функции критически важны для надёжного предохранения агрегата.

Сравнение характеристик

Ключевые параметры сведены в таблицу.

Классы расцепления и селективность

Стандарт IEC 60947-4-1 определяет не только параметры мотор-автомата, но и классы расцепления, которые влияют на совместимость с пусковыми режимами двигателя. Класс расцепления показывает, за какое время тепловой расцепитель сработает при определённой кратности тока. Для двигателей с прямым пуском обычно применяется Class 10 — расцепление за 4–10 секунд при шестикратном токе. Для тяжёлых пусков (компрессоры, дробилки, конвейеры под нагрузкой) используется Class 20 — расцепление за 6–20 секунд, что позволяет двигателю разогнаться без ложного отключения.

Отдельный вопрос — селективность. При последовательной установке нескольких аппаратов (вводной выключатель, распределительный автомат, мотор-автомат) важно, чтобы при аварии отключался только ближайший к месту повреждения аппарат, а не весь фидер. Селективность достигается согласованием характеристик: пороги вышестоящего аппарата должны быть выше, чем у нижестоящего, а время срабатывания — больше. Для мотор-автоматов селективность часто обеспечивается за счёт регулировки теплового расцепителя и выбора класса расцепления.

Ограничения характеристики D

Распространён совет: использовать автоматический выключатель с характеристикой D для мотора. Кривая D имеет порог 10–20 номиналов и переживает пусковой ток. Решение имеет серьёзные ограничения.

Кривая D не даёт регулировки теплового расцепителя. Настройка предохранения под потребление конкретного привода невозможна. При перегрузке 20% автомат с кривой D отключается недостаточно быстро, обмотки перегреваются.

Аппарат с кривой D не чувствителен к обрыву фазы. Для трёхфазного мотора это критично: работа на двух фазах приводит к быстрому перегреву и выходу из строя.

Отключающая способность автоматических аппаратов часто ограничена 10 кА. Промышленные сети дают аварийный режим значительно выше, рубильник не разрывает цепь безопасно. Автоматы защиты двигателя рассчитаны на 50–100 кА, обеспечивая безопасность персонала и оборудования в аварийных режимах.

Прибор не предназначен для частых коммутаций под нагрузкой. Мотор запускается и останавливается десятки раз в день, контакты стандартного аппарата быстро изнашиваются. Автомат защиты двигателя имеет усиленную контактную систему, рассчитанную на такие режимы.

Допустимый сценарий использования автоматического выключателя

Единственный корректный сценарий применения автоматического выключателя в цепи мотора — предохранение питающего кабеля при отдельном тепловом реле перегрузки. Автомат (либо предохранитель) отключает цепь при коротком замыкании, тепловое реле контролирует потребление обмоток и отключает агрегат при перегрузке через контактор.

Классическая схема десятилетиями использовалась в промышленности. Она работоспособна, требует больше места в шкафу (автомат + контактор + тепловое реле) и более сложного монтажа. Аппарат заменяет все три устройства, занимая меньше места и упрощая схему.

Попытка защитить мотор одним автоматическим выключателем без теплового реле приводит к ложным срабатываниям при пуске либо перегреву при перегрузке. Оба исхода ведут к простоям и затратам.

Подбор автомата защиты двигателя

Выбор автомата начинается с данных на шильдике мотора. Потребуется значение полной нагрузки (FLC, full load current) при заданном напряжении. Это значение должно попадать в диапазон регулировки теплового расцепителя выбранной модели. Привод с потреблением 8,5 А требует автомат с диапазоном 6–10 А, но не 9–14 А (слишком грубо) и не 4–6,3 А (недостаточно).

Далее проверяется порог мгновенного расцепителя. Он должен быть выше пускового тока мотора. Для стандартных приводов пусковой режим составляет 6–8 номиналов, порог 13 In обеспечивает достаточный запас. Агрегаты с тяжёлым пуском (нагрузка на валу при старте) требуют более высокого класса расцепления (Class 10 либо Class 20), допускающего длительный пусковой ток без срабатывания.

Учитывается отключающая способность. В бытовых условиях либо небольших мастерских аварийный режим редко превышает 6 кА, автомат с Icu 25–50 кА достаточен. Промышленные сети с мощными трансформаторами требуют аппарата с Icu 100 кА.

Мотор в условиях высокой температуры окружающей среды либо с возможным обрывом фазы требует модели с температурной компенсацией и дифференциальным предохранением. Эти функции присутствуют не в каждом бюджетном автомате, но именно они обеспечивают надёжность в реальной эксплуатации.

Итог

Автоматический выключатель и автомат защиты двигателя — не взаимозаменяемые аппараты. Первый защищает кабель и проводку, второй — сам электродвигатель. Разница заключается в характеристиках расцепителей, наличии регулировки, чувствительности к обрыву фазы и отключающей способности.

Попытка сэкономить, заменив автомат защиты двигателя автоматическим выключателем, приводит к дополнительным расходам: замене сгоревшего мотора либо устранению последствий ложных срабатываний. Автомат защиты двигателя стоит дороже стандартного коммутатора, разница несопоставима со стоимостью ремонта либо замены электродвигателя.

При сборке схемы управления мотором выбирайте предохранение осознанно. Автоматический выключатель в цепи мотора допустим только как защита кабеля в связке с тепловым реле. Полноценная отсечка агрегата требует специализированного автомата, рассчитанного на пусковые токи, перегрузку и аварийные режимы трёхфазной сети.
