Что такое медиаконвертер
Любая структурированная кабельная система состоит из сети проводников, узлов связи между ними, и целого списка активного оборудования. Среди прочего стоит отдельно выделить приспособления для преобразования информационного сигнала. Поэтому в данном материале мы подробно разберемся, что такое медиаконвертеры и для чего они нужны.
Содержание:
- Назначение медиаконвертера
- Как появились медиаконвертеры
- Какие бывают медиаконвертеры
- Особенности медиаконвертеров
- Виды медиаконвертеров

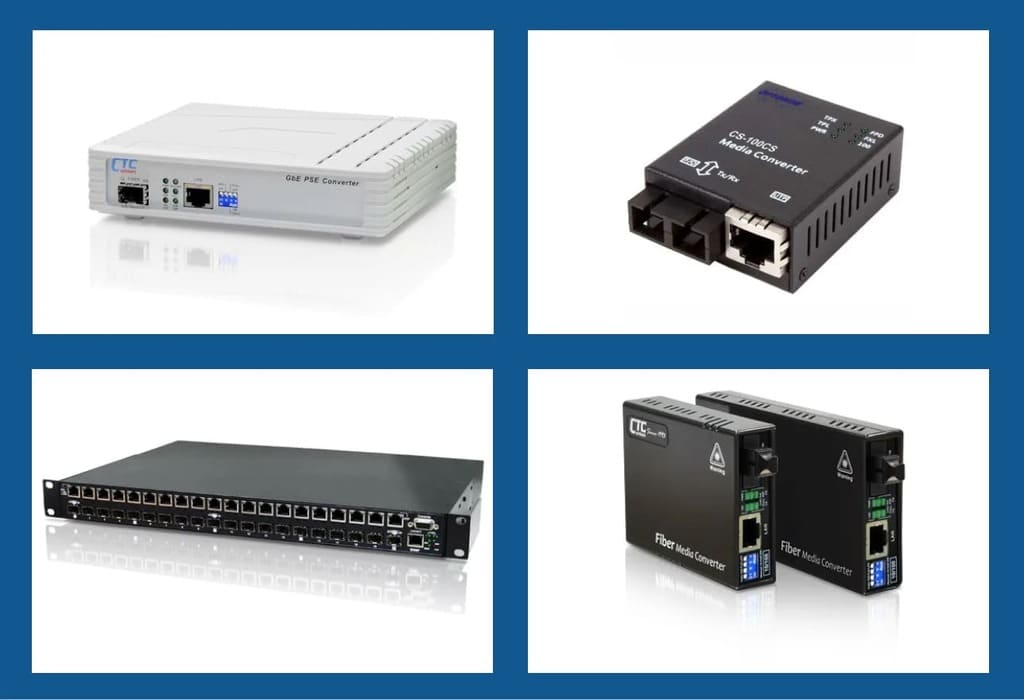

Назначение медиаконвертера
Для начала стоит ответить на вопросы, что из себя представляет медиаконвертер, для чего предназначен и какие функции выполняет. Эти устройства служат для расширения информационных сетей, что особенно актуально в нашей стране. С помощью медиаконвертера можно легко подключить оптический канал связи к активному оборудованию, которое изначально создавалось для работы с медными проводниками.
Таким образом, медиаконвертер снимает ограничение длины медной линии, которое составляло 100 метров. Помимо этого, эксплуатация такого устройства позволяет продолжать использование старого сетевого оборудования, вместо того, чтобы покупать новое.
Если попытаться подобрать точное определение, что такое медиаконвертер, отметим – это техническое приспособление, которое меняет тип среды распространения информационного сигнала. Под средой мы подразумеваем оптоволоконные и медные кабельные системы.
Стоит добавить, что медиаконвертеры распространены и в других технических отраслях. К примеру, в системах видеонаблюдения такие устройства отвечают за передачу аналогового сигнала с видеокамеры по оптическому кабелю. Как и описывалось выше, налицо смена типа среды, в котором существуют и передаются данные. Уточним, что далее речь пойдет исключительно о медиаконвертерах сетей Fast/Gigabit Ethernet.
Если вы обеспокоены вопросами оптимизации технического оснащения телекоммуникационного предприятия, знаете медиаконвертеры, что это такое и зачем нужно, рекомендуем начать их использовать. Дело в том, что внедрить эти устройства в работающую систему весьма несложно, а результат повысит пропускную способность сети в разы.
Как появились медиаконвертеры
Впервые данное устройство начали производить специалисты из Тайваня в компании Cameo Communications, Inc., так как в начале 2000-х технический рынок уже демонстрировал спрос на подобное сетевое оборудование. Медиаконвертеры начали продаваться и быстро завоевали популярность под известной и по сей день маркой D-Link.
Сегодня медиаконвертеры производятся множеством компаний. Модели устройств стали проще, эффективней и дешевле, однако медиаконвертеры различных производителей мало чем отличаются друг от друга по функциональности.
Какие бывают медиаконвертеры
Современные Ethernet-медиаконвертеры можно условно разделить на две группы – это простые устройства 1-го уровня модели OSI и коммутирующие 2-го уровня модели OSI. Основным отличием между типами является то, что в случае с коммутирующими медиаконвертерами отсутствует ограничение на количество устройств на определенном отрезке сети.
Чтобы правильно подобрать такое оборудование, следует обращать внимание на технические характеристики. Медиаконвертер 100 или 10 TX для Fast Ethernet или же 10/100/1000T для Gigabit Ethernet – эти параметры указывают на функции преобразования не только самой среды передачи информации, но и скорости.
К примеру, медиаконвертер 1000 Мбит/с выполняет преобразование медных сред Gigabit Ethernet 1000Base-TX в оптические интерфейсы для их передачи по оптоволоконному кабелю. Длина последнего при этом может достигать 200 км.
Медиаконвертеры различают по типам соединения – SC, ST, FC и LC. Медиаконвертер SC – это устройство с несъемными оптическими приемопередатчиками. Классическим принято считать LC-разъем, подходящий для SFP модуля. SFP медиаконвертер применяется непосредственно для подключения оптоволокна и на сегодняшний день является самым универсальным техническим решением для сетей данных.
Отдельные модели медиаконвертеров имеют ряд своих уникальных функций – их следует подбирать, исходя из потребностей вашей кабельной системы. Более дорогое и технически совершенное устройство способно менять скорость передачи информации в зависимости от вида канала, следить за целостностью потока данных и даже уведомлять о текущем статусе линии, своевременно сигнализируя о разрыве.
Особенности медиаконвертеров

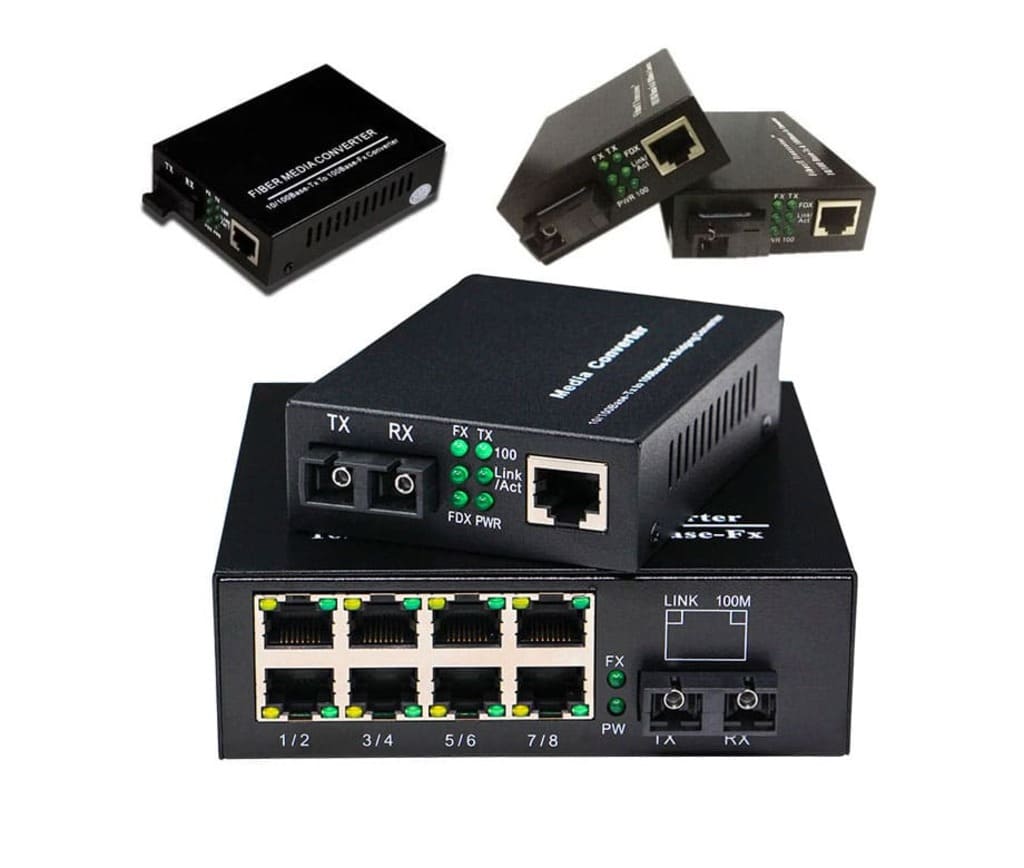

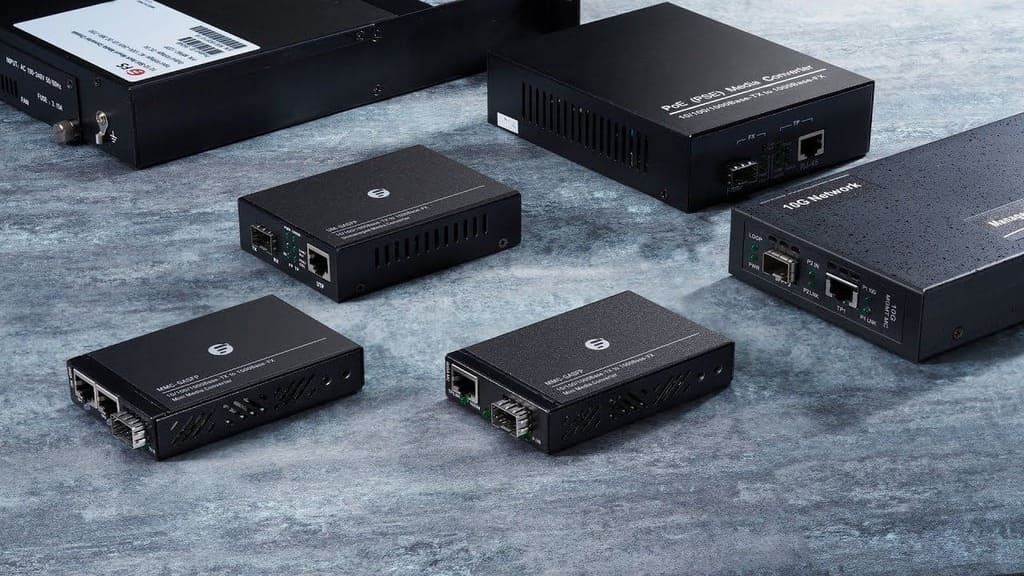

Медиаконвертер обычно представляет собой небольшое устройство с корпусом в виде пластикового короба. В нем в обязательном порядке присутствует как минимум один порт RJ 45 и один канал ввода оптического кабеля. В медиаконвертерах-коммутаторах количество портов может быть два и больше. Также здесь доступен порт питания и световые индикаторы работы устройства.
Простые медиаконвертеры с минимальным количеством портов осуществляют простую передачу от медного порта к оптическому или наоборот. В устройствах с функцией коммутатора кадр принимается и после проверки контрольной суммы передается в соответствии с таблицей MAC адресов. Если принципиально важна скорейшая передача данных, то преимущество оказывается на стороне самых простых устройств, поскольку медиаконвертеры-коммутаторы задерживают сигнал.
Медиаконвертер одномодовый и многомодовый позволяет объединять несколько потоков данных для передачи их по оптоволоконному кабелю с помощью технологии волнового мультиплексирования. Важнейшие характеристики медиаконвертеров – это максимальная дальность передачи информации, скорость передачи данных, тип соединения, а также место и способ установки устройства.
Виды медиаконвертеров
В зависимости от типа разъемов, доступных в устройстве, медиаконвертеры делятся на несколько типов. По медным портам сигнал может передаваться в трех скоростных режимах. По этому принципу можно выделить медиаконвертер 100Base TX, 10Base TX, а также медиаконвертер 1000Base T. Оптические разъемы представлены в четырех вариантах, и в них реализованы разные стандарты. Так, медиаконвертер SC или LC – это медиаконвертер 100Base FX стандарта, в котором скорость передачи достигает 100 Мбит/с.
Медиаконвертеры с разъемом FC предназначены для работы с одномодовым волокном, а разъемы ST – с одномодовым. Для небольших сетей со средней скоростью передачи данных медиаконвертер купить можно в бюджетном сегменте, а если необходима поддержка скорости до 1 гигабита в секунду, лучше обратить внимание на более дорогие модели с соответствующими разъемами.
В зависимости от уровня сети можно приобрести управляемый или неуправляемый медиаконвертер FX TX. Пользователям, которые нуждаются в базовых функциях устройства, достаточно будет неуправляемого медиаконвертера. Его использование не требует специфических технических знаний – достаточно просто включить медиаконвертер, подсоединить кабели, а устройство само обеспечит передачу данных.
Учитывая то, что зачастую медиаконвертер соединен с управляемым коммутатором, то от него будет достаточно зафиксировать и передать на коммутатор информацию о потерях и о линии, на которой они происходят. В управляемых конвертерах реализованы дополнительные возможности администрирования, которые могут быть востребованы интернет-провайдерами и крупными компаниями со сложными корпоративными сетями.
Некоторые модели медиаконвертеров предполагают использование таких устройств, как SFP модули. Возможность использования сменных модулей SFP открывает большие перспективы применения медиаконвертера. Благодаря этой функции к нему могут быть подключены оптические кабели любого типа. При этом медиаконвертер SFP сможет осуществлять передачу данных на расстояние, исчисляемое десятками метров или десятками километров – в зависимости от поставленной задачи. Совместимость с SFP модулями делает медиаконвертеры чрезвычайно гибкими и практичными устройствами благодаря их адаптивности и универсальности.
