Что такое мультиплексор: принцип работы, виды и применение

Мультиплексор что это такое? Это устройство, которое позволяет передавать несколько сигналов по одному физическому каналу. Представьте себе многополосную дорогу, которая сужается до одного тоннеля. Без светофора и правил возникнет хаос. Мультиплексор выполняет роль такого организатора движения. Он объединяет несколько входных потоков данных в один составной сигнал для передачи. На другом конце линии другой прибор — демультиплексор — выполняет обратную операцию. Он разделяет общий поток и распределяет сигналы по своим получателям.

Для чего предназначен мультиплексор?

Основная задача мультиплексора — экономия. Он позволяет значительно сократить количество физических линий связи. Прокладка кабелей или организация беспроводных каналов — дорогое удовольствие. Вместо десятков отдельных проводов можно проложить один и пропустить через него все сигналы одновременно.

Это снижает стоимость инфраструктуры, упрощает монтаж и обслуживание. Устройство эффективно использует пропускную способность канала. Один быстрый канал задействуется на полную мощность, заменяя множество медленных и простаивающих линий. Это критически важно в телекоммуникациях, цифровой технике и системах автоматизации.

Виды, функции и назначение мультиплексоров

Мультиплексоры делятся на виды по способу коммутации сигналов.

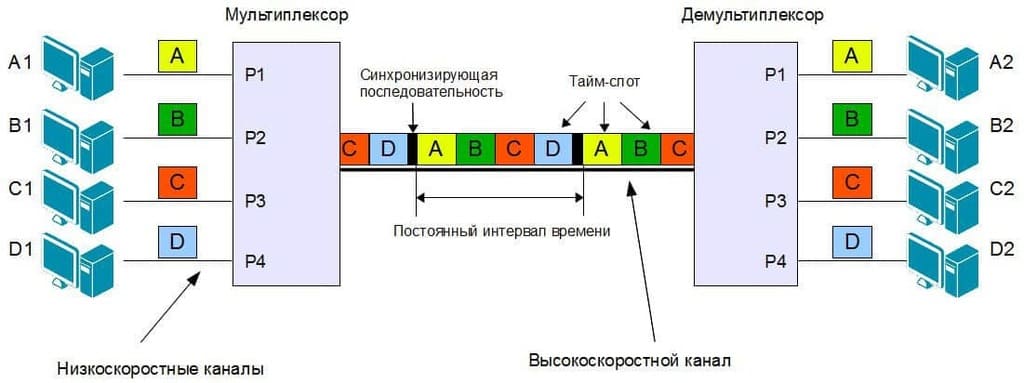

Временные мультиплексоры — самый распространенный тип. Они поочередно подключают каждый входной канал к общему выходу на очень короткое время. Создается цикл, в котором каждому сигналу выделяется свой временной промежуток, или «окошко». Сообщения передаются кусочками, но так быстро, что на принимающей стороне они собираются в цельное сообщение без потери информации. Этот принцип лежит в основе работы мобильной связи и интернета.

Частотные мультиплексоры работают иначе. Каждому входному сигналу назначается своя собственная частота. Все они затем одновременно передаются по одной линии. Похоже на радиостанции, которые вещают на разных частотах, не мешая друг другу. Ваш радиоприемник, настроенный на определенную волну, является своего рода демультиплексором. Он выбирает из общего эфира только нужный ему сигнал.

Простое цифровое устройство — это базовый компонент в микрочипах. Оно имеет несколько информационных входов, адресные входы и один выход. В зависимости от кода на адресных входах, на выход передается сигнал только с одного выбранного входа. Такие схемы являются строительными блоками для процессоров и сложной логики.

Принцип работы мультиплексора

Работу цифрового мультиплексора можно сравнить с старомодным телефонным коммутатором. Оператор соединяет один из множества абонентских каналов с единственной магистральной линией. Адресные входы — это как голос оператору: «Соедините меня с линией номер пять».

Внутри устройство состоит из логических элементов. Ключевую роль играет дешифратор адреса. Он преобразует двоичный код с адресных входов в сигнал, который открывает путь для одного конкретного входа. Сигналы с других входов в этот момент блокируются.

В аналоговой версии используется электронный ключ. Этот ключ с высокой скоростью переключается между разными входами, считывая с них небольшие порции данных. Скорость переключения должна быть значительно выше скорости передачи данных по каждому отдельному каналу. Только так можно гарантировать, что ни одна часть информации не будет потеряна.

Как выбрать мультиплексор

Выбор устройства зависит от типа сигналов и задачи.

Первое — определите природу сигнала. Вы работаете с цифровыми данными или аналоговыми? Для цифровых потоков подходят временные мультиплексоры. Для аналоговых, например, видео или аудио, часто требуются частотные.

Второе — количество каналов. Сколько источников сигнала вам нужно объединить? От этого зависит требуемое количество входов у устройства.

Третье — пропускная способность. Сложите скорости всех входных потоков. Суммарная пропускная способность мультиплексора и канала связи должна быть выше этого значения. Иначе возникнут задержки и потери данных.

Четвертое — способ синхронизации. Важно, чтобы устройство на передаче и приеме работали согласованно. В системах с временным уплотнением это критически важно. Малейший сбой синхронизации приведет к тому, что сообщения будут неправильно собраны.

Сферы применения приборов

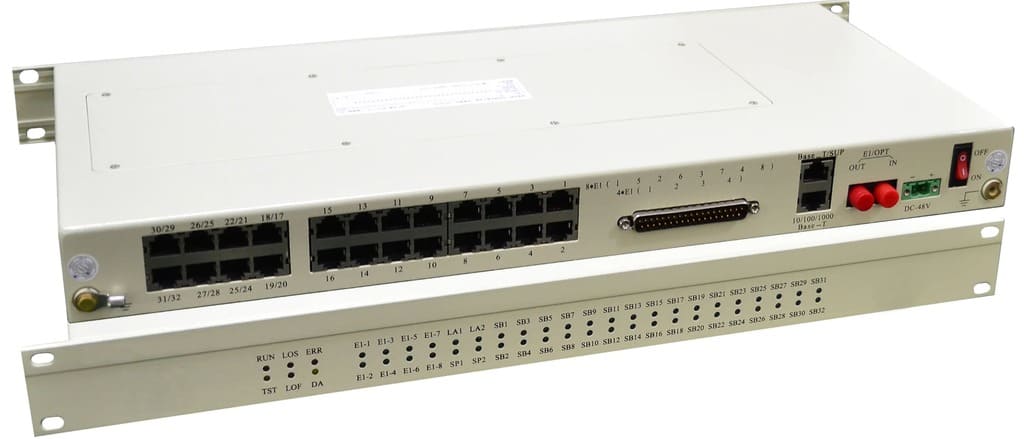

Телекоммуникации — главная сфера. Междугородние и международные телефонные линии, оптоволоконные магистрали интернета, сотовая связь. Без мультиплексоров современные сети связи были бы невозможны. Они позволяют тысячам людей одновременно разговаривать и обмениваться данными по одному кабелю.

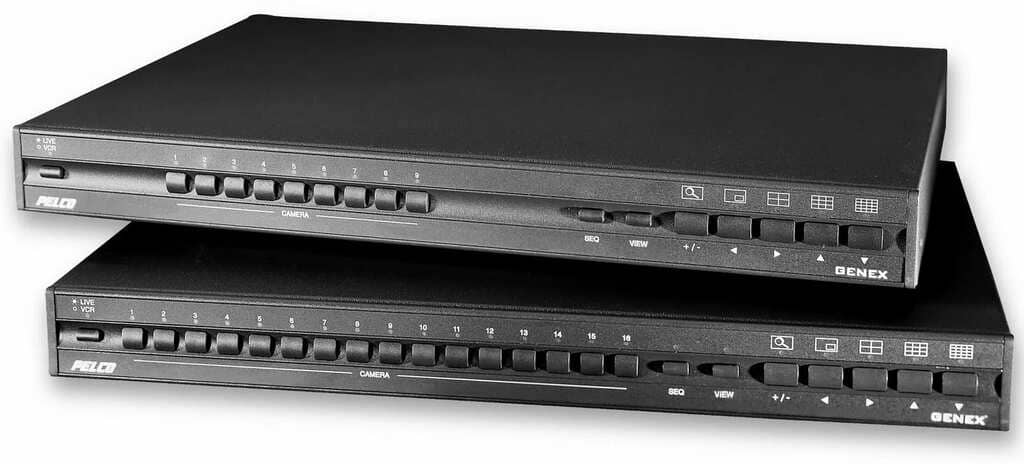

Системы видеонаблюдения. С нескольких камер видео передается по одному коаксиальному кабелю или витой паре на монитор охранника. Мультиплексор выводит изображения в режиме разделенного экрана или поочередно переключает их.

Цифровая электроника. Внутри процессоров, памяти и программируемых логических интегральных схем мультиплексоры управляют потоками данных. Они выбирают, откуда считать информацию, куда ее направить, какой блок выполнит следующую операцию.

Автоматизация производства. В системах сбора данных с датчиков. Десятки датчиков температуры, давления и уровня подключаются к одному контроллеру через мультиплексор ввода-аналоговых сигналов. Это резко сокращает количество проводов.

Плюсы и ограничения мультиплексоров

Главное преимущество — это радикальная экономия на оборудовании и монтаже. Меньше кабелей, меньше портов на коммутаторах, меньше места в телекоммуникационных шкафах. Повышается надежность системы, так как сокращается количество точек возможного отказа.

Снижаются эксплуатационные расходы. Проще обслуживать одну магистраль, чем десятки отдельных линий. Легче локализовать неисправность и проводить модернизацию.

Но есть и ограничения. Основной недостаток — создание единой точки отказа. Если мультиплексор выходит из строя, перестают работать все каналы, которые он объединяет. Повреждение общей магистральной линии также парализует всю систему.

Сложность системы возрастает. Требуется дополнительное оборудование для синхронизации и управления. Возникают задержки при обработке и передаче данных, что может быть критично для систем реального времени.

Роль мультиплексора

Мультиплексор является одним из фундаментальных элементов современной цифровой эпохи. Это невидимый, но абсолютно необходимый организатор информационных потоков. Он делает связь доступной, а сложные электронные системы — компактными и экономичными.

От простой микросхемы в вашем телефоне до гигантских станций на дне океана, соединяющих континенты, — всюду работает один и тот же принцип. Эффективное совместное использование ограниченного ресурса. Без этой технологии наш мир был бы опутан миллионами лишних километров проводов, а стоимость связи оставалась бы запредельно высокой.
