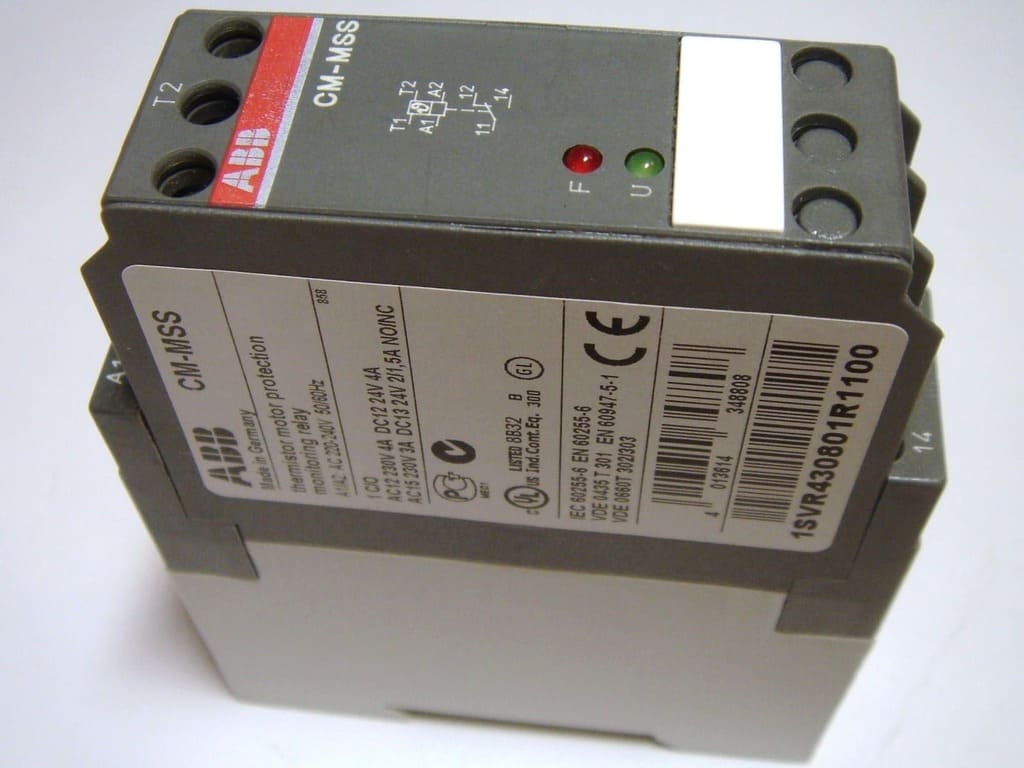

Что таоке и как работает реле защиты электродвигателя
Реле защиты электродвигателя от аварийных режимов работает за счет встроенного микропроцессора, принимающего сетевое напряжения, параметры сопротивления изоляции и токовых характеристик фазных линий.
На основе полученных данных устройство защиты электродвигателя (УЗД) поддерживает функции:
- постоянный контроль питающего напряжения;
- регулировка автоматического повторного включения (АПВ);
- контроль фаз (индикация обрыва);
- индикация залипания контактов пускателя;
- индикация цепи подключения;
- регулировка номинальной мощности и т.д.
Аварийное автоматическое управление электродвигателем
При опасном отклонении контролируемых параметров от нормы срабатывает защита электродвигателя - происходит токовая отсечка, зависимо от режима, она может быть как с автоматическим повторным включением, так и без него. Например, при нестабильности сетевого напряжения срабатывает релейная защита и происходит временное отключение, а в случае механического повреждения, включить питание можно только вручную.
У многих моделей можно выставить не только время повторного включения, но и задержку отключения, чтобы реле не реагировало кратковременные моменты силового сопротивления на ротор. Они могут возникать в процессе работы, но не несут особой опасности.
Если проблема обнаружена на старте, блокируется сам пуск. В таком случае на лицевой панели должен засветиться индикатор соответствующего аварийного режима, что позволит быстрее найти неисправность. Пока не будет устранена причина аварийного срабатывания, электрооборудование не запустится.
Благодаря использованию УЗД повышается удобство эксплуатации, оптимизируется энергопотребление и снижается вероятность отказа. Самое главное, предотвращаются технические поломки, что может сохранить немало средств и времени на ремонт, поэтому лучше не экономить.
Основные функции защитного отключения
Самое главное для стабильной работы - защита от перегрузки или превышения мощности, что может возникнуть из-за технического перегруза или увеличения силы трения, повышающей сопротивление на валу. В итоге повышается номинальная потребляемая мощность, перегреваются обмотки, что приводит к снижению прочности изоляции и более серьезным повреждениям.
От перегрузки по току и нагревания обмоток также спасает тепловая защита, например, при блокировке ротора температура начинает увеличиваться на 7-10°С каждую секунду, и уже через 10-15с может превысить допустимый предел. Встроенный термодатчик фиксирует критическое увеличение температуры, что и приводит к мгновенному отключению.
Для синхронного или асинхронного двигателя также необходима релейная защита от асимметрии нагрузки, что может возникнуть из-за нарушений фаз. Это приводит к перепадам напряжения и в последствии резкому повышению износа электрооборудования. Чем больше асимметрия нагрузки, тем выше вероятность поломки, поэтому многие УЗД поддерживают регулировку ее диапазона.
Для погружных насосов и станций водоснабжения требуется защита электродвигателей по сухому ходу. Такая ситуация часто возникает, когда блокируется доступ воды и вместо нее всасывается воздух. В итоге резко увеличиваются обороты, что приводит к перегреву привода и выходу из строя.
Универсальный вариант от любых неисправностей
Универсальный блок защиты электродвигателя (УБЗ) включает все вышеперечисленные функции, а также поддерживает регулировки их параметров, поэтому очень востребованный в промышленных системах водоснабжения, вентиляции, кондиционирования и т.д. Универсальная защита электродвигателя срабатывает в случае:
- нарушения сопротивления изоляции из-за сильного износа или недостаточного охлаждения;
- замыкания обмотки статора на землю (заземленный металлический корпус) из-за внутренней поломки;
- перегрузки по току спровоцированной сетевыми и механическими неисправностями;
- механической перегрузки из-за перевеса лифтового двигателя или конвейерной ленты;
- недогрузки или холостого хода, если ограничен доступ воды к насосу, сломалась лопасть промышленного вентилятора и т.д;
- асимметрии нагрузки из-за нарушений в фазных линиях;
- асимметрии фазных токов без перегруза, что связано с нарушением изоляции внутри мотора или кабеля питания;
Учитывайте, что релейная защита не реагирует на короткое замыкание, больше того, при подключении напрямую к сети УБЗ - уязвимый к сверхтоку, поэтому лучше дополнительно использовать автомат защиты электродвигателя.
При нагрузке больше 2кВт обычно используется трансформаторный УБЗ, он подключается параллельно с электрооборудованием и вычисляет характеристики при помощи выносных тороидальных трансформаторов. При номинальной мощности до 2кВт лучше использовать УБЗ с прямым подключением.
