Для чего нужен переключатель фаз?
Переключатель фаз — это специальный прибор, который выполняет функцию для переключения нагрузки с одной фазы трехфазной сети на другую. Это необходимо в случае, когда напряжение на одной из фаз выходит за допустимые пределы.
Как работает переключатель фаз?
Переключатель напряжения работает следующим образом. При поступлении напряжения на фазы устройства электромагнитное реле выбирает фазу с наиболее стабильным уровнем напряжения. Если напряжение на этой фазе выходит за допустимые пределы, реле переключается на другую фазу.
Переключатель фаз состоит из двух основных элементов:
- Датчик напряжения, который измеряет напряжение на входных фазах и определяет, какая из них соответствует номинальному значению.
- Механизм переключения, который переключает нагрузку на выбранную фазу.
Принцип работы переключателя фаз следующий:
- Датчик напряжения измеряет напряжение на входных фазах.
- Если напряжение на одной из фаз соответствует номинальному значению, механизм переключения переключает нагрузку на эту фазу.
- Если напряжение на всех фазах не соответствует номинальному значению, переключатель фаз остается в исходном положении.
Переключатель фазы представляет собой встроенное устройство в электрическую схему, заменяющее основную фазу на дополнительную. Основная фаза, связанная с заземленным источником энергии (например, генератором или трансформатором), может иметь переменное напряжение из-за различных факторов, что может быть нежелательно для устройств, подключенных к электросети и потребляющих энергию.
Для выравнивания этого напряжения используется переключатель фазы, который подключает резервный провод с более стабильным напряжением, соответствующим потребностям энергопотребляющих устройств. Если доступно несколько резервных проводов (фаз), выбирается тот, у которого напряжение ближе к требуемым стандартам. Эти устройства также могут называться реле контроля фаз или переключателями напряжения.
Переключатели напряжения обеспечивают стабильную работу локальной электрической сети, снижают риски коротких замыканий и возгораний, а также увеличивают безопасность эксплуатации. Это выравнивание напряжения на конечных устройствах сокращает вероятность их поломок и продлевает их срок службы. Реле контроля фаз широко используются в системах автономного электроснабжения с помощью генераторов.
Типы переключателей фаз
Существует два основных типа переключателей фаз:
- Ручные переключатели фаз. Работают по принципу кулачкового механизма. При повороте ручки переключателя контакты переключаются с одной фазы на другую.
- Автоматические переключатели фаз. Оснащены датчиками, которые отслеживают напряжение в трех фазах сети. При выходе напряжения на одной из фаз за допустимые пределы переключатель автоматически переключается на другую фазу. Более удобны в эксплуатации, чем ручные. Они не требуют вмешательства человека и обеспечивают бесперебойное питание электроприборов в случае возникновения проблем с напряжением в сети.
Другая классификация переключателей разделяет их на двух- и трехфазные. Однофазные реле имеют основную и одну дополнительную фазу, что позволяет переключать цепи между ними в случае изменения напряжения. Трехфазные реле, более надежные и безопасные, содержат основную и три дополнительные фазы, что позволяет выбирать наиболее стабильное напряжение из трех.
Выбор между двух- и трехфазными системами зависит от конкретных потребностей: трехфазные более надежны, но более громоздки и дорогостоящи, из-за чего они чаще применяются в промышленности. Для жилых домов в основном используются двухфазные системы, которые обеспечивают основную и запасную фазы для повседневного использования.
Подключение и настройка реле контроля фаз
Важно! Подключение реле переключения фаз должен выполнять квалифицированный электрик. Работа с электрическим оборудованием высокого напряжения требует специальных знаний и навыков.
Подключение
Конкретная схема подключения реле контроля фаз зависит от модели и ее характеристик. Как правило, она указана в технической документации устройства.

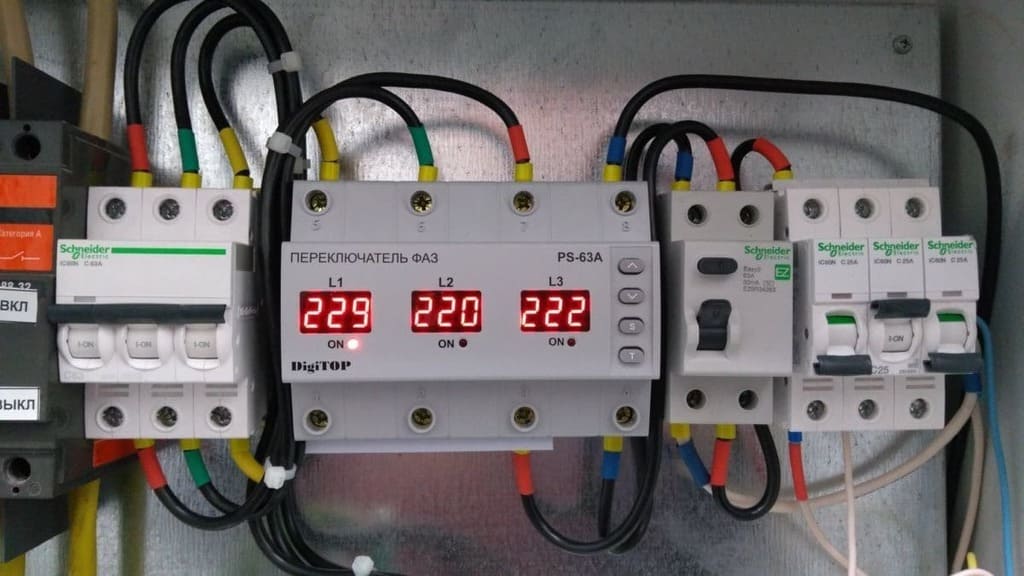

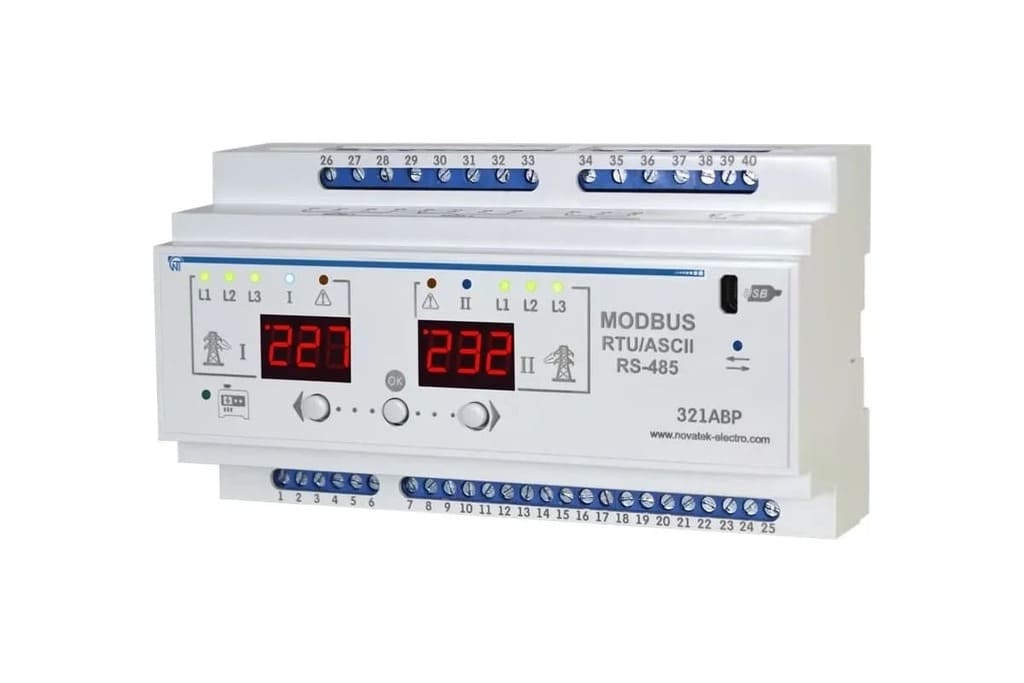

В целом, прибор монтируется в электрическом щитке на омегаобразную DIN-рейку. А перед ним по электрической цепи ставят автоматический выключатель.
Контакты реле контроля фаз
Реле контроля фаз имеет следующие контакты:
- L1, L2, L3 — контакты для подключения фазных проводников.
- N — контакт для подключения нулевого проводника.
- COM — общий контакт для подключения нагрузки.
Последовательность подключения
- Отключите питание в электрическом щитке.
- Установите реле контроля фаз на DIN-рейку.
- Подключите фазные проводники к контактам L1, L2, L3.
- Подключите нулевой проводник к контакту N.
- Подключите нагрузку к контакту COM.
- Включите питание в электрическом щитке.
Настройка
После подключения реле контроля фаз необходимо его настроить. Для этого необходимо выполнить следующие действия:
- Установить приоритетную фазу. Это фаза, которая будет подключена по умолчанию в общем случае. Необходимо нажать и удерживать кнопку "P" до тех пор, пока не загорится соответствующий индикатор.
- Установить минимальное и максимальное значения напряжения, при которых необходимо переключиться на другую фазу. Для этого необходимо использовать кнопки "+" и "-".
- Установить задержку возврата — время, после которого прибор вернется на приоритетную фазу. Используйте кнопки "+" и "-".
В большинстве моделей реле контроля фаз имеются заводские настройки. Если они вас устраивают, менять ничего не нужно. В обратном случае — не устраивают вас полностью, многие реле контроля фаз оснащены кнопкой полного их сброса. Для этого необходимо нажать и удерживать кнопку "R" в течение 5 секунд.
Переключатель фаз — это незаменимое устройство для обеспечения бесперебойной работы электроприборов в трехфазной сети. Он защищает электроприборы от выхода напряжения за допустимые пределы и обеспечивает их бесперебойное питание даже в случае возникновения проблем с напряжением в сети.
