«Фаза» «Ноль» «Заземление» в электрической сети

Оглавление статьи:

1. Что такое Фаза, Ноль и Заземление?
2. Фаза, Ноль и Заземление в схеме подключения розетки.
3. Стандарт цветовой маркировки Фазы, Ноля и Заземления в России.
4. Определение Фазы, Ноля и Заземления с помощью мультиметра.
5. Трехфазные и Однофазные сети: различия и принципы работы.
6. Фаза, Ноль, Заземление - маркировка кабеля

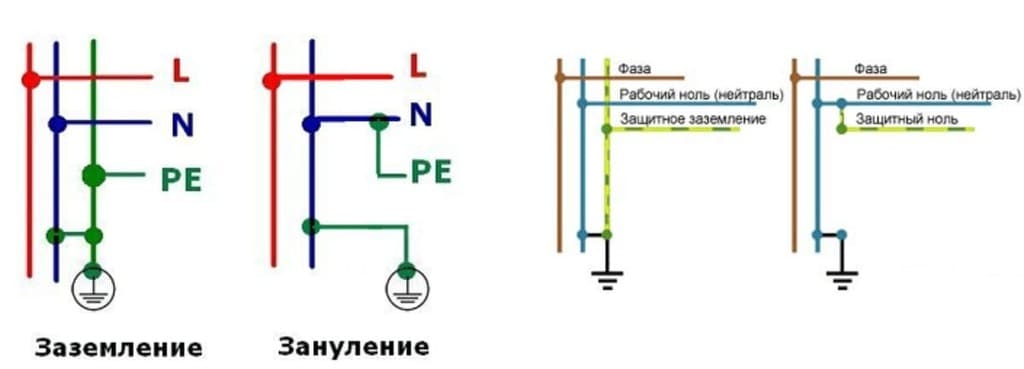

Фаза — это провод, который находится под напряжением относительно нулевого провода, по фазному проводу протекает электрическое напряжение и ток с переменной частотой 50 Гц через нагрузку к нулевому проводнику. Фаза создает электрическое напряжение, которое питает электрооборудование.

Ноль (нулевой провод) — это провод, который замыкает цепь электрического тока и напряжения, обеспечивая переменное протекание тока и напряжения от фазного проводника через нагрузку к нулевому проводнику.

Заземление (земля) — это проводник соединенный с землей для обеспечения безопасного пути для тока в случае неисправностей. Заземление предотвращает образование опасных напряжений на корпусе устройств и служит для защиты оборудования и людей от поражения электрическим током.

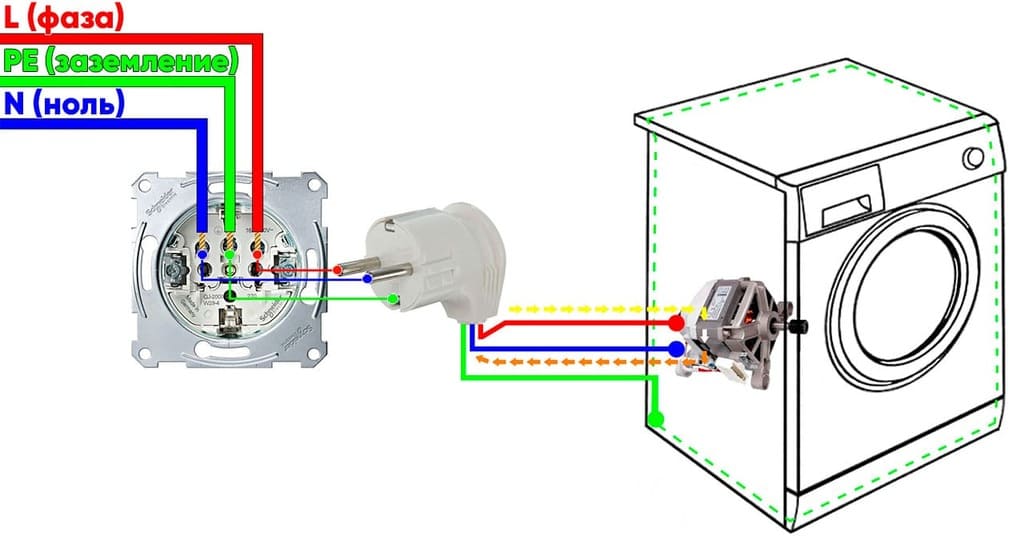

Взаимодействие между фазой, нулем и заземлением:

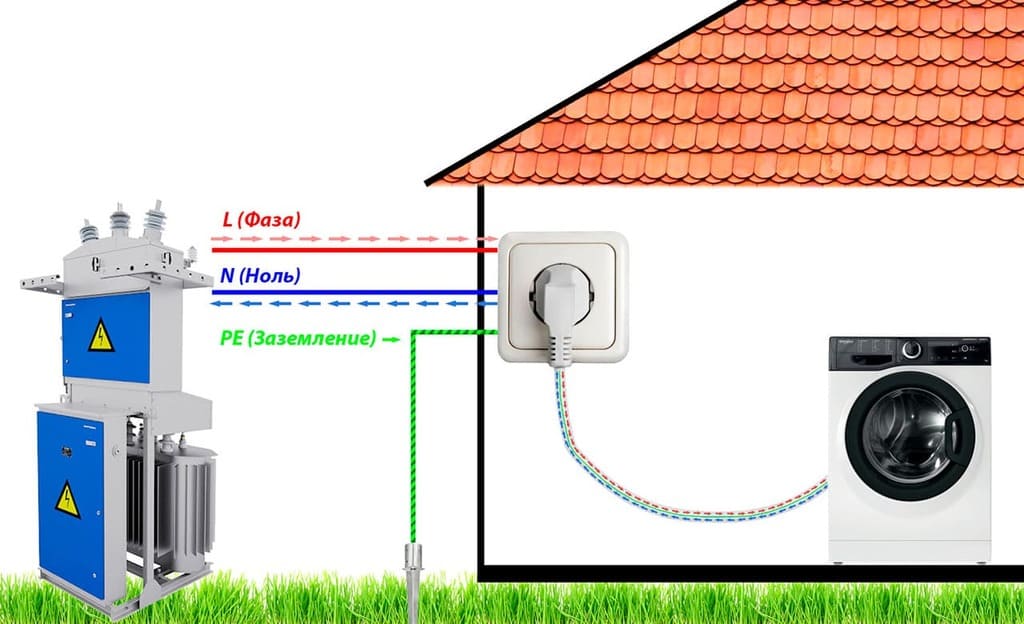

— Фаза и ноль взаимодействуют как замкнутая цепь, создавая путь для тока от источника, через потребителя и обратно. Это обеспечивает закрытый контур, необходимый для нормальной работы электрических устройств.

— Заземление связано с корпусами устройств и землей. В случае неисправности, на пример, когда в устройстве отгорает фазный проводник и касается металлического корпус устройства в таком случае корпус будет находится под напряжением и если человек дотронется до корпуса прибора, тогда ток потечет не через человека, а по заземляющему проводу в землю, тем самым обезопасив человека от удара электрическим током.

Таким образом, эти три элемента взаимодействуют для обеспечения безопасности и стабильности электрических систем. Важно правильно подключать и обслуживать эти провода в соответствии с электротехническими стандартами и нормами безопасности.

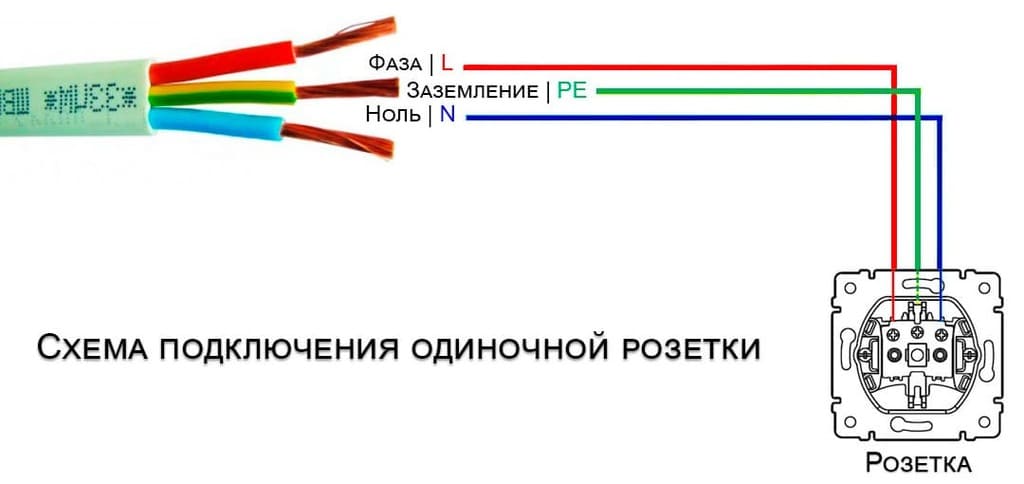

Фаза, Ноль и Заземление в схеме подключения розетки

Давайте рассмотрим пример схемы подключения розетки в бытовой электрической системе. В этой схеме также будут использованы фаза, ноль и заземление.

Схема подключения розетки:

1. Подключение фазы и нуля:

• Фаза (L) подключается к соответствующему контакту розетки.
• Ноль (N) подключается к другому контакту розетки.

2. Заземление (земля, PE): подключается к заземляющему контакту розетки.

Принцип работы:

• Подключение устройства (вилки в розетку): при вставке устройства в розетку создается замкнутая цепь, и ток может безопасно протекать от фазы через устройство к нулю.
• Защита от короткого замыкания: в случае короткого замыкания или других неисправностей заземление предотвращает образование опасных напряжений на корпусе устройства, направляя ток в землю.

Важно соблюдать электробезопасность, правильно подключать провода согласно электротехническим стандартам и при необходимости проконсультироваться с квалифицированным электриком.

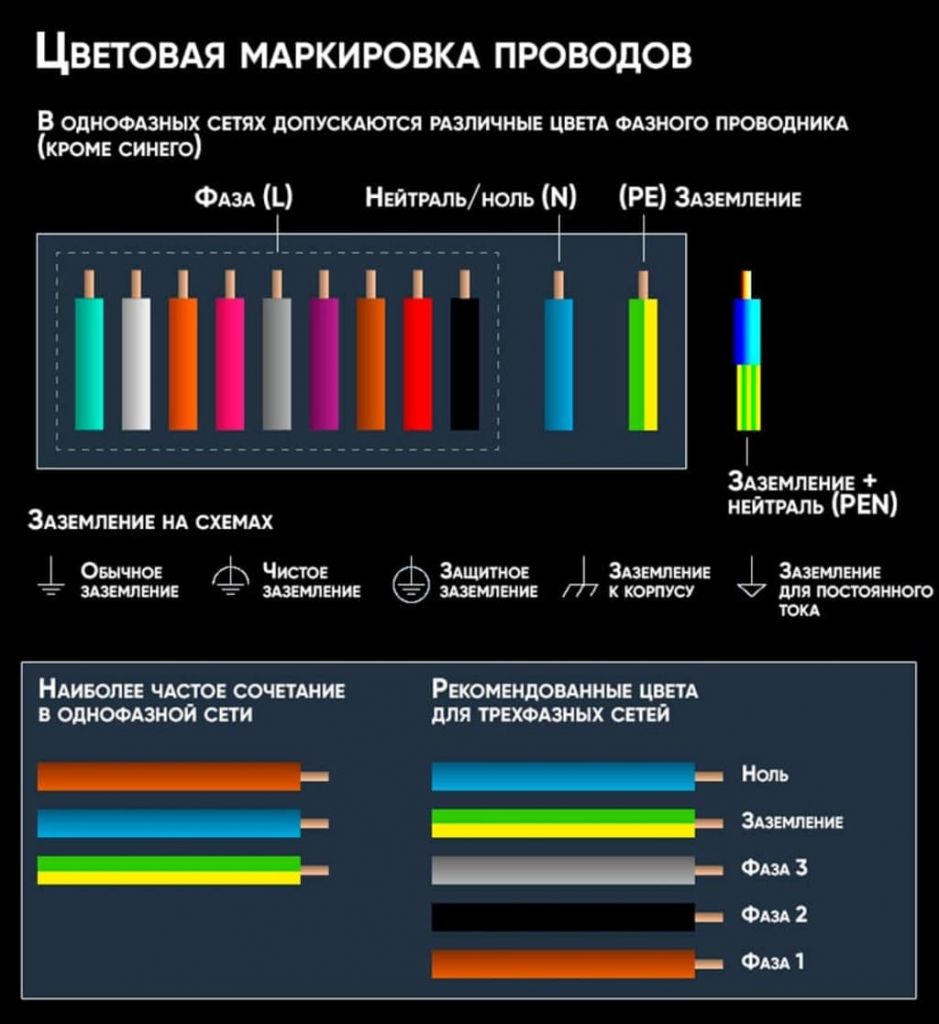

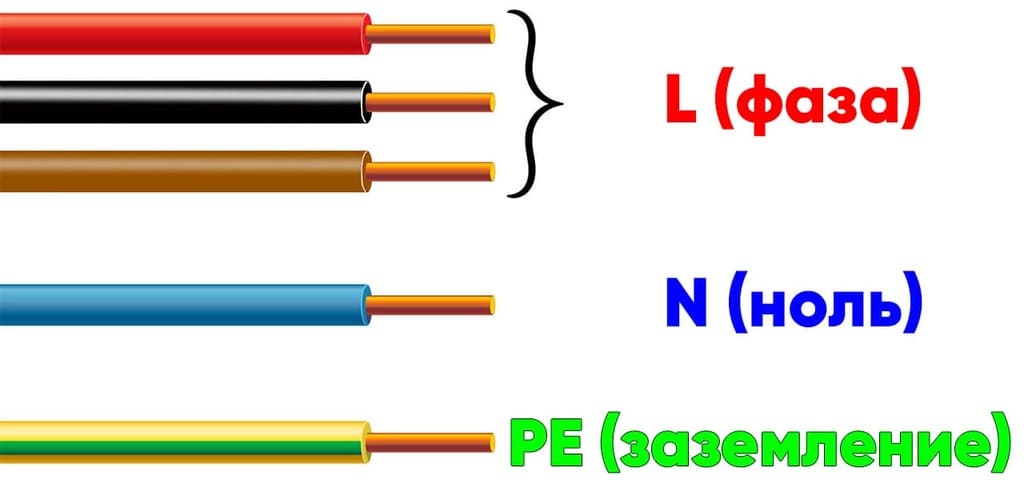

Стандарт цветовой маркировки Фазы, Ноля и Заземления в России

В электрических сетях России применяется стандарт цветовой маркировки проводов, который регулируется нормативным документом "Правила устройства электроустановок" (ПУЭ). В соответствии с этим стандартом, цветовая маркировка проводов, следующая:

— Фаза: цвет провода фазы часто обозначается коричневым, красным или чёрным.

— Ноль: цвет провода нуля обычно синий.

— Заземление: заземляющий провод обозначается жёлто-зелёным цветом.

Однако, следует отметить, что в некоторых случаях цвета проводов могут незначительно отличаться в зависимости от региона, типа электрической сети или других факторов. Поэтому важно всегда уточнять информацию в соответствии с местными нормами и правилами.

Всегда помните, что безопасность является первостепенной задачей при работе с электричеством, и правильная маркировка проводов помогает избежать ошибок и обеспечивает безопасную эксплуатацию электроустановок.

Определение Фазы, Ноля и Заземления с помощью мультиметра

Для измерения напряжения и определения фазы с помощью мультиметра, следуйте этим шагам:

Как определить фазу?

Настройка мультиметра: переведите мультиметр в режим измерения напряжения переменного тока (ACV).

Выбор диапазона: если у вас ручной мультиметр, убедитесь, что диапазон измерения напряжения выбран правильно. Если не уверены, выберите более высокий диапазон, чтобы избежать перегрузки.

Подключение к проводам: как указано на картинке выше, определение фазы можно осуществить сделав до трех замеров. Сделаем замеры:

— Вариант 1 - если при первом замере получится значение 0, в таком случае фаза будет на третьем проводе который не замерялся.

— Вариант 2 - если при первом замере получится значение +/- 220В, тогда на одном из замеряемых проводов находится фаза, в таком случае нужно сделать еще 2 замера каждого из этих уже замеренных проводов с третьим проводом, таким образом методом исключения будет видно, где находится фаза.

Как определить заземление и ноль?

Шаги для определения нулевого провода:

1. Определение фазы: используя метод, описанный выше, определите фазу в электрической системе. Это обеспечит точку отсчета для последующих измерений.
2. Измерение напряжения: после определения фазы, проведите измерения напряжения между фазой и каждым из неопределенных проводов (1 и 2) перед этим отключите заземляющий провод в электрическом щитке.
3. Измерение относительно заземления: после того как заземление в щите отключено, делаем замеры напряжение между проводами относительно фазы. В этом случае обращаем внимание на значения мультиметра, если значения напряжения будет +- 220В значит это фаза и нулевой проводник, так как относительно фазы к заземляющему проводнику мультиметр будет показывать 0, потому что заземление мы ранее отключили в щитке.

Предостережения: проводите эти манипуляции только, если вы уверены в своих навыках и имеете необходимые знания в области электробезопасности. В противном случае лучше обратиться к опытному электрику.

Трехфазные и Однофазные сети: различия и принципы работы

1. Однофазные сети:

В однофазной системе используется одна фаза, нулевой (N) и заземляющий (РЕ) провода.

Это типично для бытовых устройств и небольших потребителей энергии, таких как домашнее освещение, бытовые приборы. Однофазные сети за частую используются в небольших квартирах, а также частных домах.

Характеристики:

• Обычно применяется в бытовых условиях для подключения домашних электроприборов, управления освещением, отоплением, подогревом.
• В однофазной системе напряжение обычно описывается как "220-240 вольт 50 Гц" в бытовых условиях, в зависимости от региона.

Преимущества:

1. Простота в установке и обслуживании.
2. Подходит для небольших электроустановок.

Недостатки:

• Меньшая мощность по сравнению с трехфазными системами.
• Привязка только к 1 фазному электрооборудованию.

2. Трехфазные сети:

В трехфазной системе используется три фазы, обычно обозначаемые как A, B и C или L1, L2, и L3. Каждая фаза имеет свое напряжение, и между фазами существует сдвиг по фазе на 120 с межфазным напряжением 380 В 50 Гц.

Кроме трех фаз в трехфазной системе также присутствует нулевой (N) и заземляющий (РЕ) провода.

Характеристики:

• Используются три фазы маркируемые (A, B, C) или (L1, L2, и L3), и один нулевой (N), и заземляющий (РЕ) провода.
• Широко применяются в промышленных установках, приводах электрических моторов и других крупных потребителях энергии. Также часто применяется в бытовых сетях в многокомнатных квартирах, домах, коммерческих заведениях.

Преимущества:

1. Высокая мощность и эффективность.
2. Более стабильное распределение энергии.
3. Подходят для крупных электропотребителей и промышленных установок.

Недостатки:

• Сложнее в установке и обслуживании.

Где лучше использовать однофазные и трехфазные сети?

Однофазные сети:

• Лучше подходят для бытовых условий, домашних электроустановок, малых магазинов и небольших предприятий.
• Эффективны для небольших электропотребителей, таких, как освещение, бытовые электроприборы.

Трехфазные сети:

• Рекомендуются для промышленных предприятий, коммерческих заведений, а также частных многокомнатных квартир, домов.
• Обеспечивают более стабильное и эффективное распределение энергии при работе с мощным оборудованием, электрическими моторами на промышленных объектах, в бытовых сетях это мощные 3 фазные электроплиты, духовые шкафы.

В итоге, выбор между однофазными и трехфазными сетями зависит от конкретных потребностей, масштаба электроустановок и типа потребляемой энергии.

Помните, что безопасность — это ключевой аспект работы с электричеством. Если у вас возникают сомнения или неопределенности, лучше всегда проконсультироваться с профессионалом.
