Характеристики автоматических выключателей

Они спроектированы для автоматического отключения электропитания в случае перегрузки, короткого замыкания или других неполадок, чтобы предотвратить повреждение оборудования и обеспечить электробезопасность. В этой статье мы рассмотрим различные типы автоматических выключателей, их назначение и области применения.

• №1. Автоматические выключатели: разбираемся в типах – 1, 2, 3 и 4 полюсные.
• №2. Номинальные токи автоматических выключателей и их применение.
• №3. Самые востребованные временно-токовые характеристики автоматических выключателей (B, C, D).
• №4. Маркировка автоматических выключателей: важность и стандарты.
• №5. Из чего состоит автоматический выключатель: разбираем на составные части.
• №6. Как правильно выбрать автоматический выключатель: советы и рекомендации.
• №7. Популярные автоматические выключатели.

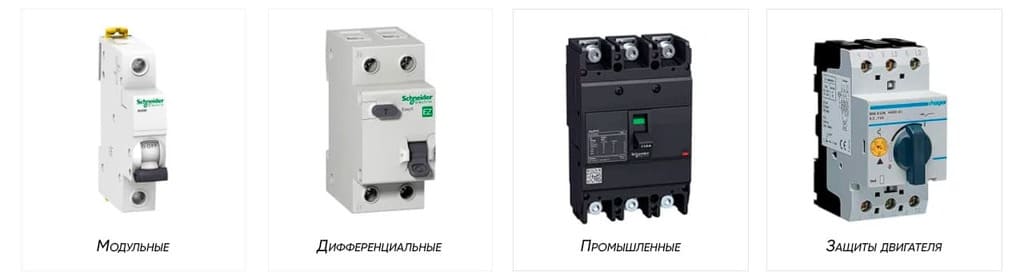

Основные виды автоматических выключателей

1. «‎Модульные автоматические выключатели»‎. Модульные автоматические выключатели, являются одними из самых распространенных типов автоматических выключателей. Они предназначены для защиты от перегрузки и короткого замыкания в бытовых и коммерческих электрических системах. Основные характеристики включают:
• Номинальный ток: Доступны с разными номинальными токами, обычно от 1A до 63A.
• Способность к быстрому срабатыванию: Они могут мгновенно обрывать цепь в случае короткого замыкания, что предотвращает повреждение оборудования.
• Устойчивость к перегрузке: Автоматы спроектированы для выдерживания небольших перегрузок в течение короткого времени.

Области применения: Модульные автоматические выключатели находят широкое применение в домашних электрических сетях, офисах и коммерческих зданиях.

2. «‎Дифференциальные автоматические выключатели»‎. Дифференциальные автоматические выключатели обеспечивают защиту от утечки тока и предотвращают поражение электрическим током. Они моментально отключают цепь при обнаружении даже малейших утечек тока. Основные характеристики диф. автомата:
• Обнаружение утечки тока: Дифференциальные автоматы могут обнаруживать даже малейшие утечки тока и срабатывать мгновенно.
• Защита от сети: Они защищают сеть от короткого замыкания, тепловой перегрузки.

Области применения: Дифференциальные автоматические выключатели применяются в жилых и коммерческих зданиях, а также в местах, где электробезопасность имеет большое значение.

3. «‎Корпусные автоматические выключатели»‎. Выключатели корпусные применяются в более крупных электрических системах и распределительных щитах. Они предназначены для защиты от перегрузки, короткого замыкания и других электрических неполадок. Основные характеристики автоматов:
• Высокая номинальная мощность: Корпусные автоматы обычно имеют высокие номинальные токи и мощности.
• Точная настройка тока: Они предоставляют возможность точной настройки номинального тока в зависимости от требований системы.
• Индикация состояния: Многие автоматы имеют системы индикации, предупреждающие о неисправностях.

Области применения: Выключатели среднего напряжения используются в промышленных комплексах, электростанциях, крупных заводах и других местах с высокими требованиями к электробезопасности.

4. «‎Выключатели для защиты двигателей»‎. Выключатели для защиты двигателей предназначены специально для защиты электродвигателей от перегрузки и короткого замыкания. Они обеспечивают надежную работу моторов и продлевают их срок службы. Основные характеристики автомата защиты:
• Высокие номинальные токи: Автоматы имеют высокие номинальные токи, соответствующие потребности моторов.
• Тепловая и магнитная защита: Они оснащены двойной защитой, что делает их эффективными при различных нагрузках.

Области применения: Выключатели для защиты моторов используются в промышленных производствах, где электродвигатели играют ключевую роль.

Типы автоматических выключателей разнообразны и подходят для различных электрических систем и условий эксплуатации. Выбор конкретного типа зависит от потребностей системы и требуемого уровня защиты. Регулярное техническое обслуживание и проверка автоматических выключателей играют ключевую роль в обеспечении безопасности и надежности электрических систем.

Автоматические выключатели: разбираемся в типах – 1, 2, 3 и 4 полюсные

В мире электротехники существует множество различных компонентов, и одним из наиболее важных и распространенных являются автоматические выключатели. Они играют ключевую роль в обеспечении безопасности электросети и электрооборудования. В этой статье мы рассмотрим разные типы автоматических выключателей: 1 полюсные, 2 полюсные, 3 полюсные и 4 полюсные, и узнаем, как они используются в современных электрических системах.

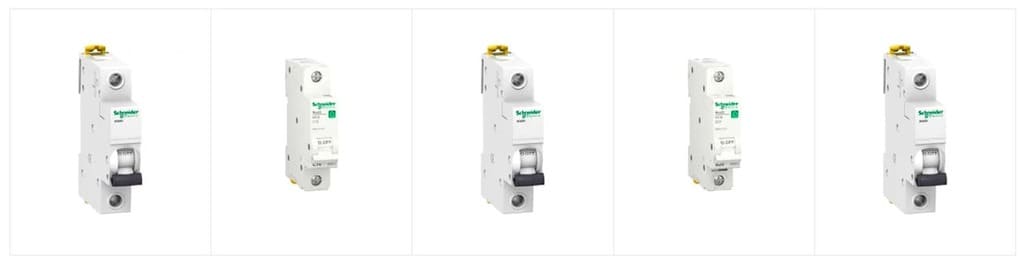

1 Полюсные автоматические выключатели

1 полюсные автоматические выключатели – это самый простой тип. Они имеют всего один полюс, что означает, что они способны отключать только одну фазу электропитания. Этот тип выключателей часто используется в домашних электрических системах для защиты одной цепи или устройства. Примером может служить выключатель, который отключает питание кондиционера.

1 полюсные автоматические выключатели могут быть установлены в распределительных щитках для защиты от перегрузки и короткого замыкания в отдельных цепях, таких как цепи освещения или розетки. Эти выключатели обеспечивают не только безопасность, но и удобство обслуживания электрической системы, так как они позволяют быстро и легко отключать и включать отдельные цепи.

• Принцип работы 1 полюсных автоматических выключателей:

Принцип работы 1 полюсных автоматических выключателей довольно прост: когда текущая нагрузка в цепи превышает установленное значение (например, из-за короткого замыкания), встроенный механизм автоматически разрывает цепь, предотвращая повреждение проводов и оборудования. Это действие защищает не только систему, но и пользователей от опасных ситуаций.

• Применение 1 полюсных автоматических выключателей:

1 полюсные автоматические выключатели чаще всего используются в домашних электрических системах. Они могут быть установлены в распределительных щитках для защиты от перегрузки и короткого замыкания в отдельных цепях, таких как цепи освещения или розетки. Эти выключатели обеспечивают не только безопасность, но и удобство обслуживания электрической системы, так как они позволяют быстро и легко отключать и включать отдельные цепи.

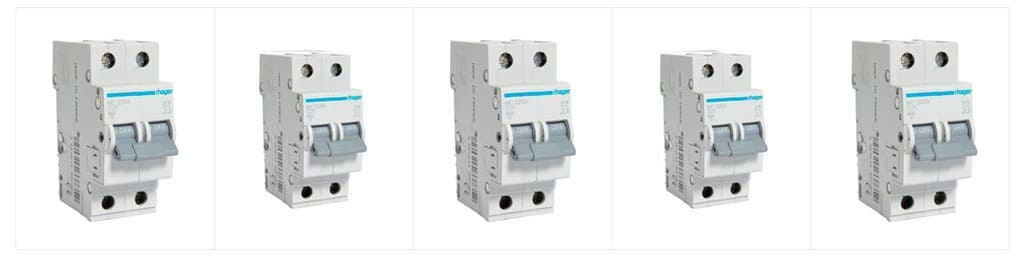

2 Полюсные автоматические выключатели

2 полюсные автоматические выключатели имеют два полюса и могут отключать фазу и ноль электропитания. Этот тип выключателей широко используется в жилых и коммерческих зданиях, где требуется более мощная защита. Например, они использоваться для отключения вводного электропитания всего здания в случае короткого замыкания или перегрузки.

2 полюсные автоматические выключатели, также известные как двухполюсные выключатели, имеют два полюса, каждый из которых контролирует протекание электроэнергии в сети согласно характеристикам автомата. Это позволяет им отключать оба полюса одновременно, что особенно важно в случае короткого замыкания или перегрузки.

• Принцип работы 2 полюсных автоматических выключателей:

Принцип работы 2 полюсных автоматических выключателей состоит в мониторинге тока в обоих полюсах. Если ток превышает установленное значение (что может быть вызвано перегрузкой или коротким замыканием), оба полюса автоматически разрывают цепь, предотвращая дальнейшие повреждения и обеспечивая безопасность электрической системы.

• Применение 2 полюсных автоматических выключателей:

2 полюсные автоматические выключатели наиболее часто используются в коммерческих и промышленных электрических системах. Они подходят для установки в цепи, которые обеспечивают электропитание для важных оборудования и машин. Примерами применения могут служить электрические сети на производственных предприятиях, в больших офисах, и в других местах, где надежность и безопасность играют решающую роль.

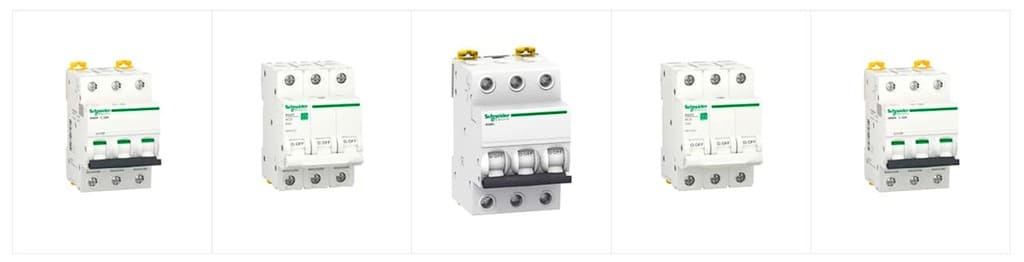

3 Полюсные автоматические выключатели

3 полюсные автоматические выключатели имеют три полюса и могут отключать три фазы электропитания. Они часто применяются в бытовых и коммерческих системах, где требуется высокая степень надежности и безопасности. Эти выключатели также могут использоваться для разделения сетей и обеспечения надежной изоляции при проведении работ.

• Принцип работы 3 полюсных автоматических выключателей:

Принцип работы 3 полюсных автоматических выключателей заключается в мониторинге тока во всех трех фазах. Если текущая нагрузка превышает установленное значение (что может быть вызвано перегрузкой или коротким замыканием), все три полюса автоматически разрывают цепь, блокируя поток электроэнергии и предотвращая дополнительные повреждения.

• Применение 3 полюсных автоматических выключателей:

3 полюсные автоматические выключатели наиболее широко используются в бытовых, индустриальных и коммерческих электрических системах, где требуется высокая степень надежности и безопасности. Они применяются в целях защиты ввода питания, крупных машин, промышленных производств и оборудования, где прерывание электроснабжения может привести к серьезным последствиям.

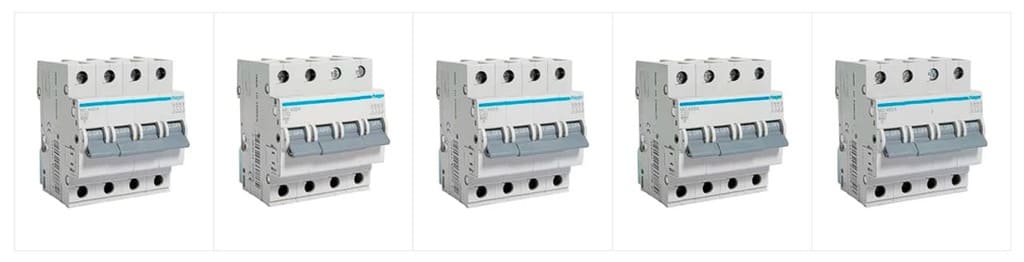

4 Полюсные автоматические выключатели

4 полюсные автоматические выключатели, как следует из названия, имеют четыре полюса и способны отключать все четыре полюса электропитания. Они применяются в основном в трехфазных системах, где важно обеспечить полную изоляцию и защиту от перегрузки. Такие выключатели могут использоваться в промышленных системах и на больших предприятиях а также в бытовых и коммерческих помещениях.

• Принцип работы 4 полюсных автоматических выключателей:

Принцип работы 4 полюсных автоматических выключателей заключается в наблюдении за током в каждом из четырех полюсов. Если ток превышает установленное значение, что может произойти из-за перегрузки или короткого замыкания, все четыре полюса автоматически разрывают цепь, прекращая поток электроэнергии и предотвращая возможные повреждения.

• Применение 4 полюсных автоматических выключателей:

4 полюсные автоматические выключатели широко используются в промышленных и коммерческих электрических системах, где надежность играет критическую роль. Они могут быть установлены в цепях, которые обеспечивают электропитание для крупных машин, производственных линий и другого важного оборудования. Это позволяет предотвращать серьезные аварии и сбои в работе, что может иметь серьезные финансовые и операционные последствия.

Разные типы автоматических выключателей предназначены для различных электрических систем и условий эксплуатации. Выбор правильного типа зависит от конкретных потребностей и требований вашей системы. Надеемся, что эта статья помогла вам разобраться в различиях между 1, 2, 3 и 4 полюсными автоматическими выключателями и выбрать подходящий для вашей задачи. Не забывайте обеспечивать регулярную проверку и обслуживание автоматических выключателей, чтобы обеспечить надежную работу вашей электрической системы.

Если у вас возникли дополнительные вопросы или вам нужна помощь с выбором автоматических выключателей, вы можете обратиться к профессиональным консультантам в области электротехники по номерам на сайте в нашем интернет магазине. Ваша безопасность и надежность электрической системы имеют первостепенное значение.

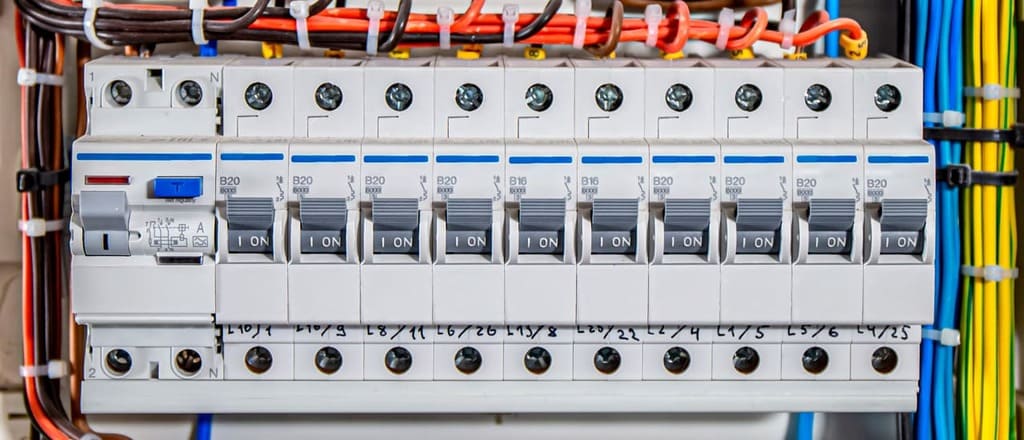

Номинальные токи автоматических выключателей и их применение

Автоматические выключатели – это неотъемлемая часть электрических систем, обеспечивающая безопасность и надежность работы электрооборудования. Одним из ключевых параметров, который следует учитывать при выборе автоматического выключателя, является его номинальный ток. В этой статье мы рассмотрим, что такое номинальный ток автоматического выключателя и в каких областях его применяют.

Номинальный ток: определение

Номинальный ток (или номинальная сила тока) – это максимальный постоянный ток, который автоматический выключатель способен переносить в течение длительного периода времени без срабатывания (рабочий ток автоматического выключателя). Этот параметр измеряется в амперах (А) и указывает на максимальную нагрузку, которую может выдержать выключатель без отключения электропитания.

Значение номинального тока

Значение номинального тока выбирается в зависимости от конкретных требований электрической системы и оборудования. Правильный выбор номинального тока позволяет обеспечить эффективную защиту от перегрузки и короткого замыкания, а также продлить срок службы оборудования.

Номинальные токи и их применение

1. «‎Домашние электрические системы»‎. В домашних электрических системах обычно используются автоматические выключатели с номинальными токами от 6А до 63А. Они предназначены для защиты от перегрузки и короткого замыкания в бытовых условиях. Например, выключатели с номинальным током 16А обычно устанавливаются на розетках, а 25А и 32А могут использоваться для обеспечения питания бытовых приборов, таких как электрические плиты и духовки.
2. «‎Коммерческие и офисные здания»‎. В коммерческих и офисных зданиях, где нагрузка может быть значительно выше, могут использоваться автоматические выключатели с более высокими номинальными токами, например, от 100А до 400А. Они обеспечивают надежную защиту электрических систем и оборудования, используемого в коммерческих целях.
3. «‎Промышленные комплексы»‎. В промышленных комплексах, где нагрузка может быть очень высокой, используются автоматические выключатели с номинальными токами от 400А и выше. Эти выключатели обеспечивают защиту критически важных производственных процессов и электрооборудования.

Номинальный ток автоматического выключателя играет решающую роль в обеспечении электробезопасности и надежности работы электрических систем. Правильный выбор номинального тока зависит от конкретных требований системы, и его определение требует внимательного анализа нагрузки. При неправильном выборе номинального тока можно столкнуться с перегрузками или недопустимым срабатыванием выключателя, что может повлиять на эффективность и безопасность работы электрооборудования.

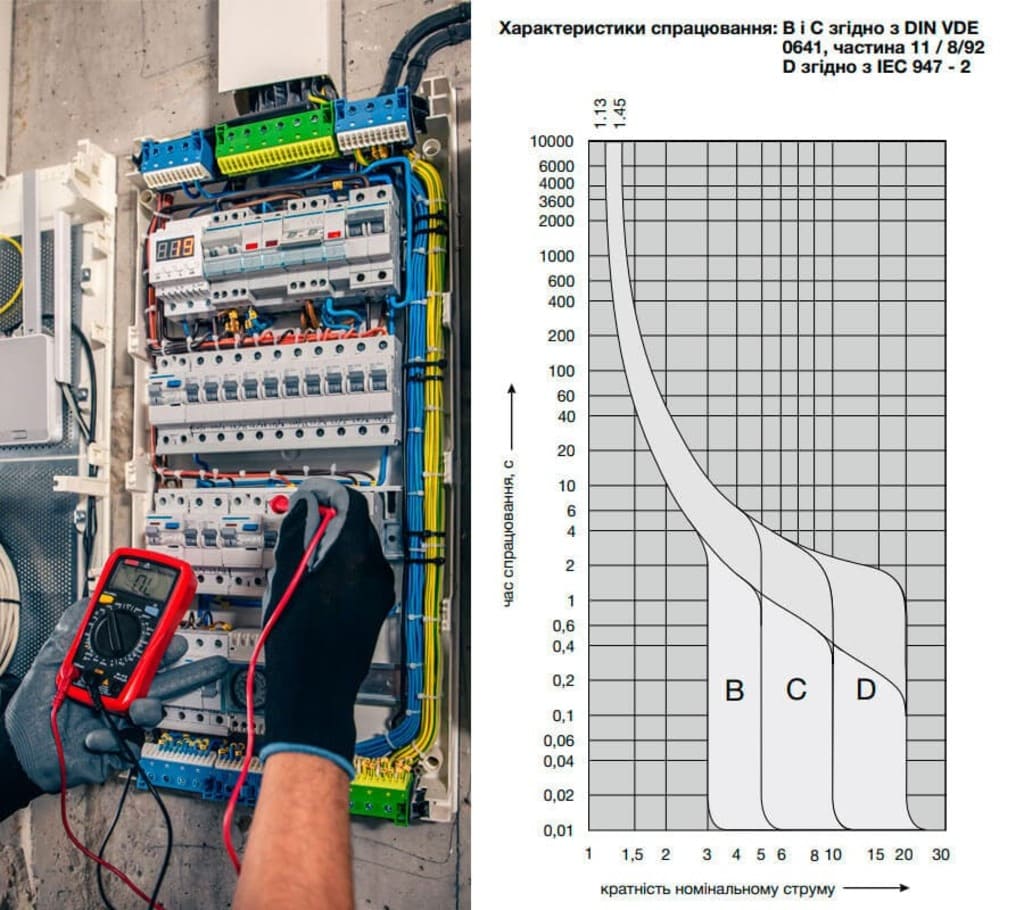

Самые востребованные временно-токовые характеристики автоматических выключателей (B, C, D)

Автоматические выключатели играют ключевую роль в обеспечении электробезопасности и надежности работы электрических систем. Однако для эффективной защиты от перегрузки и короткого замыкания, выключатели должны быть оснащены правильными временно-токовыми характеристиками. В этой статье мы рассмотрим, какие временно-токовые характеристики наиболее востребованы и где они применяются.

«‎B»‎ (краткосрочные) характеристики

Краткосрочные временно-токовые характеристики (B) обеспечивают быстрое срабатывание выключателя при коротких перегрузках равных 3-5 номиналам от рабочего тока автомата. Они имеют высокую чувствительность к токовым импульсам и обеспечивают быструю защиту оборудования. Характеристика «B» наиболее востребована в сферах, где критичным является быстрое прекращение электроснабжения, чтобы предотвратить повреждение оборудования или обеспечить безопасность.

Области применения характеристики «‎B»‎ включают:

• Системы автоматического управления и сигнализации.
• Легкие промышленные установки.
• Бытовые электрические сети.

«‎C»‎ (средние) характеристики

Средние временно-токовые характеристики (C) обеспечивают быстрое срабатывание выключателя при коротких перегрузках равных 5-10 номиналам от рабочего тока автомата. Они предоставляют надежную защиту от перегрузок и коротких замыканий, при этом не срабатывая слишком быстро. Характеристика «C» обычно используется в широком спектре электрических систем, где требуется хороший баланс между чувствительностью и временем срабатывания.

Области применения характеристики «‎C»‎ включают:

• Коммерческие и офисные здания.
• Промышленные комплексы.
• Бытовые электрические сети.

«‎D»‎ (длительные) характеристики

Длительные временно-токовые характеристики (D) обеспечивают быстрое срабатывание выключателя при коротких перегрузках равных 10-20 номиналам от рабочего тока автомата. Они применяются в системах, где возможны кратковременные перегрузки, связанные с пуском электродвигателей или другими временными нагрузками. Характеристика «D»‎ обеспечивает стабильную работу системы при таких перегрузках.

Области применения характеристики «‎D»‎ включают:

• Промышленные электродвигатели.
• Системы кондиционирования воздуха и вентиляции.
• Системы холодильного оборудования.

Выбор правильных временно-токовых характеристик автоматических выключателей играет критическую роль в обеспечении эффективной защиты и надежности электрических систем. Понимание потребностей конкретной системы и правильный выбор характеристик помогают предотвратить повреждение оборудования и обеспечить безопасность работы. При необходимости консультации по выбору характеристик всегда рекомендуется обратиться к профессиональным инженерам или специалистам по электробезопасности.

Маркировка автоматических выключателей: важность и стандарты

Маркировка автоматических выключателей - это важный аспект электробезопасности и эффективной эксплуатации электрических систем. Она предоставляет информацию о спецификациях и характеристиках выключателя, что помогает инженерам, электрикам и обслуживающему персоналу правильно обращаться с оборудованием и обеспечивать безопасность работы. В этой статье мы рассмотрим важность маркировки автоматических выключателей и стандарты, регулирующие этот процесс.

Зачем нужна маркировка?

Маркировка автоматических выключателей выполняет несколько ключевых функций:

1. «‎Идентификация»‎. Маркировка помогает идентифицировать каждый выключатель в системе. Это особенно полезно в больших электрических панелях, где множество выключателей сгруппированы вместе. Благодаря маркировке можно быстро определить, какой выключатель управляет какой цепью или оборудованием.
2. «‎Информация о характеристиках»‎. Маркировка предоставляет информацию о номинальных токах, номинальных напряжениях, временно-токовых характеристиках и других технических параметрах выключателя. Это важно для выбора подходящего выключателя и его правильной эксплуатации.
3. «‎Безопасность»‎. Правильная маркировка помогает обеспечить безопасность обслуживающего персонала. Она может указывать на опасные зоны, предупреждать о рисках короткого замыкания или указывать, что выключатель может быть отключен только при выключении определенных других устройств.

Стандарты маркировки

Маркировка автоматических выключателей должна соответствовать определенным стандартам, чтобы быть информативной и понятной. Вот некоторые ключевые элементы маркировки, регулируемые стандартами:

1. «‎Номинальный ток и напряжение»‎. Выключатель должен иметь маркировку, указывающую его номинальный ток и напряжение. Это важные параметры для безопасной эксплуатации.
2. «‎Тип и модель»‎. Маркировка должна содержать информацию о типе и модели выключателя. Это помогает в выборе аналогичного выключателя при замене или расширении системы.
3. «‎Производитель»‎. Информация о производителе обеспечивает возможность связи в случае необходимости обслуживания или гарантийного обслуживания.
4. «‎Год производства»‎. Указание года производства важно для определения срока службы и замены выключателя, если это необходимо.
5. «‎Временно-токовые характеристики»‎. Маркировка временно-токовых характеристик, таких как характеристики B, C или D, позволяет понять, как быстро выключатель реагирует на перегрузку или короткое замыкание.

Маркировка автоматических выключателей является важным аспектом обеспечения безопасности и надежности электрических систем. Она помогает идентифицировать выключатели, предоставляет информацию о их характеристиках и соблюдает стандарты для обеспечения ясности и понятности. При работе с электрооборудованием всегда следует обращать внимание на маркировку и следовать указанным инструкциям для обеспечения безопасной эксплуатации.

Из чего состоит автоматический выключатель: разбираем на составные части

Автоматический выключатель - это важное устройство в электрических системах, которое обеспечивает безопасность и защиту от перегрузок и коротких замыканий. Чтобы понять, как работает автоматический выключатель, давайте разберем его на составные части.

1. «‎Корпус»‎. Первая составная часть автоматического выключателя - это корпус. Он служит для защиты внутренних компонентов от механических повреждений и обеспечивает безопасность работы. Корпус обычно выполнен из ударопрочных и огнестойких материалов.
2. «‎Контакты»‎. Внутри корпуса находятся контакты, которые играют ключевую роль в работе выключателя. Контакты представляют собой металлические элементы, которые соединяются или разъединяются в зависимости от состояния выключателя. Они служат для открытия и закрытия электрической цепи.
3. «‎Электромагнитный расцепитель»‎. Электромагнитный расцепитель - это устройство, которое контролирует ток в цепи и реагирует на перегрузки или короткие замыкания. Если ток в цепи превышает номинальное значение, расцепитель активируется и вызывает разрыв контактов, что приводит к отключению электропитания. Это обеспечивает защиту от перегрузок и предотвращает возможные повреждения оборудования.
4. «‎Ручка управления»‎. Ручка управления - это элемент, который позволяет вручную включать и выключать автоматический выключатель. Это полезно, например, при обслуживании или отладке электрической системы. Поворот ручки управления в одну из позиций приводит к изменению состояния контактов.
5. «‎Индикатор состояния»‎. Некоторые автоматические выключатели оборудованы индикаторами состояния, которые показывают, включен ли выключатель или отключен. Это помогает операторам и техническому персоналу определить текущее состояние выключателя без необходимости открывать корпус.
6. «‎Клеммы»‎. На корпусе автоматического выключателя также расположены клеммы, которые используются для подключения электрических проводов. Клеммы обеспечивают надежное и безопасное соединение между выключателем и электрической цепью.

Автоматический выключатель - это сложное устройство, состоящее из нескольких ключевых компонентов, включая корпус, контакты, электромагнитный расцепитель, ручку управления, индикатор состояния и клеммы. Понимание структуры и работы автоматического выключателя важно для обеспечения электробезопасности и правильной работы электрических систем. При необходимости установки или обслуживания выключателей всегда рекомендуется обращаться к профессиональным электрикам или инженерам.

Как правильно выбрать автоматический выключатель: советы и рекомендации

Автоматический выключатель - это важное устройство для обеспечения безопасности и надежности электрических систем. Он предназначен для защиты от перегрузок и коротких замыканий, но как правильно выбрать подходящий выключатель для конкретных потребностей? В этой статье мы рассмотрим ключевые факторы, которые следует учесть при выборе автоматического выключателя.

1. «‎Определите номинальный ток и напряжение»‎. Первым шагом при выборе автоматического выключателя является определение номинального тока и напряжения вашей электрической системы. Номинальный ток выражается в амперах (А) и указывает на максимальный рабочий ток автомата. Номинальное напряжение обычно измеряется в вольтах (В) и указывает на рабочее напряжение системы. Убедитесь, что выбранный выключатель соответствует этим параметрам.
2. «‎Выберите тип выключателя»‎. Существует несколько типов автоматических выключателей, для подключения 1-но фазной нагрузки - автоматы 1 либо 2 полюсные, для подключения 3-рех фазной нагрузки - автоматы 3 либо 4 полюсные.
3. «‎Учтите временно-токовые характеристики»‎. Временно-токовые характеристики определяют, насколько быстро автоматический выключатель реагирует на перегрузку или короткое замыкание. Они могут быть обозначены как B, C, D и т. д., где каждая буква представляет разные характеристики. Например, характеристика B предназначена для быстрой реакции, в то время как характеристика С обеспечивает более длительную задержку. Выбор характеристики зависит от конкретных нагрузок и требований к защите.
4. «‎Рассмотрите дополнительные функции»‎. Некоторые автоматические выключатели имеют дополнительные функции, такие как защита от дифференциальных токов (Differential Current Devices, RCD), защита от дуги короткого замыкания (Arc Fault Circuit Interrupters, AFCI) или функции дистанционного управления. Рассмотрите необходимость таких функций в вашей системе.
5. «‎Соблюдайте нормативы и стандарты»‎. Важно учесть местные нормативы и стандарты, которые регулируют установку и использование автоматических выключателей. Убедитесь, что выбранный выключатель соответствует всем требованиям безопасности и соответствует местным нормативам.
6. «‎Консультация с профессионалами»‎. При сомнениях или сложных требованиях всегда рекомендуется обратиться к профессиональным электроинженерам или электрикам. Они могут оценить вашу систему и предложить наилучший вариант автоматического выключателя. Также можете обратиться за консультацией к нашим менеджерам с большим опытом они с радостью подскажут как лучше поступить и помогут определиться с выбором.

Выбор правильного автоматического выключателя играет ключевую роль в обеспечении безопасности и надежности электрических систем. При правильно подобранном выключателе вы сможете избежать перегрузок, коротких замыканий и обеспечить бесперебойную работу вашей электрической системы.
