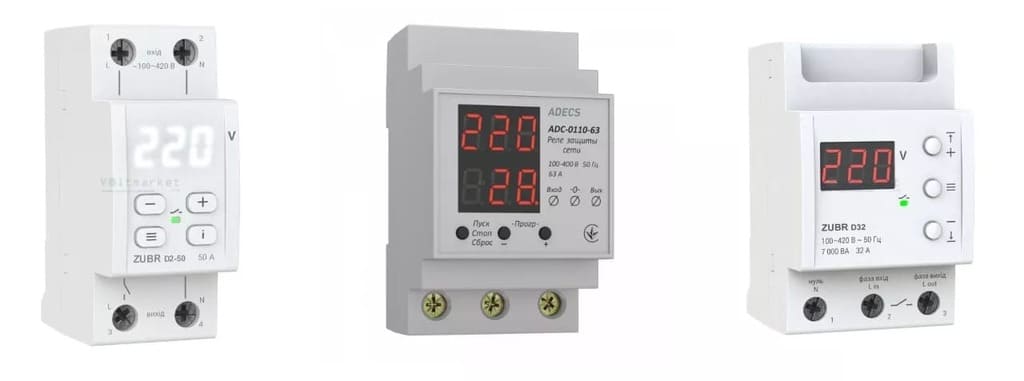

Как правильно подключить реле контроля напряжения?

Это позволяет избежать выхода электрооборудования из строя при аварийных ситуациях на линиях электропередач или подстанции. Реле напряжения является наиболее доступным решением, предлагая защиту за цену, которая может быть в 10 и более раз ниже аналогичного по мощности стабилизатора. Значит ли это, что реле - устройство неэффективное?

Разница между реле напряжения и стабилизатором

Стабилизатор напряжения служит для поддержания выхода на уровне 220/380В путем компенсации просадок и всплесков, возникающих в электросети. Разброс цен на стабилизаторы огромен из-за различий в конструкции. Стабилизация позволяет добиться корректной работы чувствительной техники даже при сетевых колебаниях, а также защиты от лавинообразных скачков и просадок путем аварийного отключения.

А что делает отсекатель? Отсекатель перенял лишь часть функций стабилизатора, а именно - возможность обесточить нагрузку в случаях резких и опасных скачков в сети. таким образом, мы можем сделать вывод, что реле напряжения не предназначено для обеспечения корректной работы чувствительной техники в нестабильной сети, так как не поддерживает стабильные 220/380В, однако надежно защитит электрооборудование от действительно опасных перепадов.

Как работает реле контроля напряжения

Как уже упоминалось выше, данный прибор является простым отсекателем наподобие обычного автомата, который срабатывает при определенных обстоятельствах. Обстоятельствами в данном случае является слишком низкое или высокое напряжение.

Функционально конструкцию прибора можно разделить на два узла: контроллер и силовая часть. Роль силовой части, очевидно, играет электромагнитное реле. Непрерывно измеряя поступающее напряжение, контроллер сравнивает его с заданными в программе значениями. Как правило, при выходе за нижний порог отсчитывается задержка, чтобы избежать ложных отключений при кратковременных коммутационных возмущениях. По верхнему пределу задержка обычно исчисляется десятками миллисекунд, чтобы не допустить воздействия на оборудование в результате всплеска.

Такая нехитрая и доступная схема защиты работает надежно и безотказно. Вероятность выхода оборудования из строя от всплеска в результате аварийной ситуации стремится к нулю.

Как подключается реле напряжения

А теперь рассмотрим, как правильно подключить реле контроля напряжения. Способ подключения зависит от типа РКН.

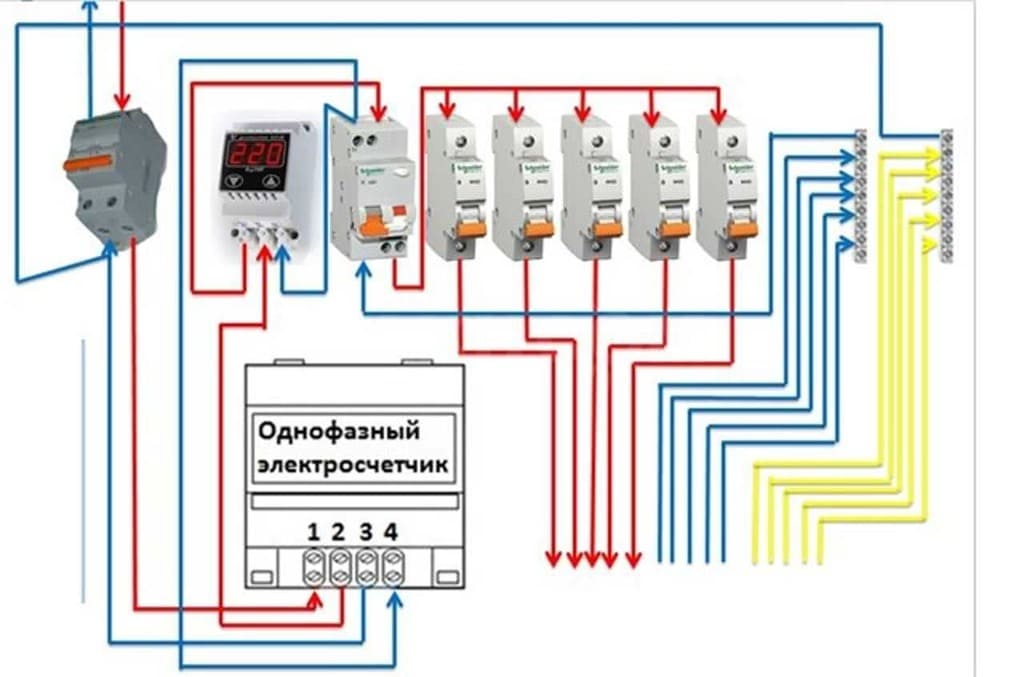

Начнем со стандартных реле напряжения, которые предназначены для клеммного подключения и монтажа на 35мм DIN-рейку. Подавляющее большинство реле относится именно к такому типу. Устройство следует подключить в правильном месте. Очевидно, что этим местом должен быть разрыв между счетчиком и вводным автоматом. Таким образом, защита будет распространяться на все автоматы, то есть на весь объект (дом, квартира, муниципальное учреждение). Также можно включать РКН в разрыв между счетчиком и непосредственно группой автоматов. В случае с однофазным реле контроля напряжения на вход приходит фаза и ноль, а на выход - только фаза. Именно она и будет разрываться в случае нарушения рабочего диапазона по напряжению. Объяснять, как подключить трехфазное реле напряжения, излишне, так как просто напросто количество выходных фаз увеличивается втрое.

Когда требуется защитить мощного потребителя (обычно это касается промышленности), не обязательно пропускать высокие токи через контакты реле. Со временем на контактах может появиться нагар и оно рано или поздно залипнет. В таком случае нагрузку можно питать через контактор, а выход РКН “повесить” на катушку этого контактора. Таким образом, срабатывание реле будет приводить к обесточиванию катушки и контактор будет разомкнут.

Еще стоит разобрать довольно популярный для квартир вариант - реле контроля напряжения с подключением в розетку. Когда мощность реле не превышает 3,5 кВа, нет смысла устанавливать его на DIN-рейку в электрощите, так как мощности хватит ровно на одну розетку. Поэтому РКН на 3,5 кВа и ниже выполняются в виде компактного прибора, включаемого непосредственно в розетку. Это превосходное решение, если Вы желаете, чтобы при скачках напряжения выключались только определенные электроприборы, а не все оборудование в доме/квартире

Настраиваемые возможности РКН

Любое реле напряжения имеет базовый или расширенный настраиваемый функционал. К базовым настройкам относятся три параметра: верхний и нижний предел, при котором отключается нагрузка, а также время задержки повторного включения. Последнее особенно актуально для холодильной техники и прочего электрооборудования с компрессором в своем составе. Выставляются настройки при помощи потенциометров, либо кнопок управления.

К расширенным возможностям можно отнести защиту по температуре и дополнительные настройки, позволяющие выставить задержки на срабатывание, максимальный ток нагрузки и прочие параметры. Также пользователи часто интересуются реле контроля напряжения с поддержкой Wi-Fi. Такие реле можно контролировать и настраивать через приложение на смартфоне, находясь в любой точке мира.

В большинстве случаев заводские параметры реле напряжения отлично подходят для бытовой нагрузки, однако данные не учитывают специфику конкретной техники, которую Вы хотите защитить. В таком случае полезно ознакомиться с инструкцией по эксплуатации не только для правильного подключения, но и для ознакомления с возможностями РКН и тонкой настройки параметров.
