Как выбрать реле давления воды для насоса: принцип работы и критерии выбора

Автоматизированные системы водоснабжения частных домов, квартир или других объектов обязательно должны оснащаться регулирующими приборами, которые защищали бы насосы от преждевременной поломки из-за «сухого хода». Наиболее распространенным вариантом являются реле давления воды, отвечающие за отключение и включение насосных агрегатов при достижении напора в системе определенных показаний.

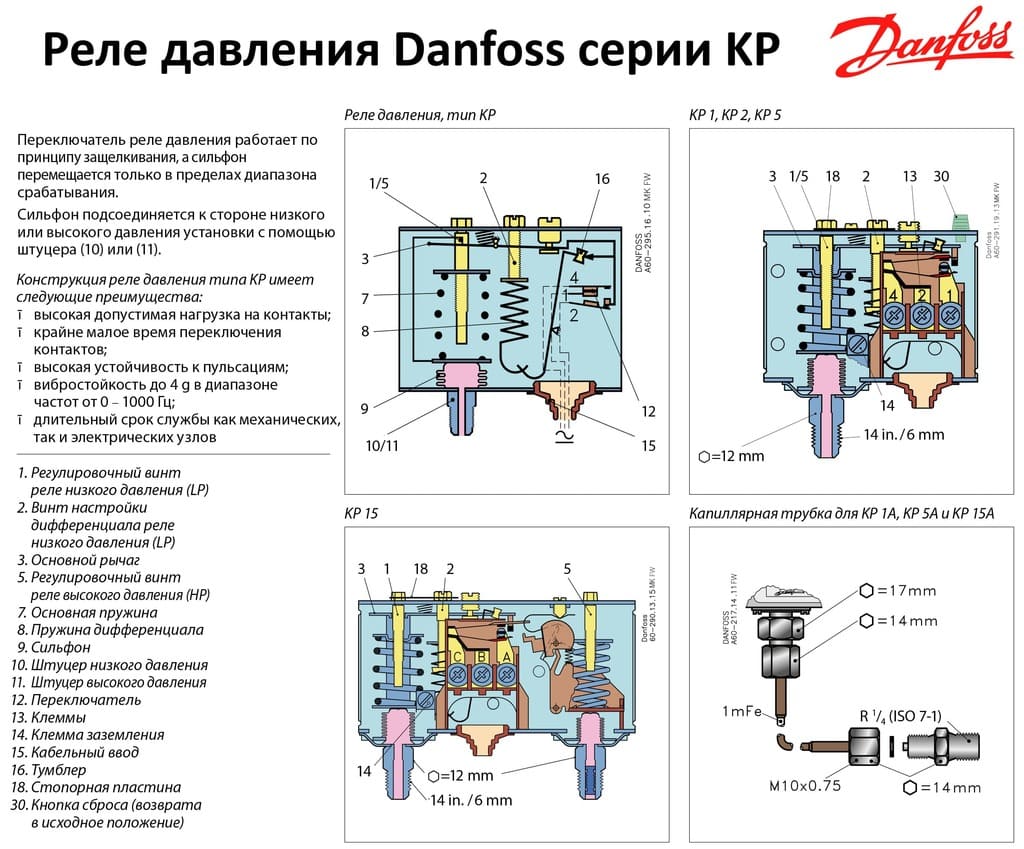

Конструкция защитных устройств

Все модели реле давления воды имеют практически одинаковую конструкцию: устройства различаются только формами, габаритами и вспомогательными компонентами (внутренним манометром, дисплеем и пр.). Реле обычно выполнены в пластиковом корпусе со стальным основанием, двумя регулирующими пружинами разных размеров и клеммами для подключения прибора к сети электропитания и самому насосу (клеммы дополнительно могут иметь вывод на контур заземления). В нижней части корпуса реле давления (за мембраной и поршнем) располагается винт, с помощью которого защитный прибор крепится к штуцеру.

Принцип действия устройства

При воздействии напора воды в насосном агрегате мембрана оказывает давление на поршень. Вследствие этого происходит замыкание или размыкание контактов, расположенных на отдельной платформе, что приводит к включению или отключению насоса. Важную роль играют пружинные регуляторы.

За включение насоса (при падении давления до установленной отметки) отвечает большая пружина, способствующая опусканию платформы, замыканию контактов с запуском насосного агрегата. Посредством меньшей пружины платформа начинает подниматься, когда давление повышается до определенного уровня, что приводит к размыканию контактов и отключению насосного агрегата.

Критерии выбора регулирующих приборов

При покупке реле давления для гидроаккумуляторов или насосов важно учитывать следующие моменты:

• минимальный и максимальный порог рабочего давления: большинство бытовых предохранителей работают с номинальным диапазоном от 0,5–1 до 2–5 бар;
• наличие защиты от сухого хода остановит работу насоса при отсутствии воды, что предотвратит перегрев и выход электродвигателя из строя;
• наличие манометра на корпусе, что облегчит контроль работы регулирующего прибора (в одних моделях манометр является скрытым, а в других значения давления выводятся на небольшой ЖК-экран);
• степень защиты корпуса к внешним воздействиям влаги и пыли: одни реле выпускаются в корпусе с исполнением IP44, другие защищены по стандарту IP55.

Купить реле давления воды для насоса в Москве можно в интернет-магазине «МВБ». В каталоге представлен широкий ассортимент защитных и регулирующих устройств именитых российских и мировых брендов. На устройства действует официальная гарантия от производителей. Мы предлагаем только качественные товары по оптимальным ценам с оперативной доставкой по всем городам России.
