Как выбрать цоколь лампы и какие они бывают

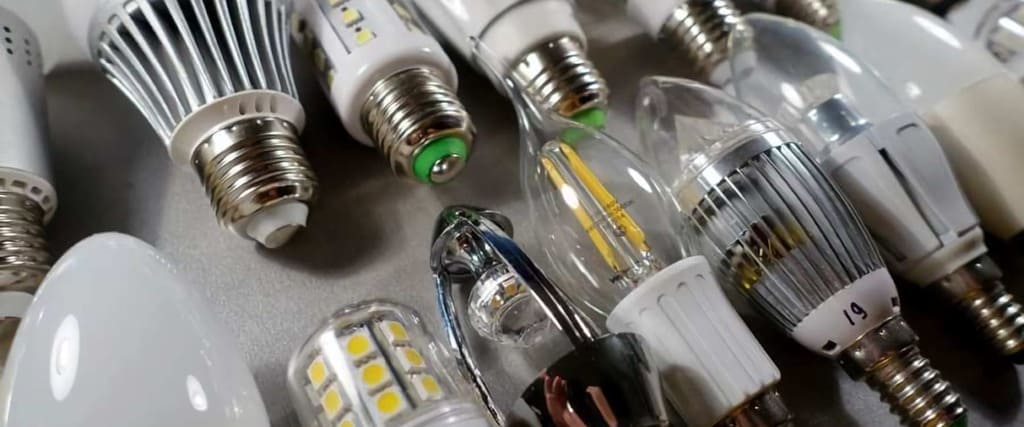

Практически все осветительные устройства, не считая светодиодных со встроенными диодами, излучают свет с помощью лампочки. Каждая лампочка состоит из двух главных компонентов — колба и цоколь. Первая с ее содержимым излучает свет, а второй отвечает за фиксацию лампочки в патроне и подачу на нее электричества. Формату цоколя лампы стоит уделять не меньше внимания, чем виду колбы.

В быту чаще всего используется пара типов цоколей ламп: резьбовой и штырьковый.

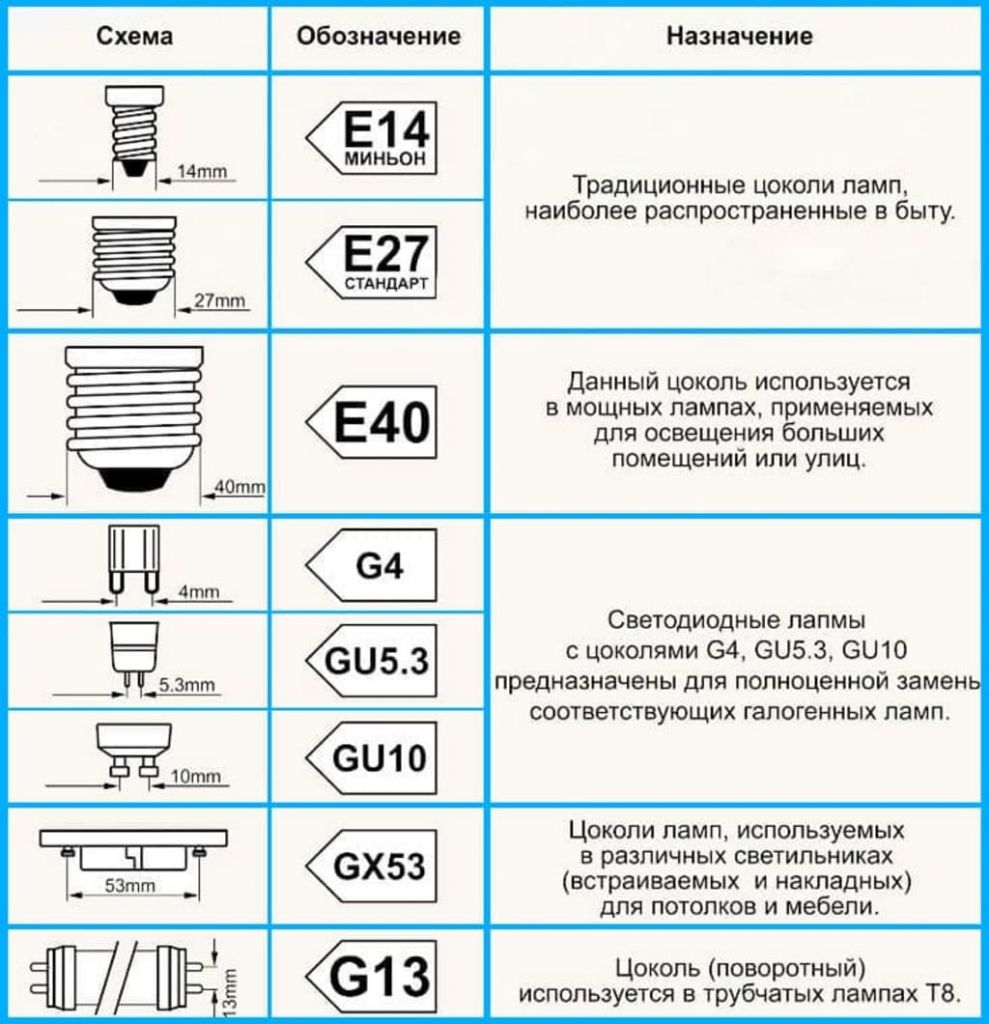

Всем разновидностям присвоена маркировка, состоящая из букв и цифр. С помощью буквы описывают тип: Е обозначает наличие резьбы, а G — штырей. Далее стоит число, обозначающее диаметр цокольной части или промежуток между штырями, выраженные в миллиметрах. Собственно, маркировка — самый простой способ, как узнать размер цоколя лампы. Для остальных видов цоколей ламп со сложной конструкцией предусмотрена и другая, усложненная маркировка.

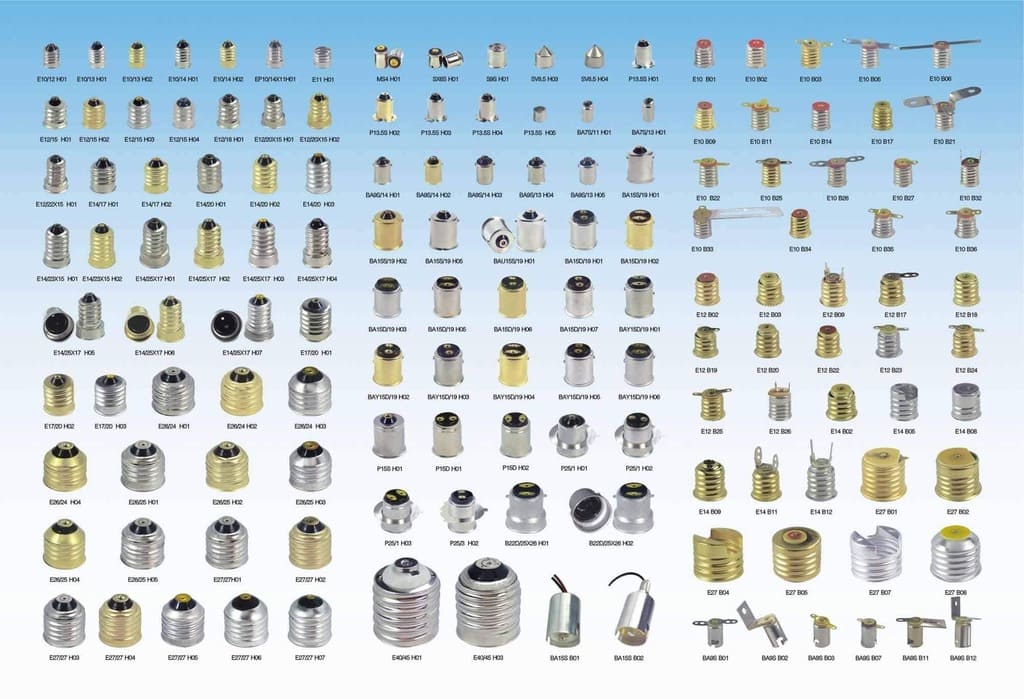

Резьбовой формат

Раньше винтовой цоколь встречался только у ламп накаливания, при этом маркировался преимущественно Е27. Цифра в маркировке указывает на то, что диаметр цоколя составляет 27 мм — это стандартный размер для бытовых светильников. Работает этот вид цоколя ламп освещения на переменном токе, предназначен для сетей с напряжением от 12 до 380 Вольт.

Резьбовой вариант используется с разными лампочками, которые нужны для освещения помещений и уличного цвета. Конструктивно он представляет собой цилиндр, на алюминиевом корпусе которого нанесена резьба. На его конце есть контакт с подключенными к немуся электродами. От последних идет подключение к вольфрамовой нити. Когда через контакт подает ток, он по этой цепочке идет к спирали в колбе и та начинает светиться. В LED лампочках в цокольную конструкцию встраивают специальный драйвер. Лампы со стандартным цоколем бывают типа «экономок» и галогенные.

Размер цоколя лампы накаливания и других видов бывает и другим:

• Е14 — «младший брат» Е27, более короткий и узкий. Лампы с маленьким цоколем используются в миниатюрных бра, люстрах свечного типа, точечных светильниках. Лампочки с таким цоколем иногда носят название миньоны из-за их миниатюрности. Конструктивно они такие же, как Е27, и бывают таких же типов — накаливания, галогенные, светодиодные, энергосберегающие.
• Е40 — «старший брат» Е27. Это более мощные лампы, иногда в десятки раз превышающие мощность обычных ламп. Размеры цоколя ламп большие: диаметр 40 мм, высота 47,75 мм. В бытовых условиях такие лампочки не используются. Они предназначены для освещения больших помещений, производственных цехов и используются для уличного света.

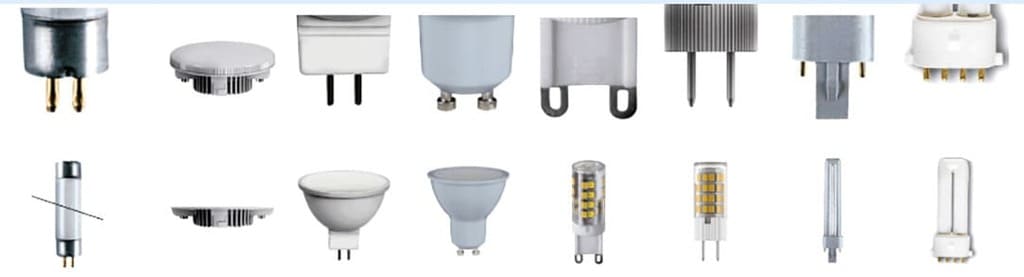

Штырьковый тип

Штырьковая цокольная часть маркируется буквой G. Цифра после нее указывает на расстояние между штырьками, а точнее — между их центрами. Используется цоколь в люминесцентных лампах и галогенных, при этом бывает как небольшой, так и крупный.

Особенность этой разновидности в малой площади конструктивного элемента, благодаря чему его можно использовать для миниатюрных устройств освещения. Один такой источник целиком может быть равен стандартному цоколю Е27.

Этот тип цоколя люминесцентных ламп чаще всего используется в точечном освещении.

Отдельного внимания заслуживают лампочки с цоколем GU. В его маркировке вторая буква указывает на экономичность энергопотребления. В целом, штырьковые лампочки компактные, удобные в обслуживании и столь же распространенные, как резьбовые.

Среди самых популярных стоит выделить такие штырьковые типы цоколей ламп освещения:

• G4. Корпус бывает из пластика, металла и керамики. Первые два более надежные, а керамические используются для галогенных лампочек в связи с тем, что они способны выдержать сильный разогрев во время использования. Лампочки с таким цоколем работают с напряжением 12 Вольт, обычно применяются для точечного света в натяжных потолках, в настольных светильниках и декоративной подсветке.
• GU10. Отличие от других моделей в наличии утолщения на концах штырьков. Благодаря этому лампа фиксируется быстро и более крепко — для этого ее нужно всего лишь повернуть. Устройства этого типа работают с напряжением 220 Вольт. GU10 совместимы только с аналогичным патроном, в другой их вставить нельзя. Буква U указывает на энергосберегающее свойство, а значит, относит источники света к энергосберегающим лампам с маленьким цоколем. С этой цокольной конфигурацией выпускаются галогенные, люминесцентные, металлогалогенные, LED-лампочки. Применяются в точечном свете, декоративной подсветке и для фасадного освещения.
• GU5.3. Используются преимущественно для вспомогательной подсветки, а при достаточном количестве могут стать источником общего освещения в офисном и домашнем помещении. В особенности этот тип актуален для точечного света в натяжных потолках. Монтаж максимально простой и надежный.
• G53. Штырьки в нем плоские, а не цилиндрические. Применяются источники с таким цокольным элементом во встраиваемых светильниках для общего освещения, декоративного и акцентного света, фасадной подсветки. Идеальный вариант для светильников, от которых требуется создание направленного света. Лампочки с цоколем G53 используются в авиа и авто технике, светосигнальной промышленности.
• GX53. Буква Х в маркировке указывает на утолщение штырька на конце. Лампочки этой разновидности в основном используются в натяжных и подвесных потолочных конструкциях. Длина цокольного элемента составляет 28 мм. Он работает от переменного тока и не требует применения понижающего трансформатора. Благодаря большому диаметру можно использовать с большим количеством LED-источников, увеличивая общую яркость и мощность лампочки.
• G13. Применяется для люминесцентных лампочек. Иногда встречается с LED-источниками с трубчатой колбой. В этом цоколе предусмотрена пара латунных штырьков, которые зафиксированы на держателе, а уже он установлен в металлический стакан. Длина штырьков 7 мм, поэтому вся цокольная конструкция довольно компактная. В быту лампы с ней используются крайне редко: в основном их применяют для общественных мест, производств, складов, офисов, образовательных и медицинских заведений, хотя и там они тоже не очень распространены в наше время. Это связано с содержанием ртути в самих лампах и трудностями, связанными с их утилизацией. Важно знать, что подключить напрямую в сеть 110 Вольт или 220 Вольт их нельзя. Обязательно нужно пускорегулирующее устройство — электронное или электромагнитное. Подключать такие устройства должны только электрики, знающие тонкости монтажа и соблюдающие ТБ.

ВАЖНО! Такие лампочки не дают заднего света, экономичны и долговечны. Они не выделяют вредоносных веществ, мгновенно включаются на всю мощность, экологически безопасны, дают приятное свечение, похожее на дневное, и не перегреваются во время работы, поэтому не несут риска возгорания.

Какие еще бывают цоколи у ламп?

Помимо резьбовых и штырьковых есть и другие виды цокольных конструкций, менее распространенные:

• R — с контактами, которые утоплены в отверстия с пружинами. Применяются для автофар и уличных прожекторов.
• B — штифтовой. В патроне лампочка крепится за счет боковых штифтов, при этом нет никакой резьбы. Используется для направленного света.
• S — софитный. Предназначен для источников света для сценического оснащения, декоративной интерьерной подсветки. Автомобилисты встречают его в подсветке салона и номерного знака.
• T — телефонный. Применяется для подсветки оборудования и в пультах ДУ.
• К — кабельный. Редкий, востребован в узкопрофильных электроустановках и оранжереях.
• Р — фокусирующий. В него дополнительно встроена линза для получения направленного светового луча. Этот тип встречается в карманных фонариках, кинопроекторах и т.д.

Тонкости подбора цоколя ламп

Виды цоколей светодиодных и других ламп разнообразны, а выбирать их мы советуем строго под форму и размер патрона в конкретно взятом светильнике. Если у вас стандартное резьбовое подключение, отдайте предпочтение светодиодному источнику, т.к. он экономичнее и долговечнее в разы по сравнению с лампами накаливания.

ВАЖНО! Чем меньше хрупких компонентов и выступающих частей в цокольной конструкции, тем больше срок ее службы. Металлические изделия в этом плане более гибкие и ломкие, если говорить о бюджетных моделях. Ведущие европейские и российские производители выпускают лампы с цоколями, которые практически не подвержены никаким внешним негативным факторам.

Если вы затрудняетесь с выбором, мы всегда готовы помочь.

Ответы на часто задаваемые вопросы

Как узнать какой цоколь нужен?

Чтобы узнать нужный цоколь, посмотрите на маркировку лампы или изучите руководство по эксплуатации для соответствующей информации.

Какие бывают виды цоколей лампочек?

Цоколи лампочек могут быть разнообразными, включая стандартные типы, такие как E27, E14, и GU10, специализированные для определенных видов ламп, G4 для галогенных ламп или T5 для люминесцентных.

Как определить тип цоколя?

Определить тип цоколя лампочки можно по его буквенно-цифровой маркировке (E27), где буква обозначает тип (E — резьбовой, G — штырьковый), а цифры — диаметр резьбы или расстояние между штырьками в миллиметрах.
