Как выбрать вызывную панель для домофона: виды, характеристики и монтаж

Вызывные панели в домофонной системе – это устройства, предназначенные для идентификации посетителей, желающих войти на территорию или в здание. Они обеспечивают возможность взаимодействия между посетителем и жильцом/владельцем.

Основные функции вызывной панели включают:

• удалённую связь с абонентом;
• безопасность и контроль доступа в помещение;
• открытие или блокировка двери.

Вызывные панели могут быть обычными (голосовыми) или с видеокамерой для визуальной идентификации посетителя.

Как выбрать вызывную панель

Сегодня на рынке представлен большой выбор панелей для управления доступом в помещения. При выборе модели, обратите внимание на основные характеристики:

• производитель – CTV, BPT, Bas-IP;
• тип устройства – IP, FHD, CVBS и т.д.;
• количество абонентов – один, два, многоквартирная вызывная панель;
• тип кнопки вызова – механическая или сенсорная;
• наличие камеры (видеодомофон);
• параметры видеосигнала – формат, разрешение;
• характеристики камеры – угол обзора, возможность регулировки положения;
• наличие блока управления замком;
• наличие подсветки;
• метод разблокировки – QR-код, Face-ID, код доступа, магнитный ключ, приложение для смартфона и т.д.

Эти фильтры позволят выбрать оптимальное решение, учитывая необходимые характеристики и ваши предпочтения.

Популярные модели вызывных панелей

В ассортименте МВБ представлены домофоны известных брендов:

1. Dahua – китайский производитель, который производит высококачественные камеры видеонаблюдения, видеорегистраторов, видеодомофонов и других устройств безопасности;
2. Hikvision – еще один бренд из Китая известный надежностью и долговечностью продукции. Они предлагают разные охранные системы, домофоны;
3. Commax – корейская компания, которая производит IP-домофоны и комплектующие к ним.

Чтобы получить консультацию для выбора производителя или модели уличной вызывной панели, обратитесь к нашим менеджерам.

В чем разница между IP и аналоговыми вызывными панелями?

Предлагаем познакомиться с основными характеристиками систем в сравнительной таблице.

Нужна ли антивандальная вызывная панель?

Если вы хотите обеспечить дополнительную защиту вашему домофонному оборудованию от повреждений, то рекомендуем антивандальные вызывные панели.

Они обычно имеют прочные корпуса и устойчивы к механическим воздействиям, ударам и попыткам разрушения. Если ваш дом или офис находятся в месте, где есть риск повреждения оборудования, на улице или в общественном месте, то антивандальная вызывная панель будет полезным дополнением для безопасной жизни. Если ваше местоположение относительно безопасно и риск вандализма отсутствует, то обычной панели будет достаточно.

Монтаж и настройка вызывной панели

Вызывная панель — один из элементов видеодомофона. Любой пользователь может приобрести оборудование, которое содержит в составе: кнопку, сенсорную или физическую, динамик и микрофон, считыватель бесконтактных карт. Более современный тип вызывной панели – это совокупность всех возможных функций в одном корпусе: перечисленные плюс наличие цифровой клавиатуры для набора кодов и электронный или электромагнитный ключ имеющий возможность принимать разные типы карт и брелков.

Любая вызывая панель должна обладать встроенной видеокамерой. Они могут отличаться разрешением, углом обзора, возможностью работы в ночное время. Опционально панель вызова может комплектоваться инфракрасной подсветкой для более качественного изображения в ночное время. Инфракрасная подсветка в домофон активируется при нажатии на кнопку вызова либо по встроенному датчику освещенности.

Практически все модели имеют повышенную устойчивость к резким изменениям погодных условий и разнице температур. Одни и те же панели вызова можно устанавливать как внутри помещения, так и на улице. Чаще всего все модели комплектуются уличным козырьком, который будет защищать камеру от боковых засветок и прямого попадания кабель.

При самостоятельной установке домофона нужно выполнить следующие действия:

• рассчитать определённое сечение кабелей;
• протянуть кабель (важный момент, расстояние от электрокабеля — 0,50 м как минимум);
• настроить монитор домофона;
• установить и настроить вызывную панель.

Рекомендуется осуществлять установку вызывной панели домофона на высоте 1,5 м от пола . До начала установки оборудования на створку двери или стену, следует проверить его рабочее состояние.

Как правильно подключить панель вызова домофона?

Как монтаж, так и введение в строй панели вызова домофона не требует от человека наличия определённых навыков в работе с электротехникой. Но прежде чем устанавливать это устройство, надо ознакомиться с инструкцией.

В зависимости от того, что входит в комплектацию домофона, имеется 3 варианта подключения панели вызова к этому устройству.

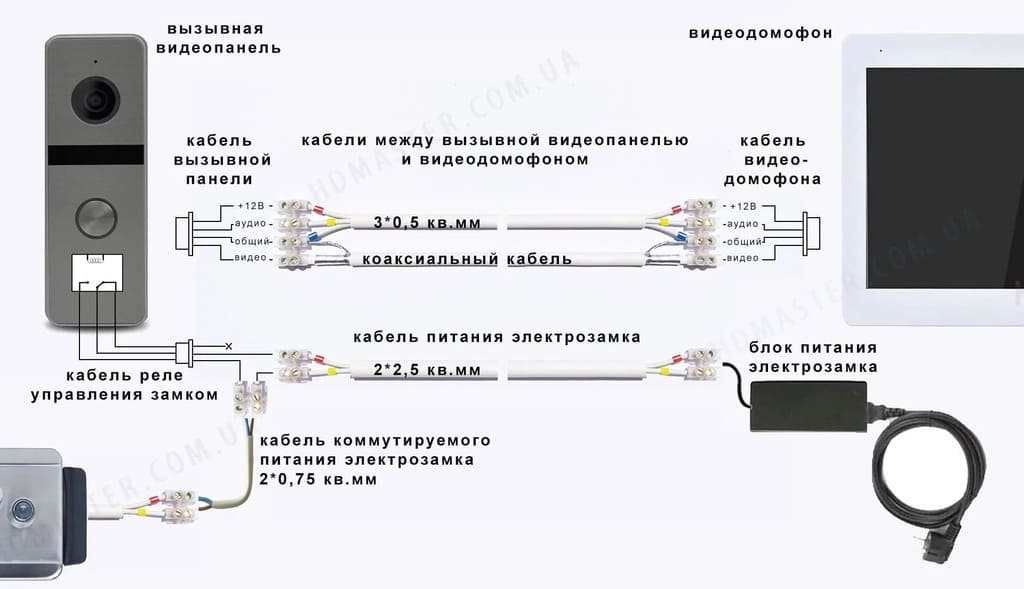

Самая простая схема подключения вызывной панели — соединение панели напрямую с монитором контактными кабелями.

Второй вариант — присоединение панели вызова к блоку питания, монитору и электронному замку.

Самой сложной схемой подключения панели вызова домофона — соединение с монитором, блоком питания, электронным замком и с контроллером, который имеет вмонтированный считыватель. В 3 варианте панель вызова подключается и к контроллеру, и к монитору с помощью применения 2 кабелей.

Чтобы не ошибиться с подключением к домофону пульта вызова, нужно придерживаться схемы, которую предлагает производитель.

Основные условия и порядок подключения

Основным условием подключения панели вызова видеодомофона - строгое соблюдение инструкции.

Подключение вызывной панели к видеодомофону происходит следующим образом:

• проверка устройства на работоспособность. Для этого на бухте провода нужно одну сторону панели подключить вызывную кнопку, а на другую – монитор, следуя инструкции по установке оборудования;
• после прокладки проводов необходимо установить монитор, пульт вызова и другие элементы видеодомофона;
• к монитору панель вызова подключается 4 проводами (общий кабель — чёрного цвета, аудиоканал — жёлтого, видеоканал — белого, +12В – красного). Если в комплектации есть дистанционно управляемый магнитный замок, к нему от щитка вызова нужно вывести отдельный кабель;
• нужно включить монитор и посмотреть, загорелся ли индикатор устройства. Если есть электронный замок, надо включить в сеть блок питания;
• затем нужно протестировать введённые в строй оборудования – нажать на кнопку щитка вызова, в результате чего на мониторе будет слышен звук, а на видеокамере появится изображение;
• по завершении необходимо проверить присутствие в видеодомофоне связи.
