Клеммы для соединения проводов

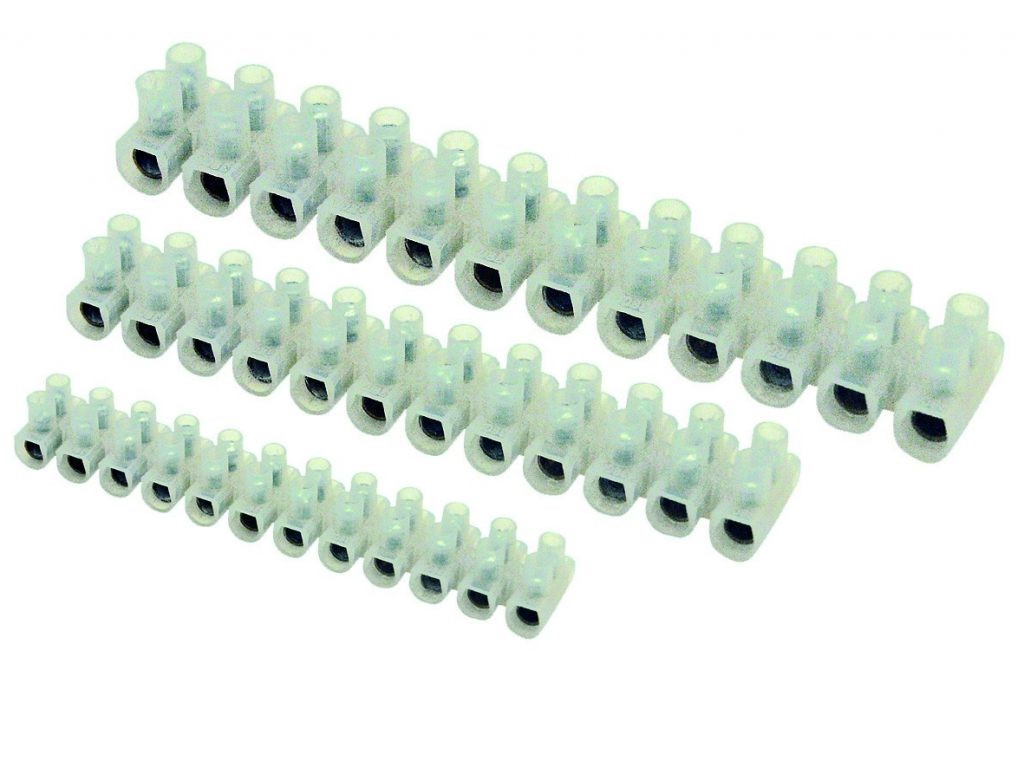

Клеммы для соединения проводов бывают различных типов, разных размеров, но выполняют одну функцию - соединяют провода, практически ни один монтаж не обходится без соединительных клемм. Клеммная колодка – это электротехническое изделие, которое служит для соединения проводов.
Пара с металлических контактов расположена в диэлектрическом корпусе. По правилам устройства электроустановок оконцевания, ответвления и отсоединение токопроводящих жил должно производиться способом опрессовки, пайки, сварки или применением клеммников. Поэтому роль колодок крайне важна в промышленной индустрии, развлекательной сфере и быту.
Плюсы и минусы клемм
Основным недостатком электроустановочного аксессуара, что необходимо дополнительное место в распределительном щитке, шкафах либо коробках. Клеммы имеют следующие плюсы:
- исключено образование искр при монтаже и эксплуатации;
- можно объединить проводники с алюминия и меди;
- элементарная установка (для монтажа не требуется особых инструментов);
- скорость монтажа (достаточно 1-2 минуты и кабеля соединены);
- экономия бюджета (они на порядок дешевле скрутки либо пайки).

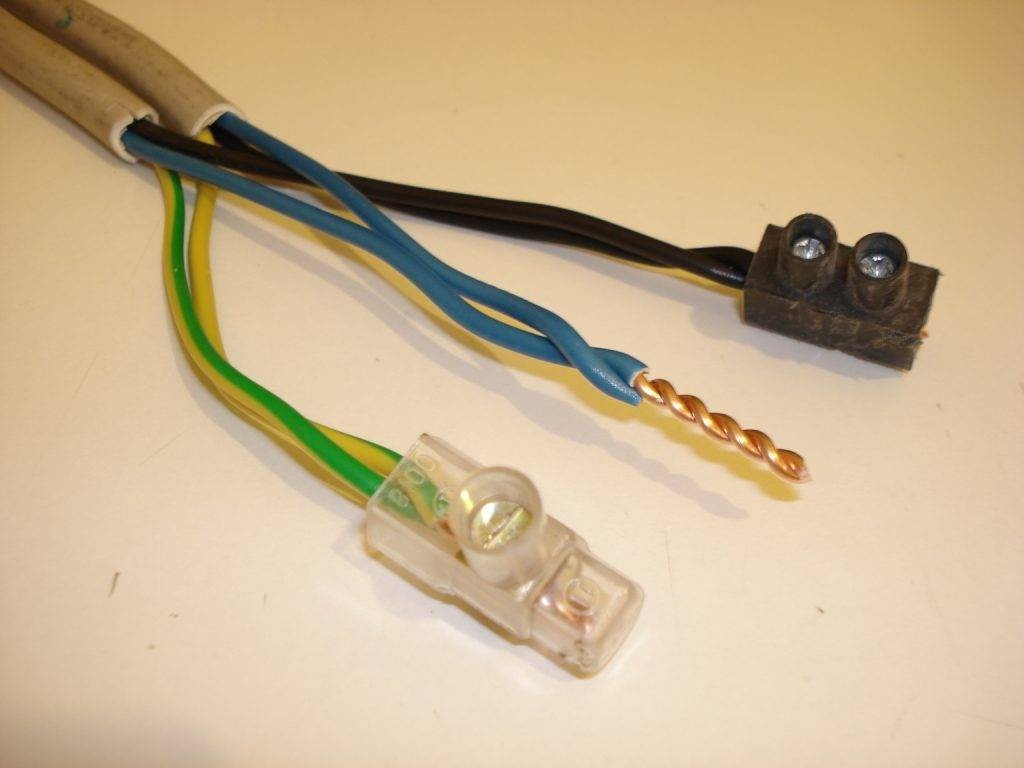

Зажимы для проводов и их виды
По предназначению клеммники можно разделить на соединительный и распределительный вид.
- Соединительные – без труда объединяют в одно целое два провода. Вариант для укладки электрической проводки, при монтаже выключателей, переключателей, диммеров, розеток, светильников и прочего инвентаря.
- Распределительные зажимы (колодки) – используются для разветвления кабелей при входе на промышленные, административные, коммерческие или бытовые объекты.
Где уместно использовать клеммы
Клеммные соединения используются в различных сферах народного хозяйства:
- при монтаже электропроводки;
- незаменимы в электронике, при изготовлении плат, они рассчитаны на более низкие токи и напряжения;
- клеммы крепятся на DIN-рейки, эксплуатируются в электрощитах с низковольтным оборудованием;
- для комфортного и правильного расположения электропроводов в распредщитке рекомендовано применять кросс-модуль.
Виды клеммного соединения
По конструктиву различают типы зажимов для соединения: винтовой и самозажимной. Винтовые клеммы зажимают провода к контактным группам при помощи мощных винтов. Запрещено применение таких типов соединений в местах с повышенными вибрационными и акустическими волнами. Речь идет о станках, машинных механизмам и прочему промышленному инвентарю. От постоянного влияния вибрации, крепление может раскрутиться и ослабеть. Они выдерживают максимальное напряжение до 600В при 40 Ампер. Такие клеммники, были разработаны специально для силовой группы кабелей.

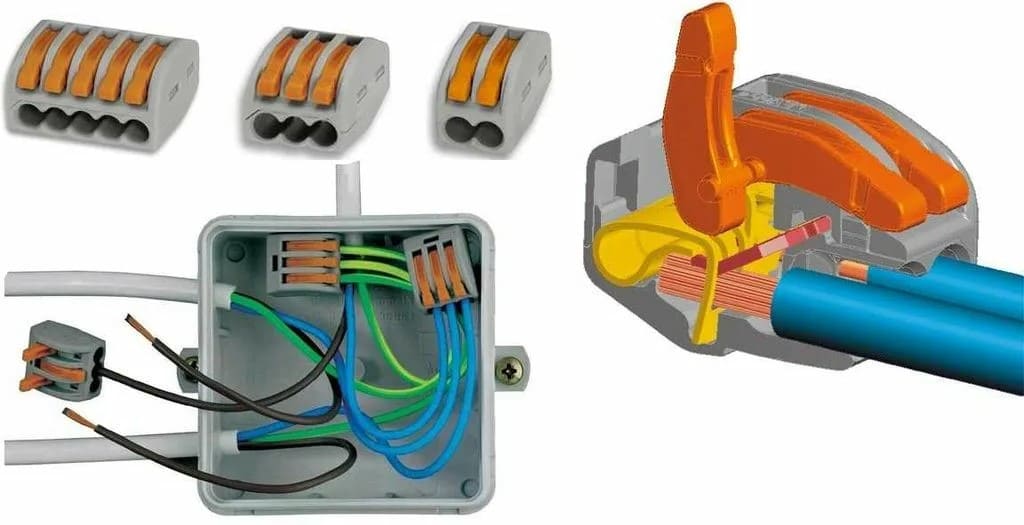

Самозажимные или пружинные клеммы бывают многоразового и одноразового пользования. Многоразовый тип укомплектован универсальным рычажком для отсоединения токоведущих жил. На каждую клемму наносится гравировка с указанием допустимого сечения кабеля.
