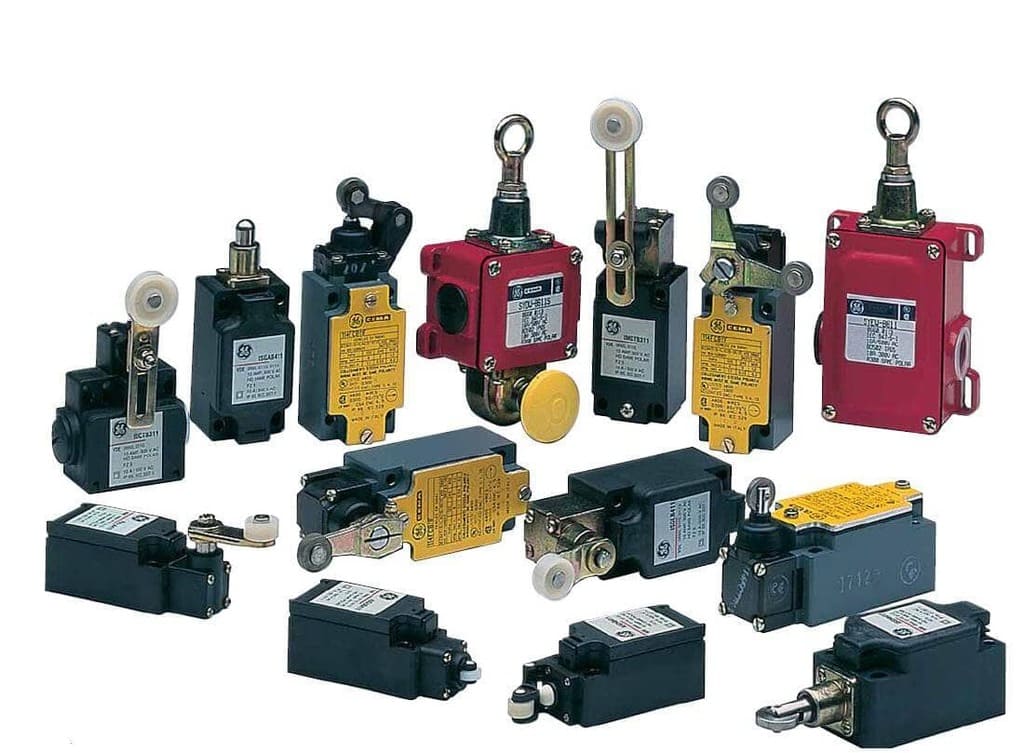

Концевой выключатель
Концевой выключатель - это коммутационные аппарат, посылающий сигнал управления, когда подвижный элемент системы достигает крайнего положения. Используется для контроля и ограничения движения устройств и механизмов и применяются в быту и на производстве: в конвейерных линиях, в системах сигнализации и освещения, при монтаже автоматических ворот.
Концевики - одна из разновидностей путевых выключателей, аппаратов для замыкания и размыкания электрических цепей в системах автоматического управления электроприводами. В определенных точках заданной траектории движения подвижный элемент вызывает замыкание или размыкание соответствующих контактов путевого выключателя. Это провоцирует появление электрических сигналов и приводит в действие устройства управления автоматизированного электропривода.
Концевой выключатель как элемент автоматизации процессов
Контроль положения движущихся частей механизмов и устройств - необходимая часть многих технологических процедур. Так как диапазон применения очень широкий, производят всевозможные типы концевиков, которые дифференцируются по:
- конструктивному исполнению,
- габаритам,
- используемым материалам (применяют металлы, пластмассу, резину),
- скорости размыкания контактов и их количеству,
- различной степени защиты от воздействий окружающей среды: открытые, пыле,- брызго,- водо- и взрывозащищенные.
Независимо от вида и назначения, концевой датчик должен обладать рядом характеристик: надежностью срабатывания, безопасностью применения для людей и механизмов, прочностью и высокой механической и электрической износостойкостью. Применяемые в бытовых целях элементы должны быть еще и максимально бесшумные. Концевые датчики производятся различными приводами:
- с роликом (может быть реверсивный, продольный, на рычажке или с угловым действием);
- с кнопкой;
- с рычагом;
- с вращающейся трубкой, кольцом или петлей;
- и пр.
Выбор концевика определенного типа зависит от его назначения и сферы применения. Необходимо учесть тип привода, количество и тип контактов («НО» - нормально открытый и/или «НЗ» - нормально замкнутый), номинальный ток устройства и допустимую частоту коммутаций (циклов в минуту).
Концевые выключатели общего назначения
Сфера применения ограничителей обширная. В лифтовом хозяйстве такие приспособления устанавливаются для нескольких звеньев технологических процессов одновременно: датчики максимального и минимального уровня движения кабины, сигнализация открывания и закрывания дверных створок или обрыва каната.
Широко применяют концевики при автоматизации движения ворот и дверей: когда откатные или подъемные ворота двигаются между двумя ограничителями. В охранных системах используются для срабатывания сигнализации при открывании двери или створок ворот.
Устройства для домашнего применения
В быту концевые датчики применяются повсеместно: для регулировки освещения в помещениях, в механизмах подъемных штор и ролет, для включения света в раздвижных шкафах. Особенность моделей, применяемых в домашних системах - легкость в установке и мини габариты.
Компактные микро концевики часто устанавливаются в мебели. В секциях шкафов-купе, где при открывании дверцы кнопка отжимается и подает сигнал на включение освещения. Работают такие элементы в бытовых приборах - принтерах, сканерах.
Концевые датчики для промышленных предприятий в России
Автоматически и конвейерные линии, подъемники, металлорежущие станки и пилорамы: здесь не обойтись без ограничителей движения. Машиностроение, металлургия, авиационные механизмы, горнодобывающая промышленность - для использования в этих отраслях выпускают концевые выключатели специальных серий.
Они отличаются повышенной прочностью, устойчивостью к физическим и химическим воздействиям, надежностью конструкции и составляющих элементов, часто полной герметичностью.
Как выбрать и купить подходящий концевик
Выбор конечного датчика целиком зависит от того, в какой системе и для каких целей он будет использоваться. Чтобы не ошибиться с определением характеристик, свяжитесь с нашими консультантами по телефонам. Мы профессионально поможем выбрать ограничители и оперативно оформим заказ.
