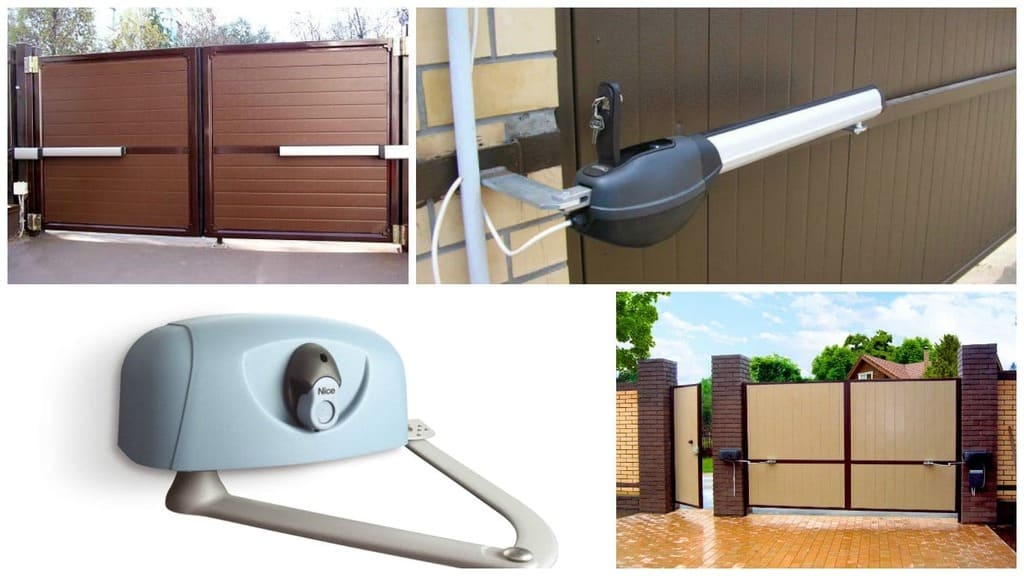

Линейный или рычажный привод для распашных ворот: как геометрия столбов определяет выбор

Линейный привод для распашных ворот и рычажный привод для распашных ворот — два разных решения. Выбор между ними определяет геометрия столбов, а не цена и не бренд. В каталоге десятки приводов, продавец хвалит то, что есть в наличии, а какой подойдёт под ваши опоры — непонятно. Одни покупают линейный привод, который упирается в кирпичную колонну. Другие переплачивают за рычажный там, где хватило бы простого червячного.

Линейный привод: как работает и когда подходит

Линейный (червячный) привод — шток, который выдвигается и задвигается, толкая или притягивая створку. Корпус крепится к столбу, шток — к полотну. Когда агрегат работает, шток меняет длину, и секция открывается или закрывается.

Ограничение — геометрия. Линейному изделию нужно свободное пространство между опорой и полотном в закрытом положении. Если столб широкий (кирпичная колонна 40–50 см), а петля расположена близко к внутреннему краю, шток при открывании упирается в угол. Агрегат либо не откроет секцию полностью, либо быстро выйдет из строя из-за перекоса.

Линейный подойдёт: узкие металлические опоры (труба 60–100 мм), расстояние от центра петли до внутреннего края столба — 0–12 см. Шток движется свободно, без контакта с препятствием.

Линейный не встанет: широкие кирпичные или бетонные колонны, глубокое расположение петель (расстояние больше 15 см). Шток упрётся в угол, нормальной работы не будет.

Рычажный привод: сложная геометрия

Рычажный привод работает иначе. Корпус закреплён на опоре и не двигается. Движется только рычаг (или два рычага, соединённые шарниром), который толкает полотно. По принципу — человеческая рука: плечо и предплечье с локтем посередине.

Рычажный подходит для широких столбов: рычаг «складывается» и обходит препятствие. Конструкция автоматизирует ворота даже с глубоким расположением петель — расстояние от оси петли до плоскости опоры достигает 380 мм. Линейный привод на такой геометрии работать не будет.

Рычажный необходим: кирпичные колонны, расстояние от петли до края столба 15–30 см и больше, сложные узлы с выступающими элементами. Рычажный привод часто выбирают для калиток или ворот с ограниченным пространством для открывания.

Минус рычажного: дороже линейного и требует чуть больше места сбоку от полотна при открывании. Если геометрия опор не позволяет поставить линейный, альтернативы нет.

Как измерить столбы за 2 минуты

Два замера — и вопрос закрыт.

Замер 1. Расстояние от центра петли до внутреннего края столба. Найдите ось вращения секции (центр петли). Измерьте расстояние от этой оси до плоскости опоры, к которой крепится система. Ключевая цифра: 0–12 см — подойдёт линейный привод; 15–30 см — линейный упрётся в угол, нужен рычажный; больше 30 см — только рычажный (или привод подземной установки, отдельная история).

Замер 2. Ширина и вес полотна. Нужны для выбора мощности. Здесь есть нюанс, о котором часто забывают.

Вес — не единственный параметр

В паспорте изделия указаны максимальный вес и максимальная ширина секции. Эти значения не работают одновременно. Агрегат, рассчитанный на 300 кг и 2 метра, не потянет полотно 300 кг шириной 2,5 метра. Смотрите график «вес-ширина» в инструкции: там показано, как максимальный вес снижается с увеличением длины.

Ветровая нагрузка. Для глухих ворот из профнастила запас мощности должен быть в 3–4 раза выше реального веса полотна. Ветер создаёт давление примерно 40–50 кг на 1 м². Секция 2×2 метра весит 100 кг, но при сильном ветре «виртуальный» вес для системы вырастает до 300 кг и больше. Изделие «впритык» по весу работает на пределе и быстро износится.

Практика: для типовой секции из профнастила (2 метра ширина, 2 метра высота, вес около 80–100 кг) нужен агрегат минимум на 300–400 кг, лучше — на 400–500 кг с учётом ветра и запаса.

Комплект: что входит и почему это важно

Для распашных ворот нужны две системы — правая и левая. Один агрегат открывает одну секцию. Покупатель видит цену «за изделие», думает, что это за всё, а потом выясняется, что нужно два.

Кроме систем, в комплект входят: блок управления (один на две системы); пульты дистанционного управления; фотоэлементы безопасности (пара датчиков, останавливающих створки, если в луче кто-то оказался); сигнальная лампа; крепёж.

Некоторые базовые комплекты идут без фотоэлементов. Проверяйте состав коробки до покупки. Фотоэлементы — требование безопасности: без них автоматические ворота могут нанести травму.

Типичные ошибки при монтаже

Даже правильно выбранное изделие можно «убить» за один сезон.

Ошибка 1. Экономия на столбах. Агрегат крепится к опоре. Если столб шатается или сделан из тонкой трубы, которая прогибается под нагрузкой, геометрия нарушается. Шток линейной системы перестаёт двигаться по прямой, появляется перекос, редуктор изнашивается. Опоры для распашных ворот должны быть капитальными: бетонирование минимум на 1 метр, металл не тоньше 3 мм.

Ошибка 2. Отсутствие механических упоров. В крайних положениях секция должна упираться в механический упор (штырь в земле или ограничитель на столбе), а не «держаться» на изделии. Без упоров агрегат постоянно работает на удержание, мотор перегревается, концевики сбиваются.

Ошибка 3. Игнорирование фотоэлементов. Автоматические ворота без датчиков безопасности — риск. Агрегат может закрыться на ребёнка или животное, если луч не перекрыт. Фотоэлементы ставятся на высоте 30–60 см от земли, линзы нужно регулярно протирать.

Ошибка 4. Слабый блок питания. В мороз пусковые токи растут. Если блок управления слабый или проводка тонкая, агрегат «задумывается», останавливается на полпути и выдаёт ошибку. Для Подмосковья лучше выбирать приводы с запасом по питанию и защитой от перепадов напряжения.

Зимняя эксплуатация

Для Московской области морозоустойчивость стоит остро. Большинство бытовых приводов заявлены для работы при −20°C…+55°C. Этого достаточно для большинства зим, но в отдельные морозные периоды нагрузка возрастает.

Механические концевые выключатели в мороз замерзают и сбиваются. Магнитные датчики (датчики Холла) надёжнее, меньше боятся грязи и холода. Смазка в редукторе густеет, сопротивление растёт. Привод без запаса мощности в мороз работает на пределе. Для регионов с суровыми зимами практикуется установка термокожуха вокруг корпуса — недорого и снижает нагрузку на пусковую обмотку.

Популярные бренды и модели

Бюджетный сегмент. AN-Motors, DoorHan — доступные линейные приводы для лёгких секций. Подходят для дач и редких выездов, но требуют внимания к состоянию опор и упоров.

Средний сегмент. Nice, Алютех — более плавная работа, защита от перепадов напряжения, ресурс выше. Для дома с ежедневным использованием.

Сложная геометрия. Came, FAAC — рычажные приводы, которые работают с широкими кирпичными колоннами и глубоким расположением петель. Дороже, но альтернативы для таких столбов нет.

Итог: как выбрать за 30 секунд

Посмотрите на опоры. Узкие (металлическая труба) и петля близко к краю — берите линейный привод. Широкие столбы (кирпич, бетон) или петля глубоко — берите рычажный. Сомневаетесь — замерьте расстояние от петли до края столба, цифра сама покажет ответ.

По мощности ориентируйтесь не только на вес полотна, но и на ветровую нагрузку: для профнастила закладывайте запас 3–4 раза. Не забудьте про две системы и фотоэлементы — обязательная часть комплекта, а не «допы».

Частые вопросы

Можно ли поставить линейный привод на кирпичные столбы? Можно, если расстояние от петли до внутреннего края столба не больше 12 см. Больше — линейный упрётся в угол, нужен рычажный.

Сколько систем нужно на распашные ворота? Две — по одной на каждую створку. В комплектах обычно идут обе системы и один блок управления.

Обязательны ли фотоэлементы? Да, это требование безопасности. Без них автоматические ворота могут нанести травму.

Что делать, если столбы уже стоят и переделывать их не хочется? Замерьте геометрию. Если расстояние от петли до края столба больше 15 см — выбирайте рычажный привод, он работает с такими опорами без переделки.
