Монтажная планка – din-рейка (дин-рейка)

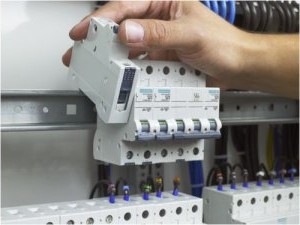

Дин-рейка поставляется как отдельное изделие или же идет в комплекте с электрическим щитом и служит для крепления различного модульного оборудования (автоматических выключателей, контакторов, дифреле и т.д.).
DIN-рейка – обобщенное название металлической планки, используемой в электротехнике как основа для установки модульного оборудования.
Как правило, в электротехнических целях используется стальная гальванизированная или алюминиевая дин-рейка. По внешнему виду она бывает сплошная или с регулярным шагом перфорации (для крепления винтами), также существуют варианты с предварительной насечкой для облегчения разделения на определенную длину.
Стандарты
Согласно DIN 43880, для монтажной рейки ширина одного установочного модуля равна 17,5 мм. Межцентровое расстояние двух расположенных рядом модулей одинарной толщины устанавливается равным 18 мм.
Расстояние между рядами реек (по вертикали) – 125 мм.
Расстояние от фронтальной плоскости монтажной рейки до фронтальной плоскости лицевой поверхности установленного на рейку модуля не должно превышать 44 мм, при этом расстояние до плоскости защитного материала модуля не должно быть меньше 47 мм.
Дин-рейка стандарта ТН35

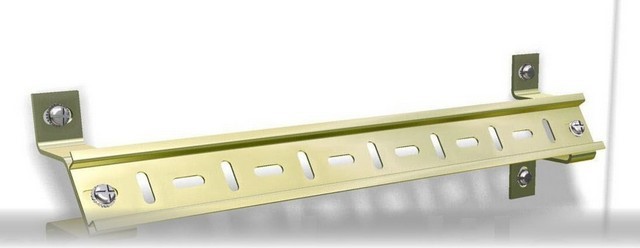

ТН35 – современная стандартная дин-рейка шириной 35 мм, изготовлена из специального металлического профиля. Стандарт на din-рейку ТН35 был разработан немецким институтом стандартизации и впоследствии принят международной электротехнической комиссией. Также TH35 принят в качестве Европейского стандарта (EN).
Дин-рейка других стандартов
Существует дин-рейка уменьшенного формата (ТН15), как по толщине, так и по ширине профиля – такие рейки обычно используются для установки малогабаритных клемм, а не аппаратов.
Разновидность по форме профиля
- образный профиль. Самый популярный форм-фактор среди всех видов дин-реек, например, идущие в комплекте к электрическому щиту (ТН35, ТН15).
- C – образный профиль. Специфический вид дин-реек, который применяется для монтажа клеммных соединений, имеющих посадочное крепление аналогичного стандарта.
- G – образный профиль. Еще более редкий форм-фактор монтажной рейки, который применяется для монтажа специфического оборудования.
