Перекрёстный выключатель: схема подключения и применение
Принцип работы перекрёстного выключателя
Что такое перекрестный выключатель и для чего он нужен. Перекрёстный выключатель применяется там, где мы хотим включать или выключать освещение с трех или более мест. Например. Спальная. При входе в спальную ставим перекрестный выключатель, а возле кровати ставим два проходных выключателя.
Тем самым, мы можем включать или выключать свет с любой из трех точек. Так же перекрестный выключатель применим и в схемах холл (коридор)- кухня-обеденный зал, холл-лестница первый этаж- лестница второй этаж, и таких вариантов множественное количество.
Перекрестный выключатель — это Ваше удобство в управлении светом в повседневной домашней жизни.
Стоимость одного одноклавишного перекрёстного выключателя отличается то одноклавишного выключатель в среднем на 80-120% дороже чем обычный выключатель. Выглядит перекрестный выключать так же, как и обычный выключатель той же серии, единственное его отличие нет точно фиксированного положения включен/выключен. Это положение меняется в зависимости выключает или включает свет в данный момент выключатель.
Одноклавишный перекрёстный выключатели есть почти у всех производителей розеток и выключателей в любых сериях, так их как Siemens, ABB, Schneider и другие
А вот двухклавишные перекрестные выключатели надо поискать, и очень часто дизайнеры закладывая их в дизайн проект это не учитывают. Поэтому при использовании их в схеме, вы должны изначально понимать, что вы будете ограничены в выборе брендов розеток и выключателей.
Основные сферы применения: где без перекрёстного выключателя не обойтись
Перекрестный выключатель (промежуточный выключатель, крестовой) – применяется в схемах управления одним источником света с разных мест. Устанавливается такой промежуточный выключатель (в схеме) – между проходными выключателями.
В случаях когда требуется управлять одним источником света с более чем двух мест на помощь приходит перекрестный выключатель, он же крестовой и перекрестный. Установка промежуточного выключателя происходит, как уже описывали выше, между проходными переключателями и их количество не ограниченно, это связанно с тем, что в принципе работы каждого промежуточного выключателя заложена банальная переброска контактов. Популярные места применения таких схем подключения: длинные коридоры, большие лестничные марши и другие схемы управления светом.

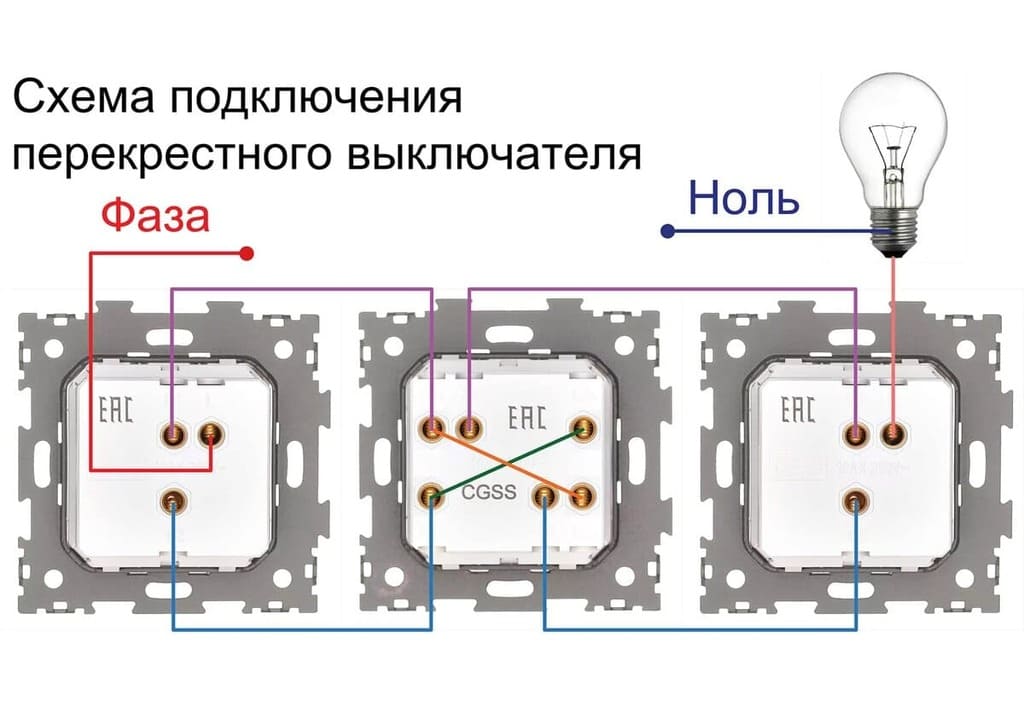

Схема подключения перекрёстного выключателя

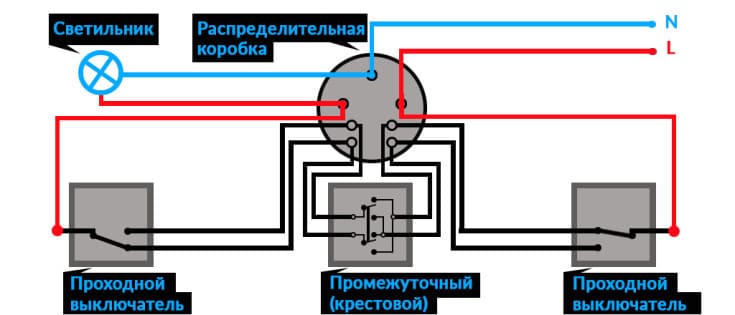

Внизу на рисунке схема подключения перекрестного выключателя через распредкоробку (схема из трех точек).

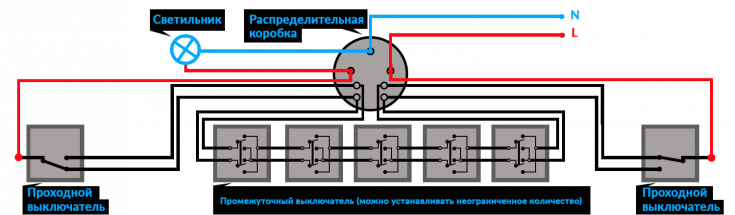

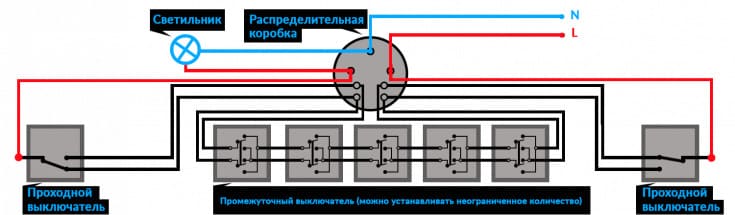

Если у вас более трех точек управления светом, то перекрестные выключатели подключаются друг за другом (в схеме). Пример такой схемы показан на рисунке внизу.
Практическая польза: как перекрёстный выключатель повышает комфорт
Знаете, что общего у старых советских квартир и современных умных домов? Оба варианта хотят сделать жизнь удобнее. Но если для «умности» сегодня нужны гаджеты и приложения, то раньше хватало простой механики. Давайте разберемся, как обычная коробочка с четырьмя контактами решает проблемы лучше голосового помощника.
Секрет в проводах, или Почему это работает без Wi-Fi
Представьте: в обычном выключателе два контакта — как качели. Нажал вверх — цепь замкнулась, свет загорелся. Перекрестный вариант — это уже карусель с четырьмя контактами. Поворачиваете клавишу — ток бежит по новому маршруту, словно поезд на развязке метро. В моей практике был случай, когда клиент трижды переделывал проводку, пока не понял: дело не в напряжении, а в том, что перепутал местами два провода.
Практические советы по монтажу: опыт электриков
- Хотите управлять светом в спальне ещё и с кухни? Повесьте перекрестный выключатель у плиты — пока готовите ужин, можно регулировать освещение, не отвлекаясь от готовки.
- В длинном коридоре такие выключатели ставят через каждые 5 метров. Проверено: даже в полной темноте вы не споткнётесь о кота, который вечно спит посередине.
- Для лестниц в частных домах это must-have. Представьте, не надо щупать стену в поисках клавиши — включили свет снизу, выключили сверху.
Частые ошибки при подключении и как их избежать
Главная ошибка новичков — попытка установить перекрестный выключатель вместо обычного. Он работает только в паре с двумя проходными! Один мой знакомый мастер называет их «электрическим трио»: два солиста (проходные) и связующий дуэт (перекрестный). Если собрать схему правильно, система прослужит дольше, чем ваши наушники с Bluetooth.
Альтернативы и преимущества: зачем выбирают перекрёстные выключатели
В эпоху умных домов механические решения выигрывают там, где нужна надёжность. Никаких зависаний приложений, обновлений прошивки или проблем с интернетом. Как-то раз я чинил систему на даче у пенсионеров — их перекрестные выключатели 1987 года выпуска до сих пор работают, хоть и с потрескавшимися клавишами.
Профессиональный лайфхак: как продлить срок службы выключателя
Если собираетесь делать ремонт, заранее продумайте точки управления светом. Потом не придётся долбить стены или мириться с неудобствами. И да, всегда рисуйте схему подключения маркером прямо на стене — так электрики вас точно поймут.
FAQ: ответы на вопросы
В каких случаях перекрёстный выключатель незаменим?
Промежуточный выключатель (переключатель) применяется в различных схемах управления освещением. Например, управление люстрой с двух и более мест.
Перекрёстный vs проходной: ключевые отличия
Промежуточный выключатель имеет перекидные контакты и устанавливается между проходными выключателями.
В проходной выключатель приходит три провода, а подключение промежуточного выключателя требует 4 проводное подключение.
В чем отличаются промежуточный, крестовой и перекрестный выключатели?
Разницы никакой. Все перечисленные названия относятся к одному функциональном механизму – промежуточному переключателю (выключателю).
Можно ли комбинировать перекрёстные выключатели разных производителей?
Да, но с оговорками. Механизмы должны иметь:
✔ Одинаковый ток нагрузки (обычно 10А)
✔ Совместимый тип контактов (нормально-разомкнутые)
✖ Разный дизайн клавиш может привести к перекосу.
Совет: для гарантии лучше брать линейку одного бренда (например, Legrand Valena или Schneider Electric Sedna).
