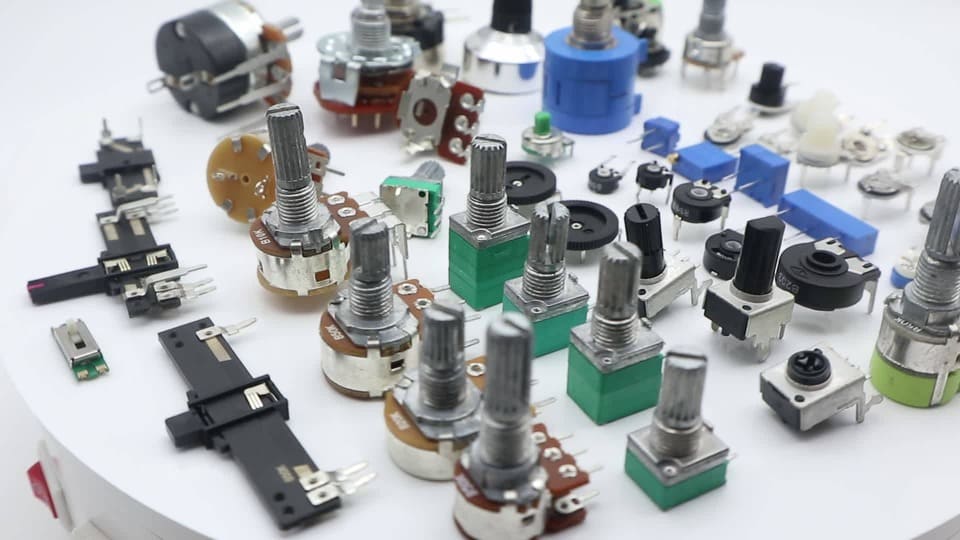

Потенциометр, конструкция и виды прибора
Потенциометр представляет собой устройство, способное разделять и регулировать напряжение с помощью корректировки сопротивления.

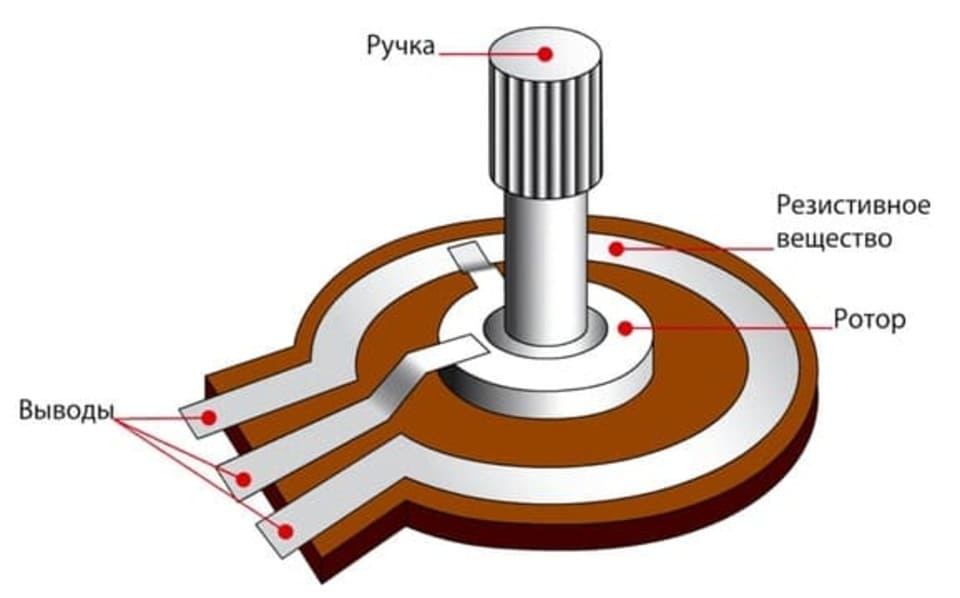

Конструкция потенциометра
По конструкции прибор похож на реостат (устройство для регулирования напряжения и тока в сети, с помощью сопротивления). Между ними иметься одна существенная разница. Состоит она в количестве выводов. Если в реостате два вывода, то у потенциометра целых три.
Действует устройство как переменный резистор. Два его вывода подключаются к резистивному элементу и соединены путем постоянного сопротивления. Третий же подсоединяют к скользящему по этой поверхности контакту.
Это позволяет прибору выполнить функцию резистора, работу которого можно регулировать. Такая функция осуществляется с помощью перемещения скользящего контакта с отдельным выводом по специальному элементу. Положение, в котором они находятся друг к другу и будет выдавать текущее значение напряжения.

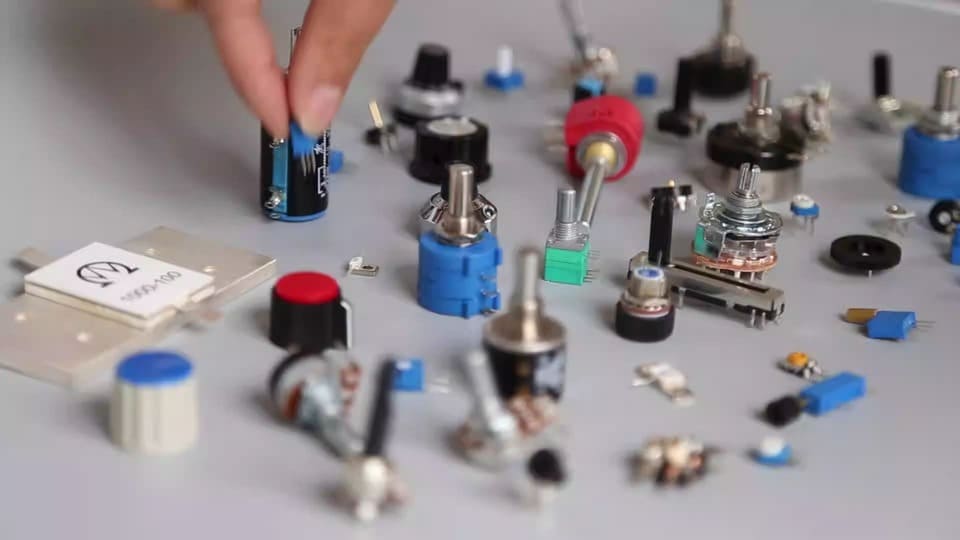

Виды потенциометров
Основная задача потенциометра - регулировка величины напряжения.
В зависимости от целей применения выпускаются огромное количество моделей. Их всех можно разделить на две подгруппы в зависимости от принципа работы - линейные и функциональные.
Отличаются они по степени изменения напряжения при вращении рычага регулятора. В первом случае соотношения будет линейным, то есть в нем показатели изменяются в таком процентах на который повернута ручка движка.
Во втором типе перемена параметров рассчитывается с помощью специальных формул, где соотношение поворота движка и смены параметров будет разным.
По характеру изменения сопротивления существует три основных группы:
- Линейные. В них соблюдается линейное соотношение поворота движка и изменение сопротивления. Этот тип обозначается буквой А.
- Логарифмические. В этих устройствах изменение между поворотом ручки и переменой величины сопротивления вычисляется по логарифмической функции. В таких приборах смена параметра вначале имеет высокие показатели, а потом постепенно угасает. Обозначается буквой В.
- Обратно-логарифмические (экспоненциальные). В устройствах изменение сопротивления к перемещению контакта по резистивному элементу высчитывается по специальной формуле. Отличием от предыдущего типа будет то что перемена параметра сопротивления происходит в обратном порядке, то есть сначала в медленном темпе и постепенно осуществляется ускорение.
Обозначения (А, В, С) - международное, но всегда следует просмотреть инструкцию к вашему прибору так как некоторые производители могут использовать свою маркировку.
Сферы применения
Простая конструкция прибора гарантировала потенциометру применение по миру. На сегодня оборудование используется повсеместно и может выполнять различные функции. Потенциометр выступает в качестве:
- приемника;
- датчика;
- подстроечного устройства;
- делителя напряжения.
Устройства используют и в вычислительных машинах. Элементы выполняющие расчетные функции часто имеют в своей конструкции такой тип резистора.
Широкое применение они имеют в бытовой технике, в регуляторе громкости в аудиосистеме, где они могут выполнять роль энкодера.
