Реле напряжения: простота и безопасность использования
Реле напряжения предназначено для защиты электроприборов и оборудования от скачков в электросети. Устройство контролирует параметры электроподачи и отключает потребителей, когда показатели напряжения выходят за установленные пределы.
После возвращения значений в норму, нагрузка автоматически подключается заново. Прибор работает в режиме отсечки и не регулирует напряжение. Он актуален для защиты чувствительной электроники, двигателей и техники, оснащенной ими: стиральных и сушильных машин, холодильников, насосов автономных систем отопления и т.п.
Реле контроля напряжения, как защита
Бытовая техника, которая вышла из строя из-за скачков в электросети, не подлежит гарантийному ремонту. Это общеизвестный факт. Холодильник, который запрограммирован на пять лет беспрерывной работы, может сломаться через два или три года. То же самое касается и другой домашней техники. Доказать Вашу правоту, найти и наказать виновного – практически не возможно. Как избежать подобной ситуации? Как забыть про переживания типа «что будет с моим кондиционером, который автоматически включается за час до возвращения с работы хозяев» или «соседи делают ремонт, свет постоянно мигает, а в доме включена стиральная машинка»?
Норма напряжения электросети с 20 мая 2014 года – 230В +/- 10% (ранее 220 В), то есть от 198 до 242 В. Колебания в большую или меньшую сторону заявленного стандарта, а так же неконтролируемые скачки могут быть чреваты последствиями.
Как защитить электрооборудование
Мы знаем, как избежать последствий нестабильной сети. Однофазное реле контроля напряжения – один из самых простых и доступных по цене способов обезопасить Ваше электрооборудование.
Однофазное реле напряжения предназначено для защиты и контроля техники от недопустимых колебаний в сети: скачков из-за аварий, повышенного или пониженного напряжения в однофазной сети. Это прибор, который объединил в себе две функциональные характеристики:
- Контроль показаний электрического напряжения.
- Силовой разъединитель нагрузки (реле).
Реле контролирует показания, которые берет от источника питания, и когда порог заданных пользователем характеристик превышается или понижается отключает технику от источника питания. Время срабатывания – от 10 миллисекунд.
Обратите внимание: не стоит путать однофазное защитное реле напряжения и выравниватель. Реле не выравнивает напряжение, а контролирует, анализирует его работу и при необходимости (скачках) отключает прибор, чтобы тем самым обезопасить его от поломки.
После срабатывания и выключения, через определенное время реле защиты от скачков напряжения обратно включает прибор. Временная отсрочка на включение используется для того, чтобы проверить напряжение в сети и его стабильность. Если работа устройства будет без временной задержки, а скачки будут постоянными – реле будет постоянно выключать и включать электроприбор, а это сказывается на долговечности работы техники. Например, производители холодильников не рекомендуют включать его быстрее, чем через 5 минут после выключения. Это обусловлено техническими особенностями.
Минимальный и максимальный порог отключения и временной интервал, через который реле автоматически включит прибор, контролируется индивидуально кнопками на панели значит, Вы можете настроить его «под себя».
Преимущества
Не зависимо от вида и функциональных особенностей выбранного вами устройства, есть ряд преимуществ их использования.
| Экономия. | Это относится и к экономии на стоимости домашнего оборудования и его ремонта, но и к стоимости защитного устройства. Цена зависит не только от особенностей работы, но и от производителя. Чтобы не платить за «бренд» – примите во внимание отзывы покупателей. |
| Безопасность. | Бытовая техника может попросту загореться от непредвиденного и неконтролируемого скачка напряжения. Применение реле избавит вас от беспокойства по этому поводу. |
| Простота в использовании. | К каждому комплекту прилагается подробная инструкция. Да и само по себе оборудование не требует особенных навыков в обращении и программировании. |
| Диапазон функциональности. | Некоторые приборы имеют дополнительные опции. Например, электронное реле напряжения HS Electro УКН-63с имеет дополнительную функцию термозащиты: контролирует и защищает устройство от перегрева впоследствии плохого контакта или повышения нагрузки электросети, обладает более тонкими настройками и ЖК-дисплеем. |
Где и как использовать
Нестабильной подачей электричества – никого не удивить. Защита от скачков напряжения в сети – один из широко распространенных и действующих методов безопасности. Такой метод защиты применяют:
- Для промышленного оборудования (работа машин, насосов).
- Для домашнего оборудования и бытовой техники (холодильники, стиральные машины, котлы).
Главное – правильно подобрать, исходя из свойств сети и оборудования, с которым оно будет работать, и придерживаться рекомендаций по монтажу. Например, для однофазного реле максимального напряжения на ток 32 или 40А, нужен автоматический выключатель, который устанавливается перед прибором, на 25А. Выключатель – обязательный атрибут, так как само устройство не имеет встроенной защиты от высоких токов. Если вы сомневаетесь в том, какое реле напряжения выбрать и как правильно установить – проконсультируйтесь со специалистом, чтобы после покупки ожидаемая польза не превратилась во вред.
Типовые виды. Форм факторы.
В зависимости от типа подключения различают такие виды устройств:
Вилка-розетка
Реле напряжения однофазное: представляет собой вилку с одной стороны, которая включается в домашнюю розетку, и розетку с обратной стороны – уже для устройства электроприбора с которым будет работать реле. Используется для одного, реже для группы устройств. Преимуществом есть широкий ассортимент разных производителей и, относительно, низкая стоимость. Благодаря своей простоте в эксплуатации является лидером для домашнего применения.
Удлинитель
Является аналогом предыдущего вида. Отличительной особенностью есть наличие двух и более розеток для техники. Благодаря такому разрешению можно контролировать несколько электрических приборов одновременно.

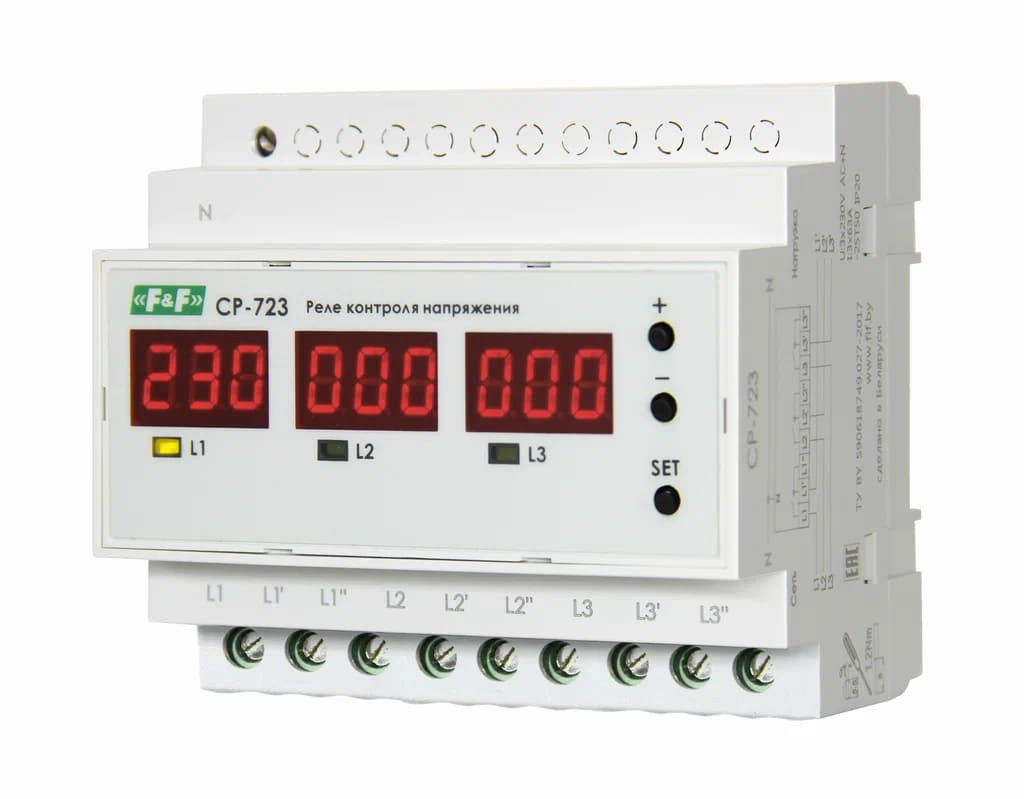

Реле регулятор напряжения на DIN-рейку
Зачастую это цифровое реле напряжения монтируется в распределительном шкафу. Используется для контроля и защиты электроприборов всего дома. Имеет широкий диапазон настроек и много режимов, независимых друг от друга (реле минимального напряжения и максимального, времени и задержки на выключение).
Как выбрать реле напряжения?
Как и раньше, стабильная и долговечная работа электрооборудования зависит от особенностей сетевого напряжения, однако техника становится все более точной и требовательной, что практически обязывает потребителя пользоваться отсекателями напряжения во избежание отказов и поломок бытовых приборов. Казалось бы, нет ничего проще, чем объединить устройство контроля напряжения и прерыватель нагрузки, но отзывы покупателей говорят о противоположном: купить нужный отсекатель напряжения стало сложно как никогда благодаря их большому разнообразию на рынке.
Современные реле напряжения отличаются компактными размерами и умной электроникой, значительно превосходят своих предшественников по дизайну и выполнены в любой форме и цветах. Им свойственны различные настройки порога отключения и времени включения после нормализации параметров сети, различная погрешность в измерении напряжения, а также потребляемая и коммутируемая мощность. Не менее важным критерием выбора является и цена прибора.
Рекомендуем купить реле с учетом следующего:
- диапазон минимального и максимального входного напряжения;
- суммарная мощность приборов, которые можно подключить к отсекателю напряжения;
- порог срабатывания защиты;
- установки таймера на включение;
- возможность работы в непрерывном режиме;
- наличие тепловой защиты на контактах реле;
- наличие энергонезависимой памяти для сохранения настроек прибора;
- наличие заземляющего контакта и удобство подключения к удлинителям и розеткам;
- особенности монтажа и эксплуатации.
Технические характеристики современных реле напряжения
На современном этапе развития электроприборов большинство отсекателей напряжения оборудованы микропроцессором, который позволяет плавно и точно регулировать верхний и нижний пороги срабатывания реле. Шаг настройки обычно составляет 1 В. Нижний порог отключения, как правило, устанавливается в пределах 130-210 В, тогда как верхний порог можно отрегулировать в пределах 225-280 В. У многих моделей заводские настройки напряжения установлены в диапазоне от 175 В до 253 В.
Напряжение в сети можно отслеживать с помощью вольтметра, данные которого отображаются на цифровом дисплее. Максимально допустимым напряжением на входе, как правило, считается 400 В при возможности пиковых скачков напряжения до 630 В. Некоторые производители расширяют возможности реле напряжения, устанавливая в его корпусе трансформатор тока. Данное устройство позволяет измерять ток нагрузки, который впоследствии отображается на дисплее (нередко даже - на дополнительном дисплее). В таких моделях пользователь может, помимо допустимого напряжения, выставить максимальный ток.
Реле напряжения рассчитаны на непрерывную эксплуатацию в сети, устанавливаются на DIN-рейку или непосредственно в розетку. Многие модели имеют заземляющий контакт. Оповещение о работе или отключении прибора осуществляется с помощью светодиодной индикации в зеленом или красном цвете соответственно на передней панели корпуса. Иногда отсекатели имеют энергонезависимую память, которая хранит не только установленные пользователем параметры, но и аварийные сообщения.
В большинстве случаев мощность приборов, которые можно подключить к реле напряжения, колеблется от 2,2 кВт до 22 кВт, однако при выборе модели необходимо учитывать мощность с запасом 20-30%. Это связано с тем, что некоторые потребители, в составе которых есть электродвигатели (к примеру, холодильник), имеют высокие пусковые токи, многократно превышающие номинальную мощность, потребляемую прибором в обычном режиме.
Важнейшим параметром отсекателя напряжения является его быстродействие, сниженное у некоторых моделей до нескольких миллисекунд и подлежащее регулировке пользователем. Если же перепады напряжения не носят лавинный характер, а амплитуда колебаний лишь немного выходит за установленные пользователи рамки, отсекатель обычно отсчитывает время задержки, чтобы исключить ложные срабатывания.
Реле напряжения не способно выровнять напряжение, но эффективно защищает электротехнику в случае замыкания, перекоса фаз (для трехфазной сети), перегрузки, перепадов напряжения или обрыва нейтрали. После возникновения опасной ситуации в сети прибор включается через 10 секунд, если другое значение таймера не установлено пользователем.
Где купить реле напряжения
Как заключительное слово, стоит еще раз отметить, что использование данного типа устройств и в быту поможет сохранить технику, (а в промышленных масштабах и производственный процесс), даст ей возможность прослужить вам долгие годы, и обезопасит в первую очередь Вас.
