Реле пуска двигателя

При прямом включении двигателя в сеть, его пусковые токи могут достигать нескольких раз номинального значения. Это может привести к перегрузке сети и повреждению двигателя. Реле пуска по схеме "звезда-треугольник" переключает обмотки двигателя с соединения "звезда" на соединение "треугольник" после того, как двигатель "разгонится". Это позволяет снизить пусковые токи в 3 раза и защитить устройство от перегрузок. Такой способ запуска двигателя продлевает срок его производительности.

Реле пуска двигателя по схеме "звезда-треугольник" широко используется в промышленности для запуска трехфазных асинхронных двигателей.

Основные функции реле пуска двигателя

Реле пуска двигателя по схеме "звезда-треугольник" выполняет следующие функции:

• Контролирует напряжение сети и отображает его на панели оператора. Это позволяет своевременно выявлять и устранять неисправности сети, которые могут привести к повреждению двигателя.
• Управляет пуском двигателя с помощью внутренних реле в соответствии с заданными параметрами. Это осуществляет плавный пуск двигателя и снижает пусковые токи.
• Обеспечивает плавный пуск двигателя за счет переключения обмоток двигателя со схемы "звезда" на схему "треугольник". Это снижает пусковые токи в 3 раза и защищает двигатель от перегрузок.
• Защищает двигатель от перегрузок с помощью аварийных датчиков. При срабатывании датчика реле отключает двигатель, предотвращая его повреждение.

Реле контроля последовательности и выпадения фаз находит широкое применение во всех секторах промышленности, строительстве, коммунальном хозяйстве, энергетике, транспорте и других областях, где используются мощные электродвигатели.

Принцип работы реле пуска двигателя

Реле пуска двигателя оборудовано двумя реле-выходами, каждый из которых управляет отдельным контактором. Во время запуска, первый выход активирует контактор λ, что приводит к замыканию контактов 7-9 и подключению обмоток электродвигателя в режиме "ЗВЕЗДА", что существенно снижает пусковой ток. По истечении времени t1, двигатель переходит в рабочий режим, а затем наступает период паузы t2, когда оба контактора отключены. После этого, активируется контактор S∆, что приводит к замыканию контактов 10-12 и подключению обмоток в режиме "ТРЕУГОЛЬНИК".

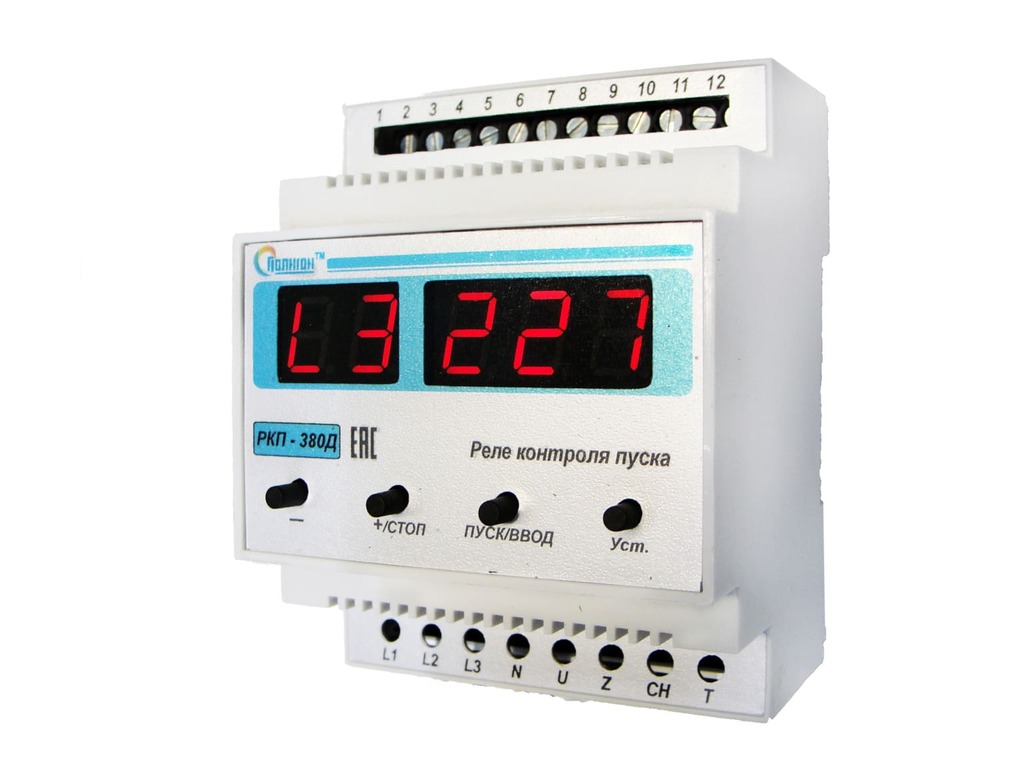

рис. 1 - Внешний вид реле пуска двигателя

Для обеспечения мягкого запуска двигателя применяются пусковые реле. При подаче питающего напряжения начинается отсчет времени разгона t1, и через контакты 15-18 активируется пускатель "звезда" (приводит к подключению обмоток двигателя по схеме "звезда"). По завершении времени разгона t1 контакты 15-18 размыкаются, отключая пускатель "звезда", а после паузы t2 активируются контакты 25-28 реле, включая пускатель "треугольник" (что переключает обмотки двигателя в режим "треугольник").

Из-за больших пусковых токов могут возникать проблемы в электросети, такие как падение напряжения, фазовые несоответствия и прочие.

А снижение пусковых токов, следовательно, и уменьшение динамических нагрузок, как говорилось выше, значительно увеличивает срок службы всей системы в целом, а также повышает надежность защиты двигателя при перегрузках или авариях в электросети, позволяя использовать предохранители с более низким током срабатывания.
