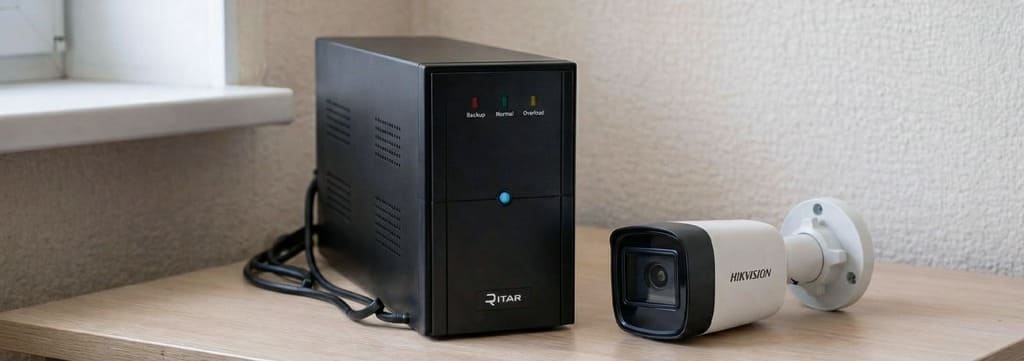

Резервное питание для видеонаблюдения — ИБП
При регулярных отключениях электроэнергии видеонаблюдение работает только тогда, когда есть напряжение 220 В в розетке. Это ставит безопасность магазина, склада, квартиры или офисного здания под угрозу. В часы отсутствия света злоумышленники могут спокойно реализовать свои замыслы и остаться незамеченными. Поэтому нужно позаботиться о резервном питании для видеонаблюдения. Как это сделать при помощи источника бесперебойного питания (ИБП), какие бывают бесперебойники и как их выбрать — рассматриваем ниже.

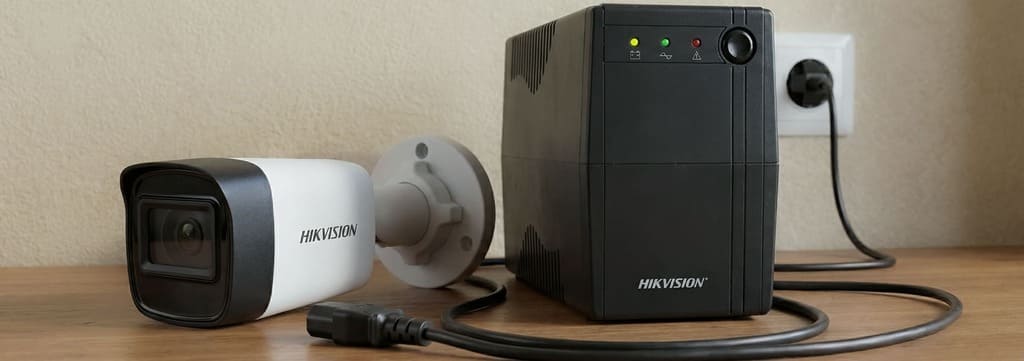

Зачем нужно бесперебойное питание для видеонаблюдения
Сперва разберемся, зачем нужен ИБП. Прежде всего, он делает систему видеонаблюдения автономной. Когда выключают свет, камеры продолжают работать, информация сохраняется на жесткий диск видеорегистратора. Даже в полной темноте, продолжается запись в черно-белом формате. При оснащении LED, возможна цветная картинка, когда человек или машина окажется в зоне действия прожектора. ИБП не оставит ваш объект без видеонаблюдения при блэкауте, авариях на линии или регулярных графиках отключения.
Но резервное бесперебойное питание нужно не только для автономности. Оно помогает продлить ресурс оборудования и его работоспособность при отрицательных температурах. Вот как это работает в видеорегистраторах с жесткими дисками HDD:
- Резкий обрыв питания приводит к тому, что пишущая головка не успевает припарковаться.
- Запись обрывается в момент изменения служебных таблиц (MFT, журналы).
- Часть данных и метаданных остается в неконсистентном состоянии. Видео не сохраняется.
- Диск может перестать форматироваться.
- При подаче энергии возникает резкий скачок напряжения и разгон диска, что создает увеличенную нагрузку на механику.
- При регулярных отключениях света каждый день сокращается ресурс диска по количеству пусков-остановок.
SSD переносит частые отключения света лучше по механике, поскольку у него нет подвижных частей. Зато он портится программно, а главное — теряются данные. При резком обрыве питания:
- данные из кеша не успевают записаться в NAND;
- ломается таблица трансляции (FTL);
- SSD может уйти в read-only, перестать определяться, «обнулиться».
Восстановить память после сбоя не всегда возможно. В итоге утрачиваются даже имеющиеся записи. Сами камеры видеонаблюдения после простоя при отключении электроэнергии могут не запуститься, если на улице будет морозно. Тогда даже при возобновлении питания видеозапись начнется не сразу.
Как организовать резервное питание для видеонаблюдения
Некоторые пытаются собрать резервное питание сами, установив аккумулятор и сделав разводку из проводов к каждой камере. Но это очень долго, и к тому же подойдет только для моделей с напряжением 12В. Проще всего купить готовый ИБП для камер видеонаблюдения. Так монтаж пройдет быстрее, проще, а работа будет безопаснее и надежнее.
В зависимости от емкости АКБ, система может работать автономно от 3 минут до 24 часов. Короткая автономность пригодится, если на объекте есть другие резервные источники энергии, например, бензиновый генератор. Тогда при отключении света не будет резкого обрыва питания у камер и видеорегистратора. Они продержатся на батарее, пока не запустится двигатель генератора.
Модели с АКБ большой емкости сами выступают источником энергии для длительной работы. Когда энергоснабжение от города возобновляется, видеонаблюдение функционирует от сети, а аккумуляторы заряжаются. Переключение происходит автоматически — участие и даже присутствие человека не требуется. Благодаря резерву у вас будет запись о событиях и возможность в любое время подключиться удаленно, чтобы посмотреть на объект вживую.
Разновидности ИБП для видеонаблюдения
Рассмотрим виды ИБП для камер и видеорегистраторов, чтобы понимать как они устроены и функционируют. Это поможет правильно выбрать оборудование для своей системы.
Классический ИБП
Обычный источник бесперебойного питания состоит из:
- аккумулятора с напряжением 12В;
- инвертора, преобразующего 12В в 220В;
- приборной панели;
- розеток для подключения стандартных вилок европейского типа.
Такой резервный источник питания удобен своей универсальностью для всех составляющих системы видеонаблюдения. К нему можно подключить штатные адаптеры питания. Тогда каждый элемент системы получит то напряжение, которое ему необходимо. Камеры — 6-12В (в зависимости от модели), видеорегистратор — 12В, маршрутизатор, коммутатор — 9-48В (в зависимости от мощности). Это универсальный вариант, если у вас система из участников с разным напряжением.
Но у такого ИБП есть потеря КПД до 15% из-за преобразования сетевого напряжения 220В в 12В для заряда АКБ, а затем обратного преобразования в 220В для потребителей. Это приводит к нагреву устройства, сокращению автономности.
Резервный ББП
Блок бесперебойного питания ББП имеет аккумулятор напряжением 12В. В нем нет преобразователя, поэтому он подходит только для питания оборудования с равным напряжением. Это могут быть 12-вольтовые камеры и видеорегистратор. Преимущество аппарата в высоком КПД. Нет потери на двойное преобразование. Оборудование меньше греется, дольше поддерживает автономность системы видеонаблюдения. Но подключить к нему камеру 6В, роутер 9В или коммутатор POE на 48V не получится.
ББП с преобразователем
Когда хочется высокий КПД и одновременно запитать несколько устройств с разным входным напряжением, выбирают ББП с преобразователем. Он выдает чистые 12В постоянного тока от аккумулятора, и отдельно преобразовывает 12 в 48V для POE-коммутатора. Это делает его более универсальным, но меньше сказывается на автономности.
Как выбрать резервное питание для видеонаблюдения
Перечислим кратко критерии выбора ИБП для видеонаблюдения:
- Выходящее напряжение (V) — должно соответствовать подключаемым устройствам.
- Емкость (Ач) — бывает от 3 до 100, что определяет время автономности (от 3 минут — для переключения на генератор или до 3-24 часов для полного энергообеспечения системы.
- Комплектация — можно собрать самому из отдельных блоков (АКБ, плата ИБП, инвертор) или заказать готовый с аккумулятором и корпусом.
Еще учитывайте особенности работы и функции. Бесперебойный блок должен отключаться раньше жесткого диска, иначе при падении напряжения на АКБ все продолжит работать, но запись уже не будет сохранятся. Ошибка записи в таком случае выдается не всегда, поэтому можно утратить эффективность системы видеонаблюдения при просадке напряжения.
Важна защита АКБ от глубокого разряда. Тогда батарея прослужит дольше. Если планируется подключение многих потребителей (например, на объекте более 8 камер), нужен мощный АКБ с крупными клеммами. Он выдержит резкую нагрузку и прослужит до 10 лет. Слабенькие аккумуляторы с тонкими клеммами работают до 4 лет. Не забывайте, что на большом расстоянии около 100 м от регистратора до камеры напряжение 12 В будет просаживаться до 9-10В. Важно, чтобы в самих камерах был стабилизатор напряжения, который вытянет работу даже от 8В.
Понимая важность резервного питания для видеонаблюдения и помня информацию из нашей статьи, вы сможете выбрать подходящий ИБП для камер, видеорегистратора, роутера, коммутатора и другого оборудования, участвующего в системе безопасности.
