Схема подключения датчика движения

• №1. Схема подключения датчика движения через устройство освещения.
• №2. Схема подключения датчика движения через одноклавишный выключатель.
• №3. Схема подключения датчика движения через проходной выключатель.
• №4. Схема подключения датчика движения через двухклавишный выключатель.
• №5. Схема подключения датчика движения с выходом под кнопочный выключатель.
• №6. Подключение нескольких датчиков к одному источнику света.
• №7. Какой прожектор с датчиком выбрать?
• №8. Выбор места установки прожектора.
• №9. Выбор датчика движения и места установки.

Схема датчика движения может немного отличаться в зависимости от модели устройства и способа подключения, а установка датчика движения предполагает создание электрической цепи с подключенным светильником. Сам датчик выполняет роль замыкателя или размыкателя цепи в зависимости от движения.

Схема датчика движения

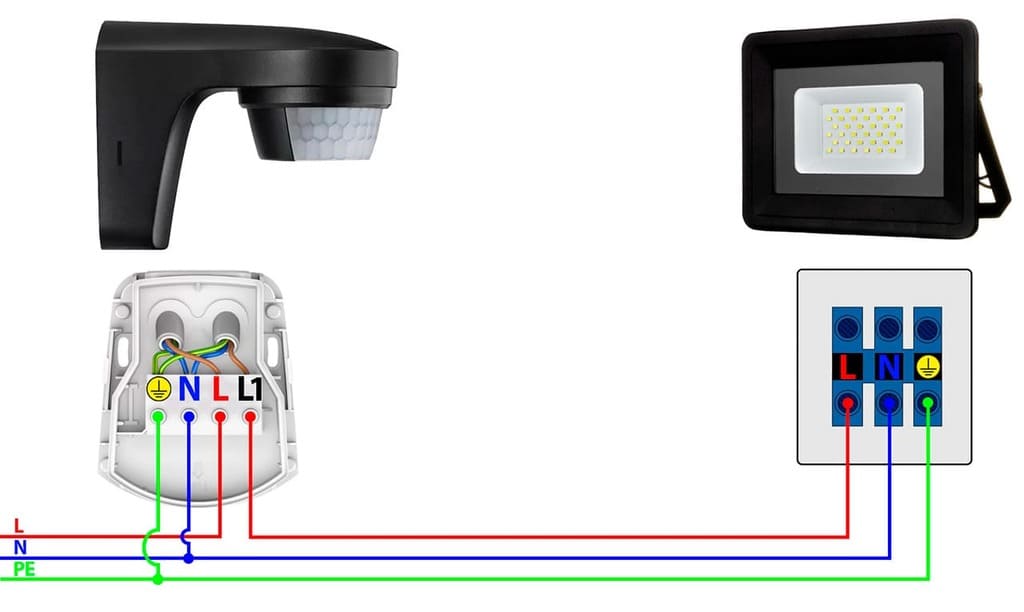

Подключение датчика движения через прибор освещения:

Данный метод является классическим подключением датчика, и после настройки схема работает автономно. Это делает его идеальным для мест, где вы находитесь недолго, например: прихожая, кладовая, лестничная площадка. Также схема подходит для использования на улице, на охраняемых объектах, а также в частных домах. Схема подключения датчика движения к лампочке или другому источнику освещения является отличным решением для большинства задач.

Важно отметить обозначение на колодке для правильного подключения проводов:

• N (ноль): Нулевой провод.
• L (фаза): Фазовый провод.
• PE (заземление): Заземляющий провод.
• L со стрелочкой или цифрой 1: Клемма для подключения светильника.

Схема подключения датчика движения также может быть представлена на корпусе устройства или в прилагаемой инструкции. Это обеспечивает простоту и ясность в процессе установки.

Шаги подключения:

1. Подготовка: Перед началом убедитесь, что электропитание выключено. Ваша безопасность важна.
2. Клеммы фазы и нуля: К клемме L (фаза) датчика движения присоедините фазный провод, к клемме N (ноль) – нулевой проводник.
3. Клемма выхода на нагрузку (L1): К клемме выхода на нагрузку L1 подключите провод, идущий на источник освещения.
4. Заземление (при необходимости): Если датчик оборудован заземлением, подключите его к соответствующей клемме.

Датчик движения: схемы подключения через выключатели

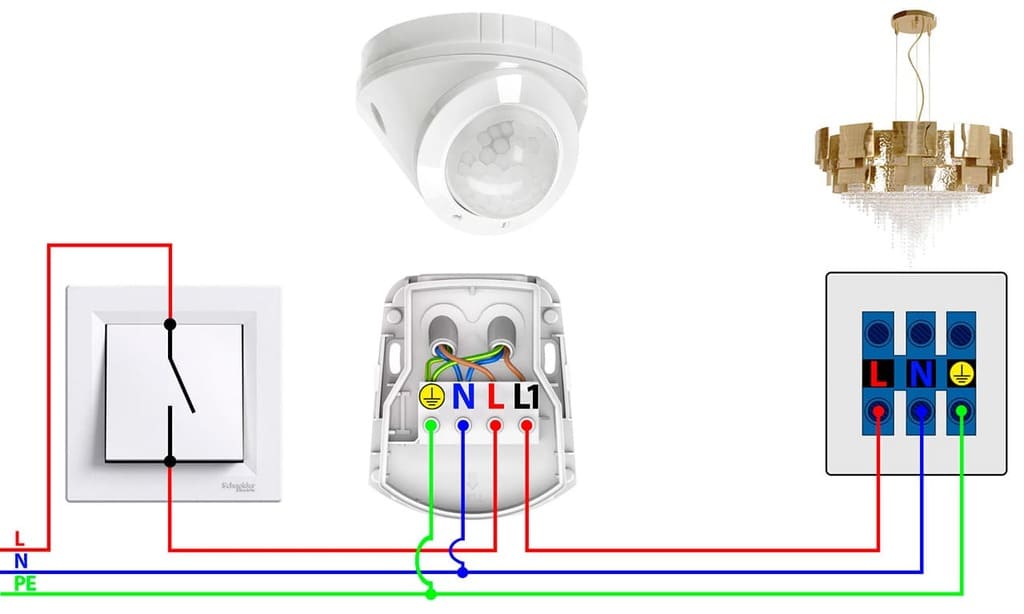

Схема подключения датчика движения через одноклавишный выключатель:

Датчик движения с подключением в цепь одноклавишного выключателя позволяет через выключение выключателя прервать подачу питания на датчик движения, тем самым прекратив его работу. После включения выключателя схема заработает в штатном режиме.

• Выключатель включен: Схема работает в штатном режиме, свет включается от датчика движения.
• Выключатель выключен: Датчик движения отключен от сети, схема не работает, свет не горит.

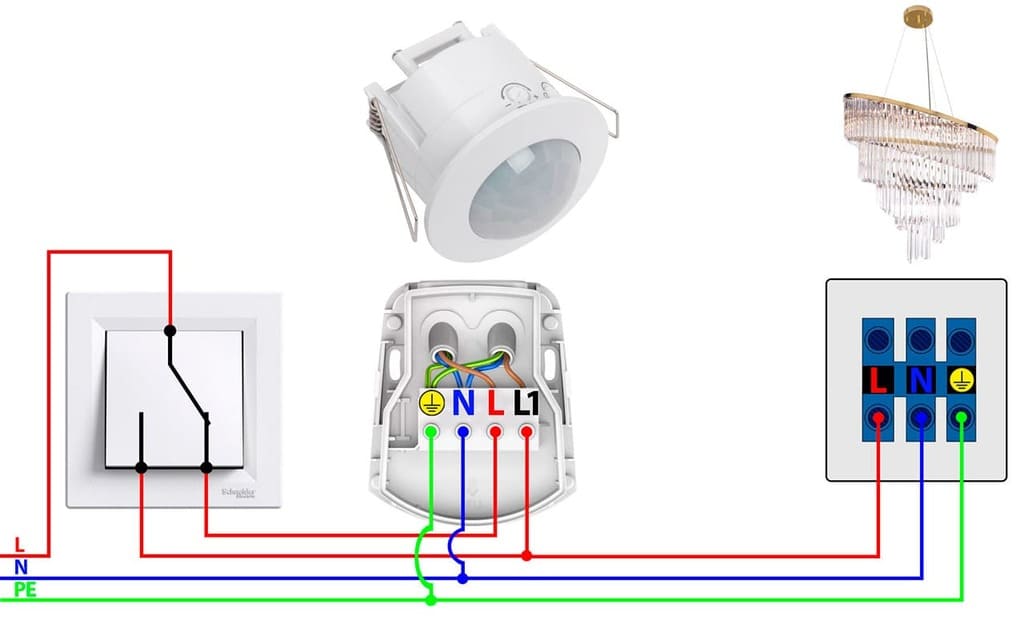

Схема подключения датчика движения через проходной выключатель:

Данная схема с подключением к цепи проходного выключателя позволяет использовать управление освещением двумя способами:

1. Принудительное включение освещения в обход управления датчиком движения.
2. Штатное управление освещением через датчик движения.

• Клавиша переключателя в положении вверх: Схема работает в штатном режиме через датчик движения.
• Клавиша переключателя в положении вниз: Принудительное включение освещения в обход датчика движения.

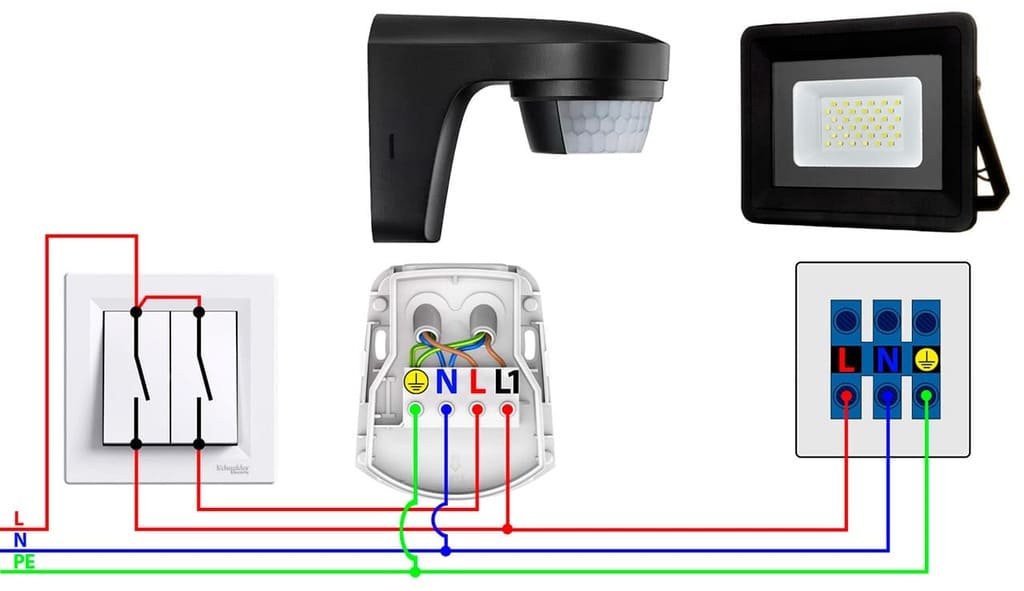

Схема подключения датчика движения через двухклавишный выключатель:

Данная схема с подключением к цепи двухклавишного выключателя позволяет использовать управление освещением тремя способами:

1. Принудительное включение освещения в обход управления датчиком движения.
2. Штатное управление освещением через датчик движения.
3. Размыкание цепи управления (все выключено).

• Включена только правая клавиша: Схема работает в штатном режиме через датчик движения.
• Включена только левая клавиша: Принудительное включение освещения в обход датчика движения.
• Включены обе клавиши: Принудительное включение освещения.
• Отключены обе клавиши: Отключение цепи управления (все выключено).

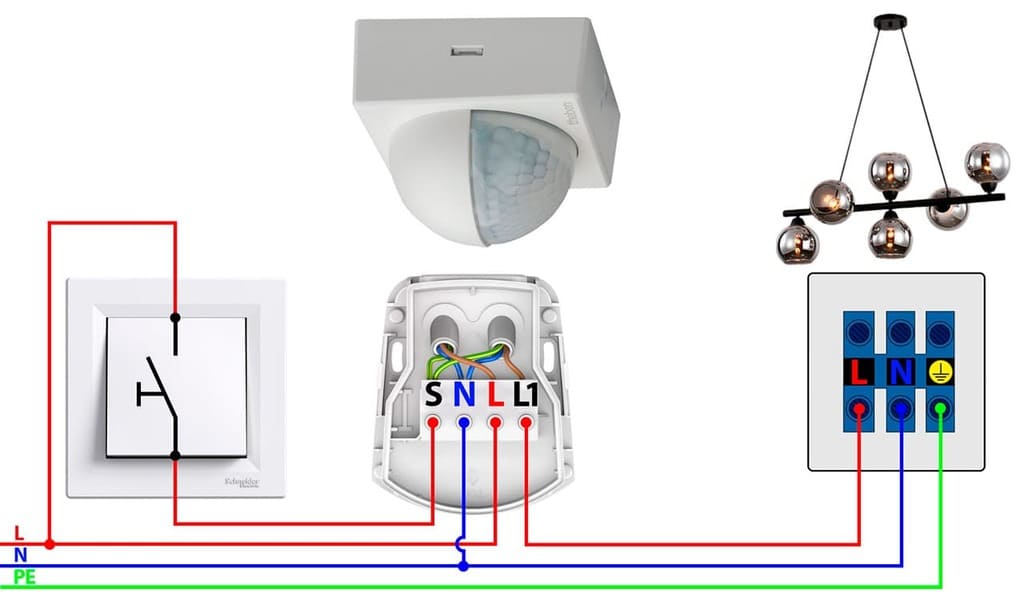

Схема подключения датчика движения с выходом под кнопочный выключатель:

Данная схема с подключением к цепи кнопочного выключателя предполагает наличие специального датчика движения с выходом под управление кнопкой. Такие датчики, как у производителя Theben, могут работать в автоматическом и полуавтоматическом режиме.

• Автоматический режим: Управление освещением выполняется только датчиком.
• Полуавтоматический режим: Освещение включается вручную через выключатель и выключается датчиком.

Преимущества подключения через выключатель:

• Управление без движения: Выключатели позволяют создать сценарии освещения, при которых свет горит даже без постоянного движения. Это особенно удобно в таких помещениях, как кладовая, коридор, прихожая.
• Энергоэффективность: Датчик движения активирует свет при появлении человека, а благодаря выключателю свет будет гореть в нужном режиме, обеспечивая удобство и энергосбережение.
• Индивидуальный контроль: Вы сами решаете, в зависимости от ситуации, в каком режиме управлять освещением.

Датчики движения: схема подключения

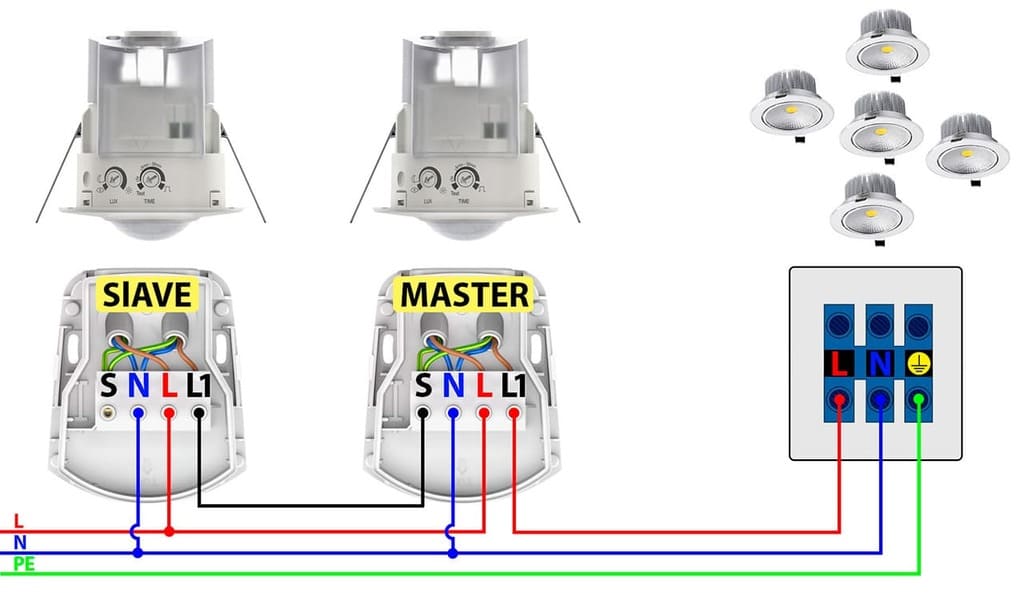

Подключение нескольких датчиков к одному источнику света:

Когда один встроенный датчик движения не может охватить всю необходимую зону, возникает необходимость подключения дополнительных устройств по схеме Master/Slave. Это может быть особенно актуально в больших помещениях или там, где стены и перегородки могут блокировать датчик.

Подключение дополнительных датчиков – это простой и эффективный способ решения проблемы охвата. Дополнительные устройства можно разместить в тех местах, где обычный датчик не может заметить движение. Это особенно важно для обеспечения безопасности и комфорта в темных уголках.

Возможности датчиков движения с режимами Master/Slave:
Специальные модели датчиков предлагают инновационные решения посредством режимов Master/Slave. Это позволяет создавать цепочки датчиков, где к основному датчику (Master) подключаются дополнительные (Slave). Такие системы идеально подходят для больших помещений, офисов или складских зон.

Подключение нескольких датчиков к одному источнику света – ключ к эффективному освещению. Выбор между дополнительными датчиками и моделями с режимами Master/Slave зависит от конкретных потребностей вашего пространства.

Особенности конструкции датчиков движения для уличного размещения:

• Степень защиты: Когда речь идет о датчиках движения, предназначенных для открытого размещения, первоочередным условием является их конструкция. Элементы устройства должны быть пыле- и влагозащищенными, иметь степень защиты не менее IP55/65. Это обеспечивает высокий уровень защиты от внешних воздействий. Для подключения внутри помещения в большинстве случаев достаточно защиты IP20.
• Температурная стойкость: Ключевым фактором, влияющим на надежность работы датчика, является его способность сохранять эффективность в широком температурном диапазоне. Предпочтительно, чтобы датчики выдерживали от -25 до +45°С, что позволяет использовать их в самых экстремальных климатических условиях.
• Устойчивость к ультрафиолетовым лучам может быть критичным фактором для многих электронных устройств. Поэтому важно, чтобы конструкция датчика обладала устойчивостью к воздействию УФ-лучей, гарантируя длительный срок службы устройства.

Вариант с IP44: На рынке представлено множество моделей датчиков с IP44 – стандартной степенью защиты, предназначенных для продажи. Однако, следуя рекомендациям производителей, их нужно размещать под навесом. Такие модели могут быть эффективны в разных условиях.

Освещение датчика движения с прожектором (2 в 1)

Бывают варианты датчиков движения (2 в 1) – это когда в комплекте идут и датчик движения, и прожектор, объединенные в одно устройство.

Какой прожектор с датчиком выбрать?

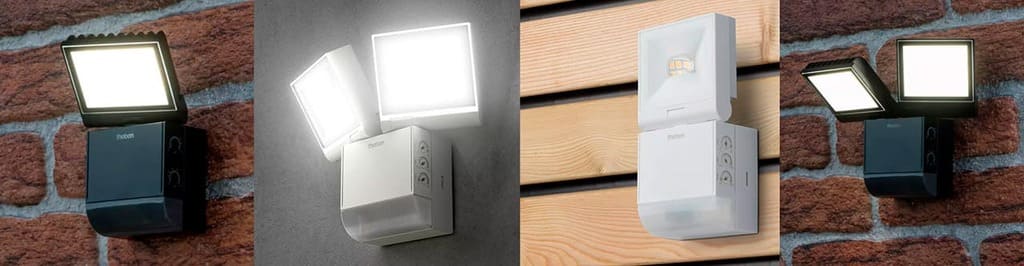

Датчик со светодиодным прожектором: надежность и эффективность

Самым оптимальным выбором для работы с датчиком движения являются светодиодные прожекторы. Они включаются мгновенно по сигналу, не подвержены износу от частых включений и отключений и обеспечивают стабильное и яркое освещение. Светодиоды также отличаются длительным сроком службы и высокой энергоэффективностью.

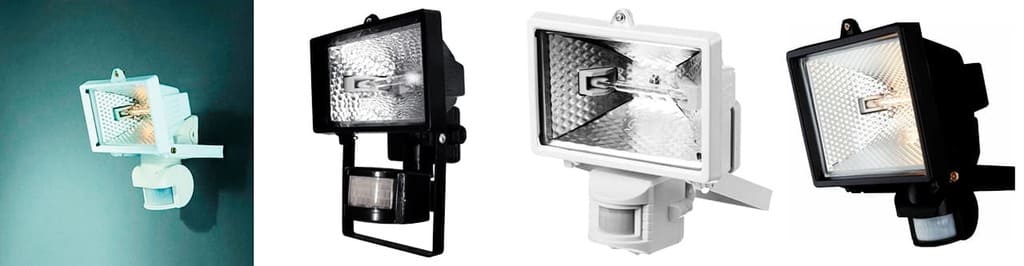

Датчик с прожектором галогенной лампы: вариант для бюджетных решений

Для тех, кто предпочитает более традиционные варианты, прожекторы с галогенными лампами также подходят для работы с датчиком движения. Однако следует учитывать, что они менее энергоэффективны и более склонны к износу.

Выбор места установки прожектора

Первый шаг к успешной установке прожектора с датчиком движения – выбор подходящего места. Основными факторами для решения этого вопроса являются характеристики прожектора и освещаемой территории. Уделяйте внимание следующим моментам:

Выбор подходящего места:

• Радиус действия датчика: Учтите радиус действия датчика движения. Не устанавливайте датчик так, чтобы он срабатывал на движение вне необходимой зоны.
• Направление освещения: Решите, в каком направлении светит прожектор. Он может освещать входные ворота, проезд или другие критические зоны.
• Избегайте помех: Убедитесь, что нет помех, которые могут мешать датчику движения, например, деревья или стены.

Установка кронштейна:
В комплекте с прожектором обычно идет кронштейн для крепления. Установите его на выбранном месте, обеспечивая прочный крепеж. Учтите, что угол наклона прожектора может также регулироваться, что позволяет дополнительно настроить направление света.

Подключение электропитания:
Для подключения датчика с прожектором необходим кабель питания. Рекомендуется использовать провод марки ПВС с соответствующим сечением (обычно 0,5–1,5 мм²) в зависимости от мощности прожектора и длины подключаемого провода.

Скрытие кабеля:
Размещаемый на улице кабель подвергается воздействию ультрафиолетовых лучей. Чтобы защитить изоляцию от разрушения, рекомендуется скрыть его в стойкую к воздействию ультрафиолета гофру или уложить его в металлорукав.

Подключение к прожектору:
Установив кабель, подключите его к прожектору в соответствии с инструкцией производителя. Обычно это соединение осуществляется после установки прожектора на кронштейне.

Следуя этим шагам, вы обеспечите эффективную работу прожектора с датчиком движения, гарантируя безопасность и освещенность выбранной территории.

Выбор датчика движения

Инфракрасные модели на пике популярности:
Для эффективной работы системы освещения с датчиком движения наиболее распространены инфракрасные модели. Они отличаются приличным радиусом действия (от 5 до 15 м), регулируемыми настройками чувствительности и доступной ценой.

Настройка датчика движения: преодолеваем ошибочные срабатывания:
Важно учитывать, что датчики могут ошибочно срабатывать на животных. Для таких случаев имеются модели датчиков с возможностью корректировать в настройках чувствительность срабатывания на излучающий инфракрасное излучение (тепло) объект или модели, которые уже с завода настроены не реагировать на объекты малой массы.

Выбирая прожекторы и датчики движения, учитывайте их тип и характеристики, чтобы обеспечить эффективное и экономичное освещение в ваших условиях.

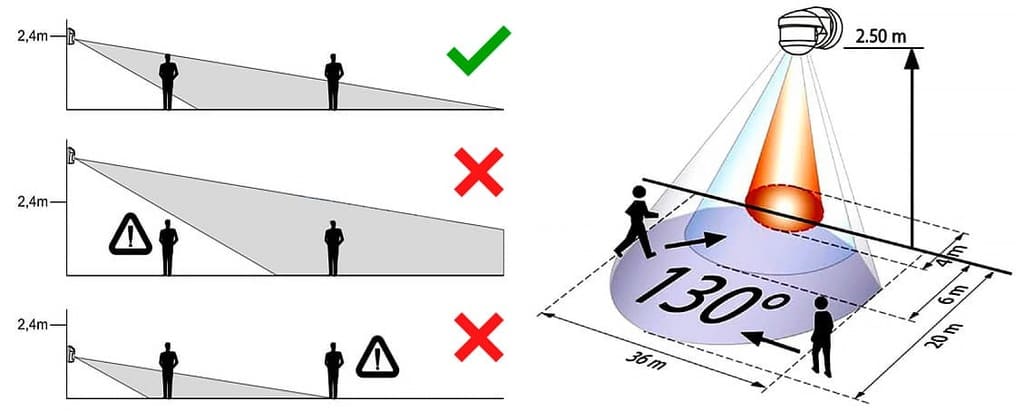

Выбор места установки датчика движения: какие параметры важны?

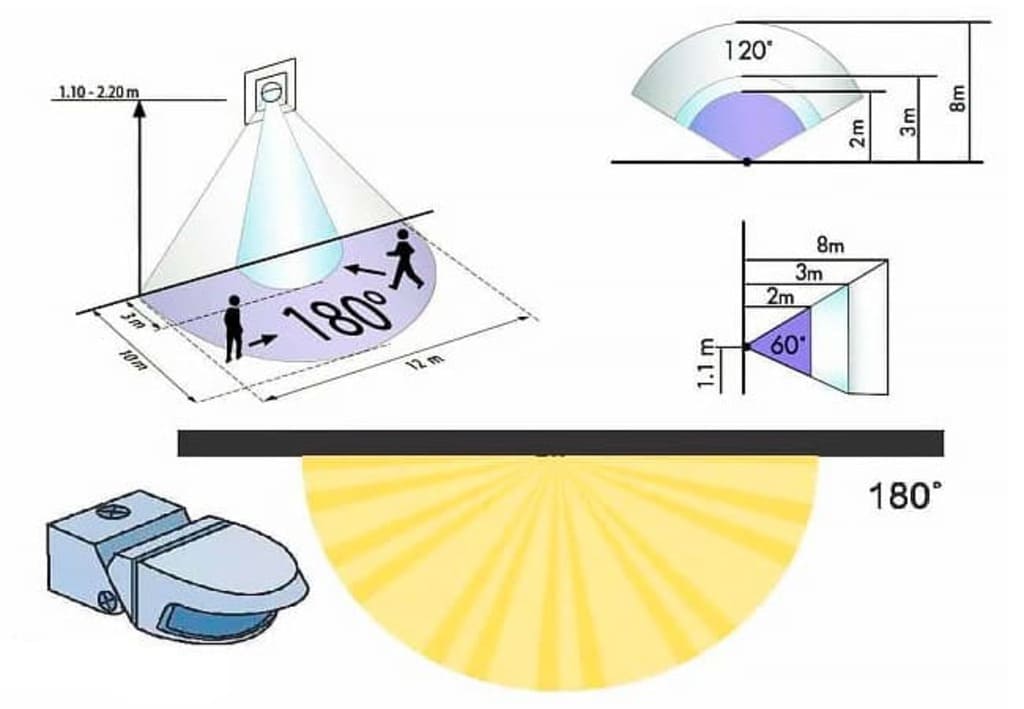

1. Угол обзора:
   • Настенные: Эти модели имеют угол восприятия в диапазоне 120–180°. Они идеально подходят для обнаружения движения вдоль стены и внутри помещений.
   • Потолочные: Датчики с потолочным монтажом обеспечивают полный обзор на 360°. Они подходят для мест, где необходимо контролировать большие пространства, такие как гаражи или склады.
   • Сменный угол обзора: Некоторые модели предоставляют возможность установки с разными углами обзора. С помощью специальной линзы можно ограничить зону обнаружения или разделить на две зоны. Это удобно для создания настраиваемых зон обнаружения.
2. Зона обнаружения:
   • Дальность срабатывания: Выбирайте датчик с учетом размера зоны, которую вы хотите охватить. Например, немецкие модели могут иметь дальность срабатывания до 16 метров, что идеально подходит для больших участков.
   • Действие на короткие расстояния: Для небольших дворов или внутренних помещений целесообразно выбрать модель с воздействием на короткие расстояния, например, 3 метра.

Выбор места установки датчика движения зависит от совокупности этих факторов и соответствия их вашим конкретным потребностям в освещении и безопасности.

Заключение

Схемы датчиков движения – это простой путь к разумному освещению в вашем доме. Обеспечьте эффективное управление освещением посредством реализации схем датчиков движения. Сделайте свой дом умнее с минимальными усилиями!
