Схема подключения розетки в квартире, доме, офисе
Схема подключения электрической розетки является важным аспектом в мире электротехники и строительства. Эта схема определяет правильное подключение розеток в домах, офисах, заводах и других местах, где требуется электрическая энергия.

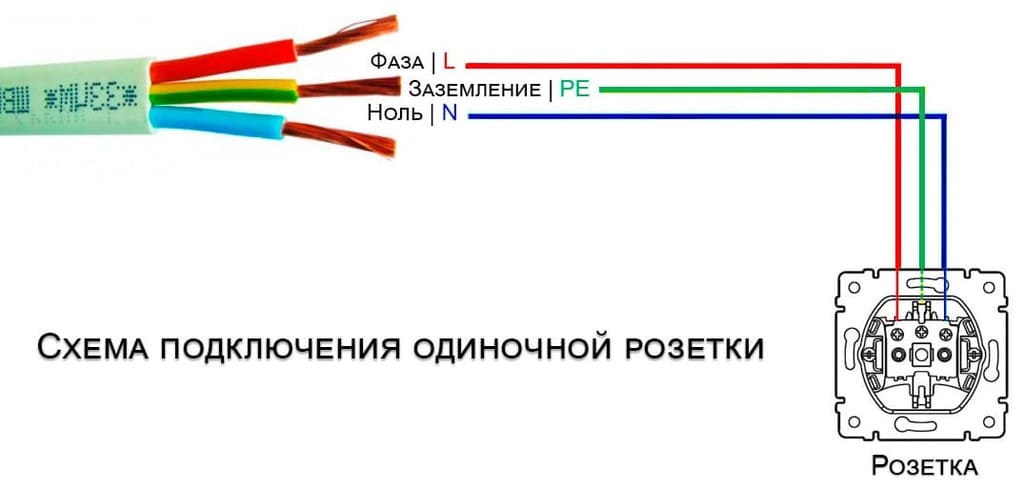

Схема подключения розетки с заземлением
Схема подключения розеток в домашних помещениях является основой электрической инфраструктуры дома. Она включает в себя подключение розеток в спальнях, гостиной, кухне, ванной комнате и других частях дома. Это позволяет удобно использовать электрические устройства, как, например, компьютеры, телевизоры, холодильники и многие другие.
Схема розетки включает в себя три основных провода:
- L - Фазовый.
- N - Нулевой.
- PE - Заземляющий.
Фазный провод обычно подключается к левому контакту, нулевой - к правому, а заземляющий - к центральному контакту. Это стандартное распределение контактов, но может варьироваться в зависимости от типа розетки.
Схема подключения двойной розетки
Схема подключения двойной модульной розетки

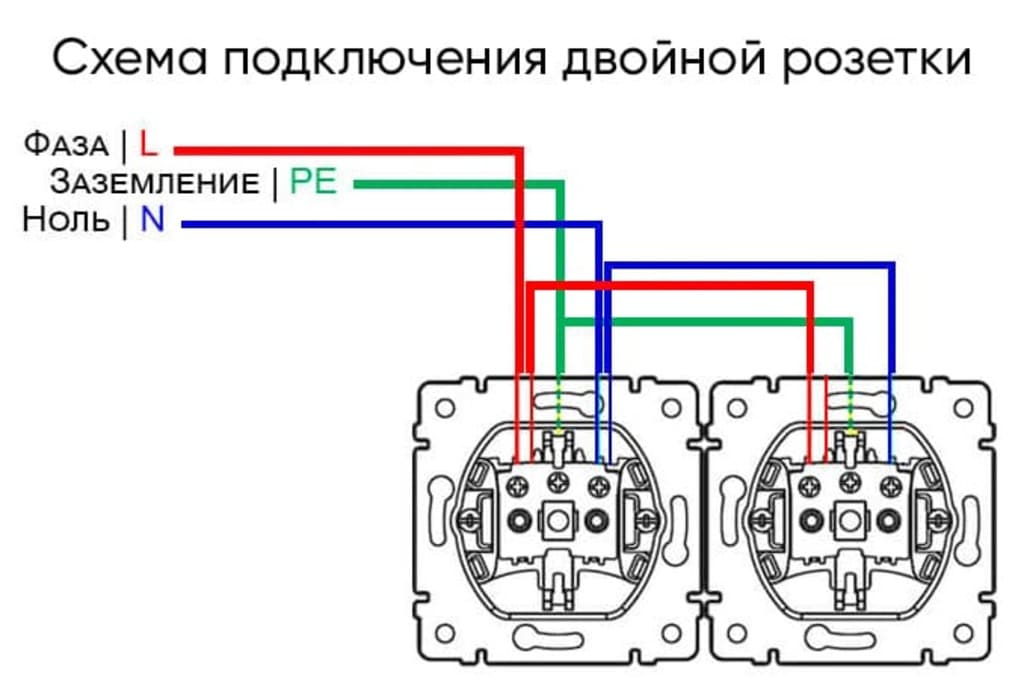

Схема подключения двойной розетки включает в себя три основных провода:
- L - Фазовый.
- N - Нулевой.
- PE - Заземляющий.
К первой розетке подключаются провода: фазный (L) в левый контакт, нулевой (N) в правый контакт, заземление (PE) в центральный контакт, затем от первой розетки делаются перемычки на вторую розетку с той же полярностью. Это обеспечивает правильное распределение электроэнергии и безопасность использования розеток.

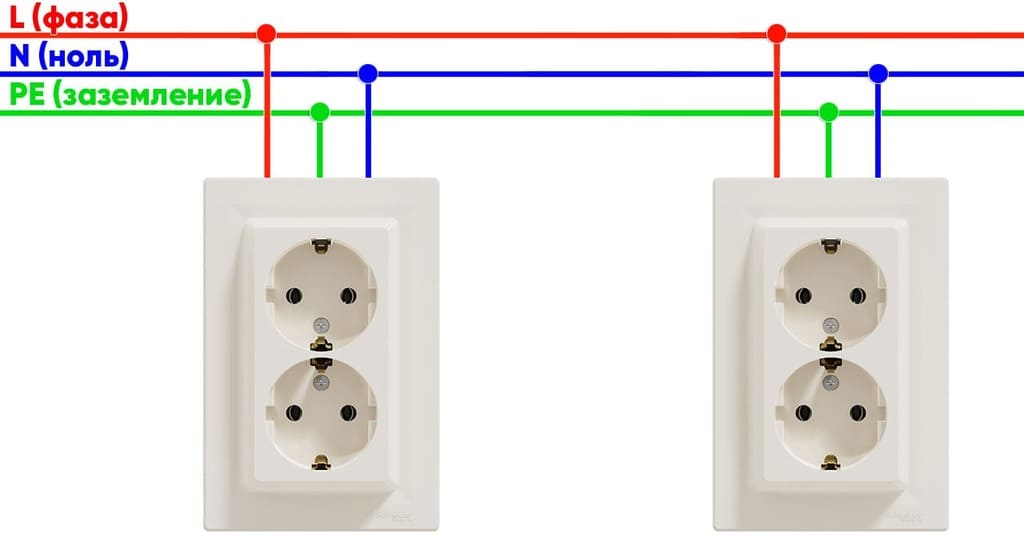

Схема подключения двойной "монолитной" розетки
Схема подключения двойной "монолитной" розетки также включает в себя три основных провода:
- L - Фазовый.
- N - Нулевой.
- PE - Заземляющий.
К розетке подключаются провода: Фаза (L) в левый контакт, Ноль (N) в правый контакт, заземление (PE) в центральный контакт.
Схема подключения тройной розетки
В офисах и коммерческих помещениях также используется схема подключения розеток. Она обеспечивает электропитание для компьютеров, принтеров, освещения, кондиционеров и других устройств, необходимых для работы и комфорта в офисе. Правильное подключение розеток в офисе важно для обеспечения бесперебойной работы бизнеса.

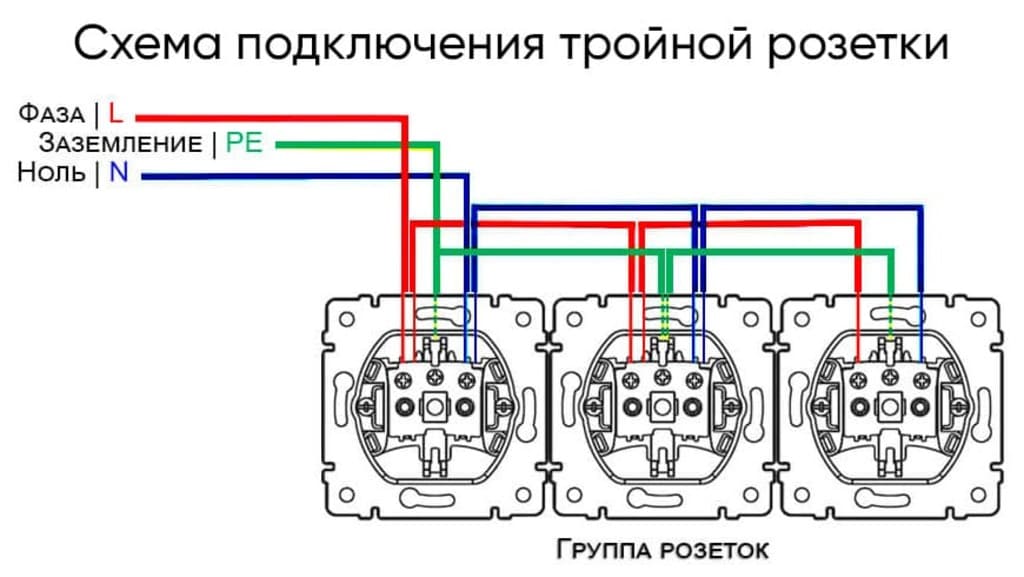

Тройная розеточная группа, включает в себя три основных провода:
- L - Фазовый.
- N - Нулевой.
- PE - Заземляющий.
К первой розетке подключаются провода: фазный (L) в левый контакт, нулевой (N) в правый контакт, заземление (PE) в центральный контакт, затем от первой розетки делаются перемычки на вторую розетку, с той же полярностью и со второй розетки делаются перемычки на третью розетку, с той же полярностью.
Схема подключения розетки через распределительную коробку
На промышленных объектах, таких как заводы и производственные цеха, схема подключения розеток имеет особенное значение. Здесь часто требуется большое количество электропотребителей, и правильное распределение электроэнергии становится критически важным. Схема подключения розеток позволяет обеспечить безопасность и эффективность производственных процессов.

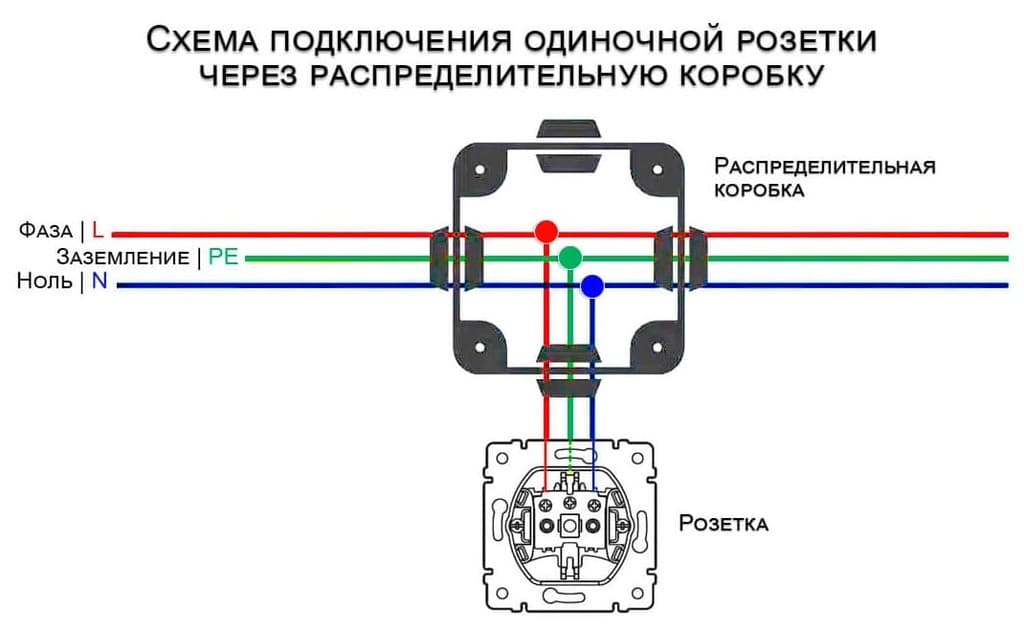

Для удобства монтажа и восприятия схемы, представлен вариант подключения розетки с подводом кабеля от распределительной коробки, питающий провод от коробки заводится в подрозетник в котором осуществляется подключение розетки. Фазный (L) провод обычно подключается к левому контакту, нулевой (N) - к правому, а заземляющий (PE) - к центральному контакту. Так выглядит стандартная схема подключения розетки с заземляющим контактом.
Схема подключения розетки с заземлением и без

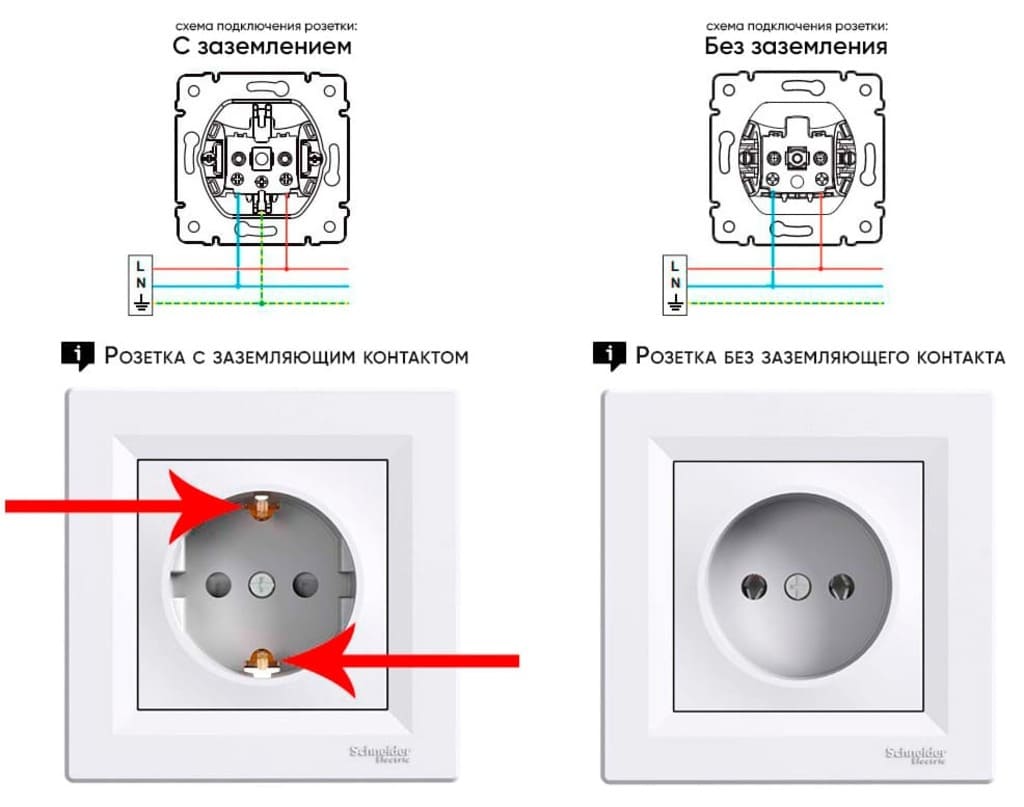

В современных электрических системах заземление является важным элементом. Схема подключения розетки с заземлением включает соединение заземляющего провода с третьим контактом розетки. Это обеспечивает эффективную защиту от электрических ударов и повышает безопасность использования электрических приборов.
На стройплощадках также используется схема подключения электрической розетки. Она обеспечивает электропитание для строительных инструментов. Правильное подключение розеток на стройке помогает ускорить процесс строительства и обеспечить безопасность рабочих.
Важно отметить, что при подключении розеток необходимо соблюдать местные электробезопасностные стандарты и рекомендации производителей оборудования. Профессиональный подход к электромонтажу гарантирует не только эффективность, но и безопасность вашей электрической системы. В случае сомнений или неопытности, рекомендуется обратиться к квалифицированным электрикам.
