Способы соединения жил проводов и кабелей
- №1. Способы соединения проводов и кабелей.
- №2. Как соединить медный кабель с алюминиевым?
- №3. Как соединить однопроволочный провод с многопроволочным?
- №4. Соединение с помощью самозажимных клемм Wago.
Способы соединения проводов и кабелей: советы и методы
Соединение проводов может быть осуществлено такими способами как: Клеммные колодки, Самозажимные клеммы Wago, Колпачки СИЗ, Сварка, Пайка, Зажимы типа "Орешек", Болтовое соединение, Опрессовка.
Выбор оптимального способа соединения проводов зависит от конкретных условий эксплуатации, требований к надежности и безопасности, а также от наличия необходимых инструментов и навыков.
Способы соединения жил проводов и кабелей:
-

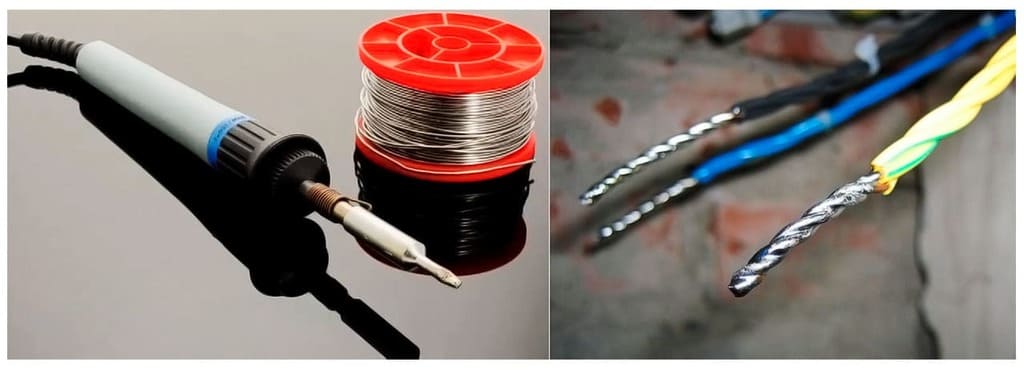

Пайка: пайка используется для соединения медных проводов. Это надежное и долговечное соединение, которое обеспечивает хороший контакт. Данный метод предполагает наличие паяльника, припоя и канифоли, а также изолента либо изоляционные колпачки чтоб заизолировать контакты после пайки.
-

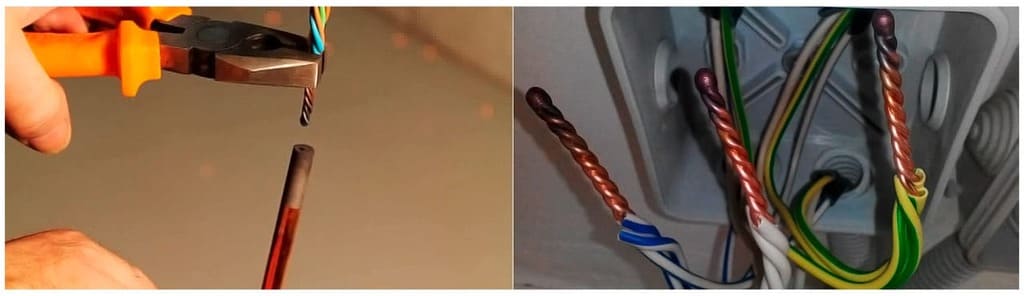

Соединение при помощи сварки: при таком соединении провода скручиваются между собой, а затем при помощи сварки свариваются. Данное соединение обеспечивает самый надежный контакт проводников за счет сварки. Такой метод соединения более сложный, так как требует специальных навыков и специализированного оборудования.
-

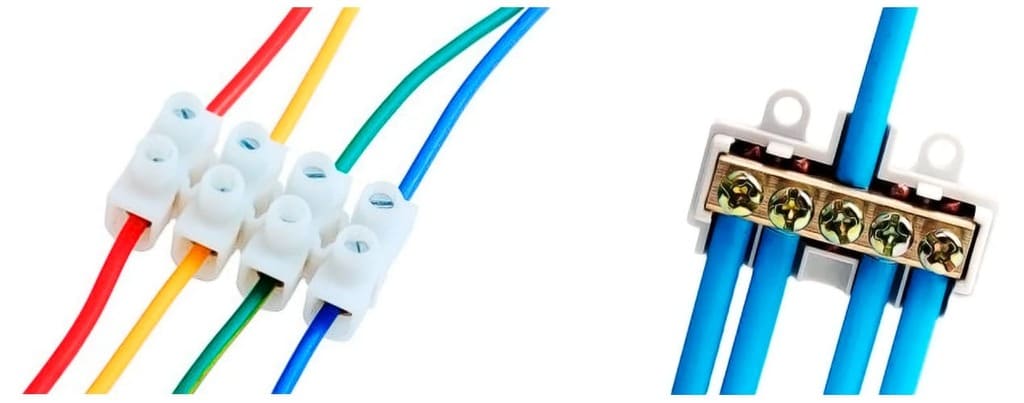

Механические соединения: этот метод подразумевает использование винтовых клемм или клеммных колодок для соединения проводов. Они обеспечивают быстрое и надежное соединение и могут использоваться для различных типов проводов. Данный вид соединения требует периодического обслуживания в виде подтягивания клемм так как со временем метал дает усадку в следствии чего ослабевает контакт из-за чего может произойти аварийная ситуация.
-

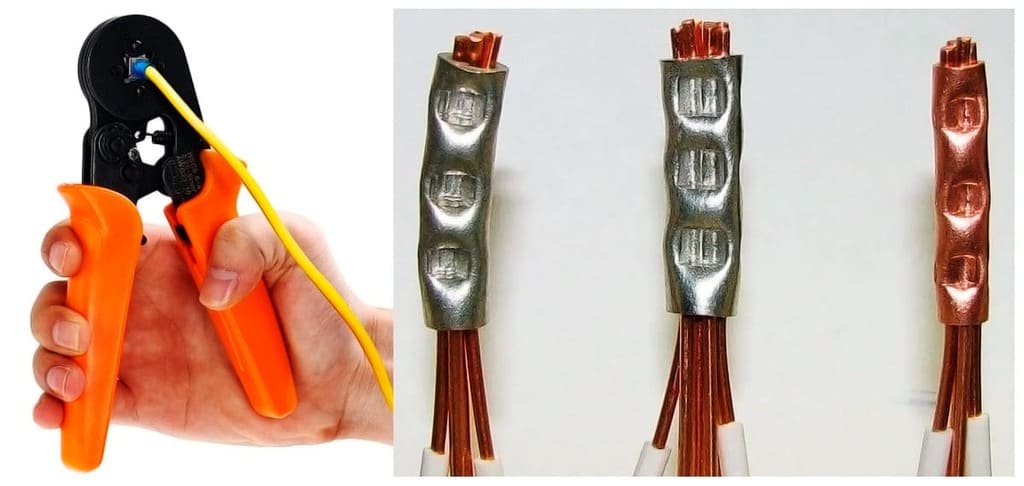

Механические соединения прессовка: этот метод подразумевает использование специальных прессовочных наконечников. Он обеспечивает надежное крепление, для применения такого способа соединения необходимо специальное оборудования в виде обжимных клещей.
-

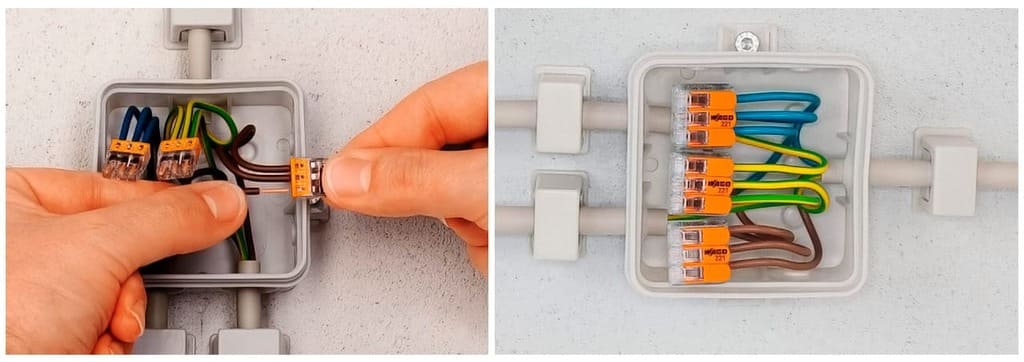

Соединение при помощи самозажимных клемм: самозажимные клеммы представляют из себя клемму с пружинным контактом, который обеспечивает постоянное давление на проводник, а также позволяет соединять как монолитный провод, так и многожильный. Этот метод является самым оптимальным за счет быстрого соединения, надежного контакта не требующего периодического обслуживания в процессе эксплуатации.

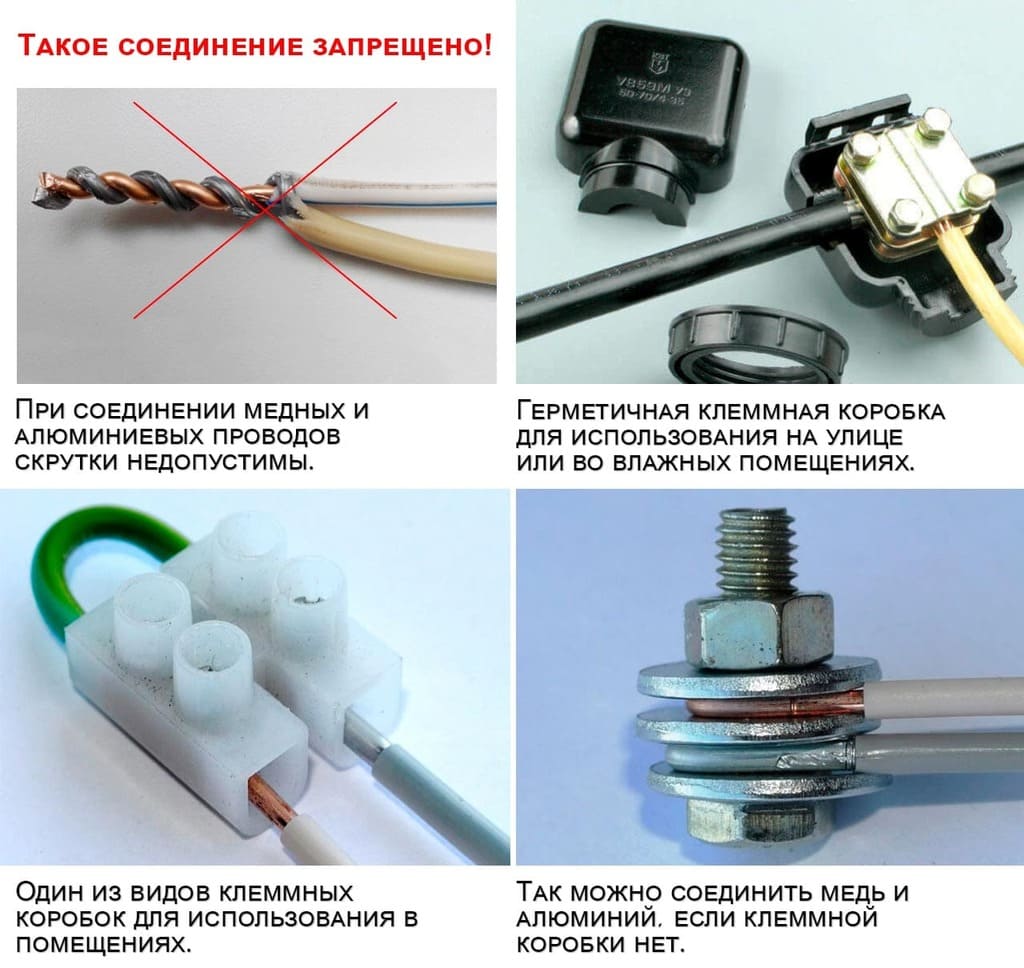

Как соединить медный кабель с алюминиевым
Соединение кабелей из разных материалов - это ответственная задача. Медь и алюминий имеют разные теплофизические свойства, и если соединение не выполнено правильно, оно может стать источником перегрева, коррозии и других проблем. Неправильное соединение может привести к авариям и пожарам.
Почему соединение алюминиевых и медных кабелей требует особого внимания?
Важно учесть, что «Алюминиевые» и «Медные» кабели имеют разные физические свойства и химический состав. При соединении их напрямую без правильных мер предосторожности могут возникнуть проблемы, такие как окисление и перегрев, что может привести к возгоранию и потере эффективности передачи электроэнергии. Напрямую их соединять нельзя, только через специальные клеммы и муфты. Используйте специальные муфты и антиокислительные смазки, чтобы предотвратить окисление и обеспечить надежное соединение.

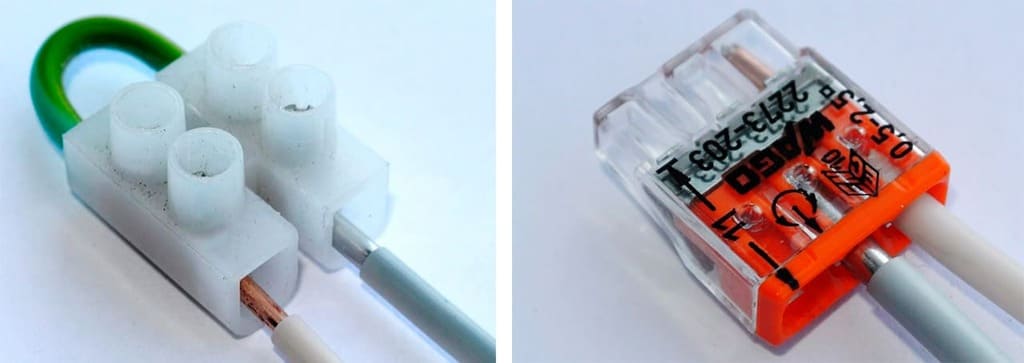

Соединение алюминиевых и медных кабелей с помощью клемм
Для соединения алюминиевых и медных кабелей следует использовать специализированные клеммы, разработанные для этой цели. Эти клеммы обеспечивают надежное и безопасное соединение, минимизируя риск перегрева и окисления.
- Подготовьтесь к соединению
- Правильное присоединение
- Обязательно используйте антиокислительную пасту
- Проверьте качество соединения
Перед началом процесса убедитесь, что концы кабелей правильно подготовлены. Очистите их от изоляции и обработайте специализированным антикоррозийным составом.
Внимательно следите за инструкциями производителя клеммы. Обычно это включает в себя вставку алюминиевого и медного проводов в соответствующие отверстия клеммы и их затяжку согласно рекомендациям.
Перед соединением обработайте концы кабелей специальной антиокислительной пастой. Это поможет предотвратить образование окиси и обеспечить долгий срок службы соединения.
После завершения процесса соединения убедитесь, что все кабели надежно и безопасно закреплены в клеммах. Проведите визуальную и электрическую проверку для убеждения в корректной работе соединения.

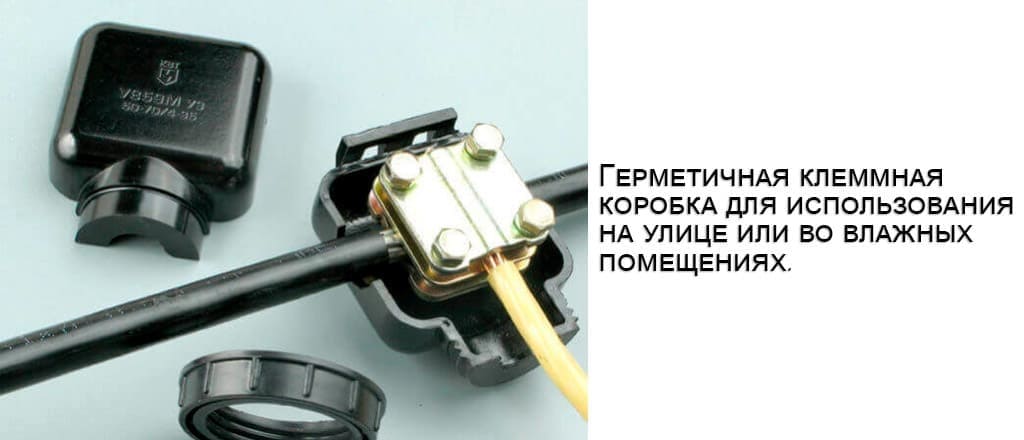

Соединение алюминиевого и медного кабеля с помощью герметичной клеммной коробки
Герметичные клеммные коробки представляют собой надежное и безопасное решение для соединения алюминиевых и медных кабелей на улице. Они обеспечивают защиту от агрессивных факторов окружающей среды и продлевают срок службы соединения. При правильной установке и обслуживании они гарантируют надежность вашей электроинфраструктуры.

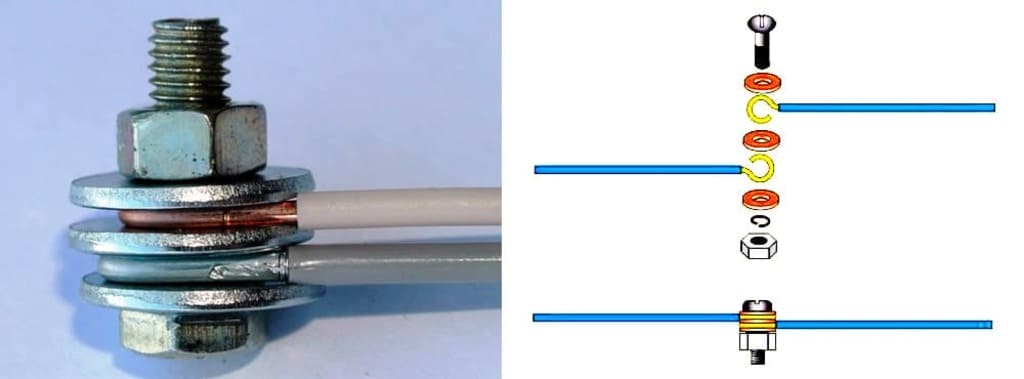

Алюминиевый и медный кабель: применение болтового соединения
Болтовое соединение - это один из наиболее распространенных способов соединения алюминиевых и медных кабелей. Его главное преимущество - надежность. Болты и гайки позволяют обеспечить крепкое и долговечное соединение, которое выдерживает воздействие внешних факторов.
Болтовое соединение - это надежный и долговечный способ соединения алюминиевых и медных кабелей. Правильная методика установки и обслуживания гарантирует надежность электроинфраструктуры и безопасность работы. При выборе между алюминием и медью, а также методом соединения, важно учитывать конкретные условия и требования вашего проекта.

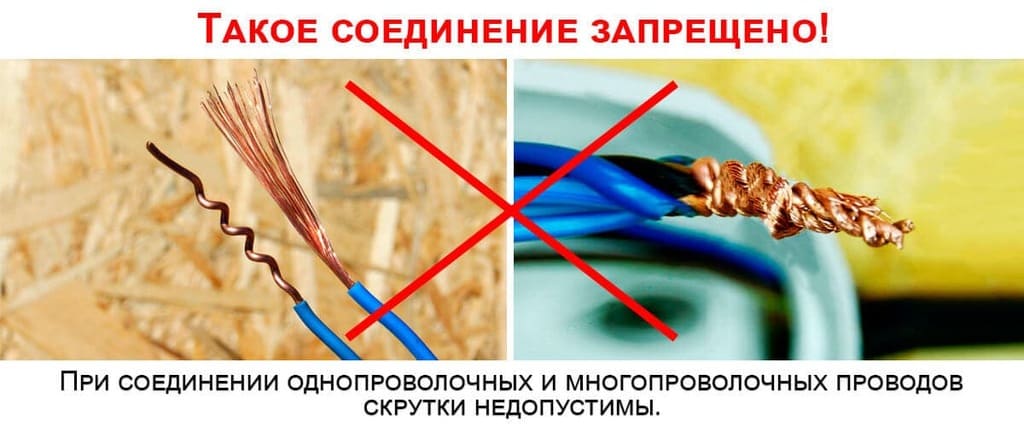

Как соединить однопроволочный провод с многопроволочным
Перед началом рассмотрения методов соединения проводов, давайте понимать, почему это так важно. Однопроволочные и многопроволочные провода имеют разную структуру и свойства. Они могут различаться по сечению, материалу и прочим параметрам. Поэтому неправильное соединение может привести к плохому контакту, перегреву и, в конечном итоге, к авариям и возгораниям.
Соединение однопроволочных и многопроволочных проводов требует внимания и навыков, чтобы обеспечить надежное и безопасное электрическое соединение. Выбор метода зависит от конкретных требований и условий работы проводов. Важно помнить, что правильное соединение - это залог надежной и безопасной электрической системы.

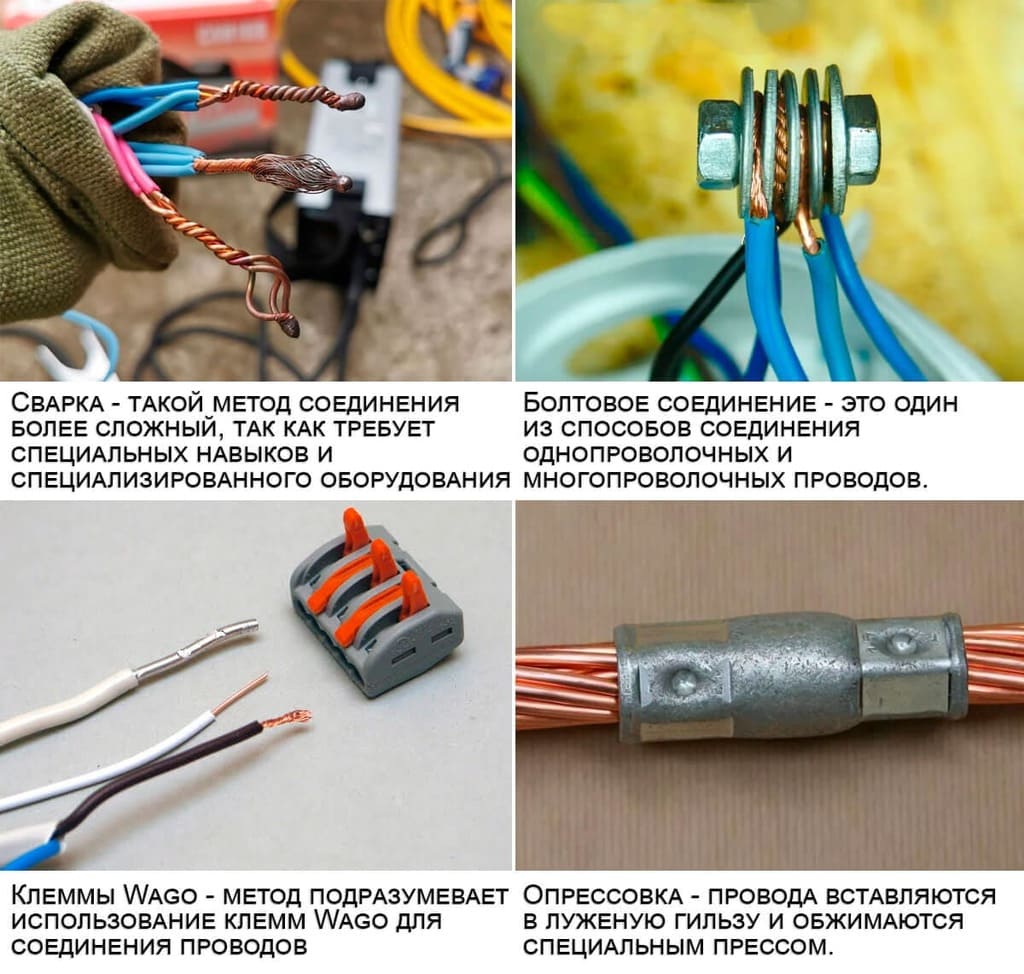

Виды соединений однопроволочного провода с многопроволочным:
Соединение многопроволочного и однопроволочного проводов (также используется термин: многожильного и одножильного проводов) возможно с использованием соединительных клемм, наконечников, болтового соединения, опрессовки (гильзовки) и сварки. Важно правильно подготовить провода, сняв изоляцию с концов и обеспечив контакт между ними. После этого провода соединяются обеспечивая надежное соединение.
