Теплообменники: принцип работы, виды и сферы применения

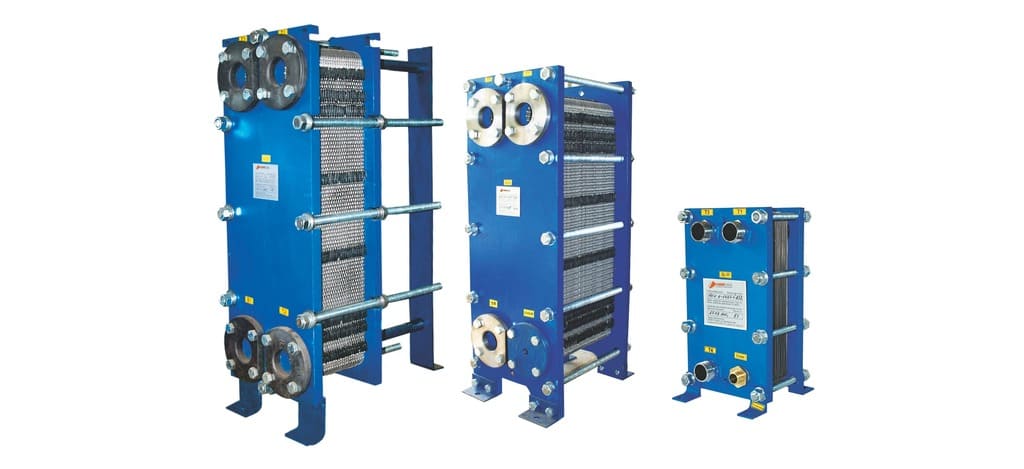

Теплообменник — это деталь, при помощи которой осуществляется передача тепла от нагретого элемента к холодной среде. Существует огромное количество типов приборов, но в быту чаще всего используется пластинчатый теплообменник, который устанавливается в газовых колонках и котлах отопления. В нашем интернет-магазине вы сможете купить теплообменник высокого качества с отличными рабочими характеристиками по разумной цене.
Принцип работы и сфера использования теплообменников

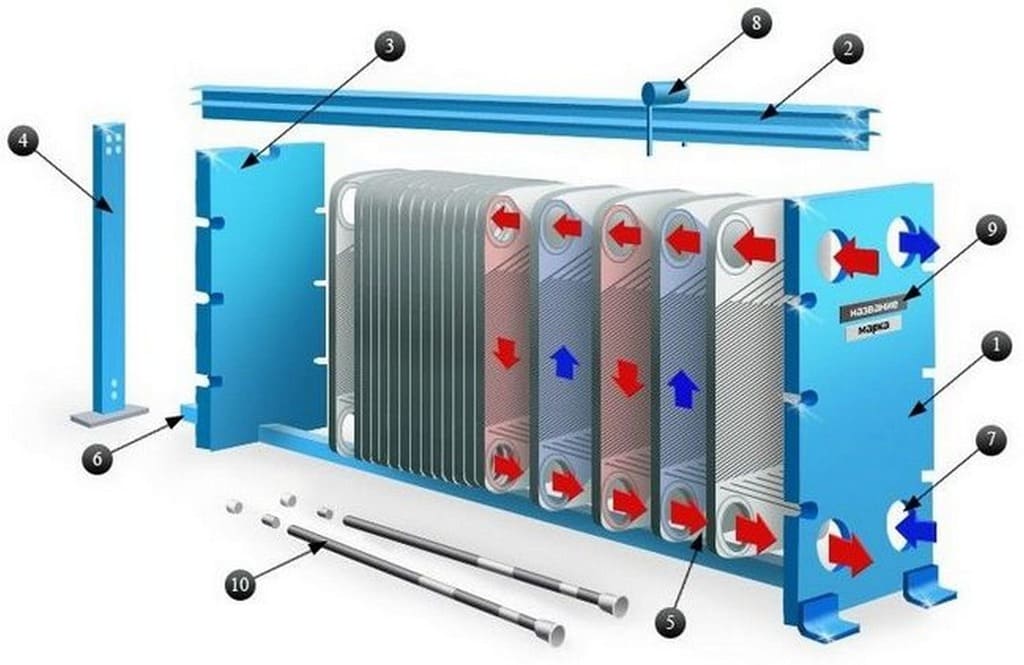

1. Неподвижная плита.
2. Верхняя направляющая.
3. Прижимная плита.
4. Опорная стойка.
5. Пакет пластин с уплотнением.
6. Нижняя направляющая.
7. Присоединение (фланцевое, резьбовое).
8. Роликовое устройство к прижимной плите.
9. Шильдик (производитель, модель, заводской номер, год выпуска).
10. Комплект резьбовых шпилек.
Пластинчатые модели состоят из двух основных элементов:
- подвижной плиты;
- стационарной (неподвижной) плиты.
Каждая из плит перфорируется для набора и выпуска жидкости, которая и является главным источником теплообмена. Между двумя основными элементами располагаются несколько пластин с прокладками из резины. При подаче жидкость перемещается в противоположных направлениях с двух сторон пластины, чтобы избежать смешивания. Проходя по каналам, нагретое вещество осуществляет теплообмен, возвращаясь через другое отверстие в пластинах в охлажденном состоянии.
Сферы использования, теплообменники различных модификаций задействуют в:
- металлургии;
- пищевой промышленности;
- нефтегазовой отрасли;
- автомобиле- и судостроении.
Но наиболее широкой остается коммунальная сфера применения по обеспечению теплоснабжения помещений. Речь идет как о централизованном отоплении, так и о теплообменнике для отопления автономного типа. Аппараты позволяют осуществлять отопление помещений, нагревать воду и пользоваться системой «Теплый пол».
Виды теплообменников
Принято выделять несколько основных видов теплообменников:
- пластинчатые разборные;
- пластинчатые паяные;
- пластинчатые сварные;
- пластинчатые полусварные;
- кожухотрубные;
- спиральные.
Пластинчатые теплообменники разборного типа — классический вариант с двумя несущими пластинами, между которыми располагается несколько комплектующих стенок с уплотнителями из резины.
Паяные модели включают в себя несколько пластин из нержавейки, соединяющихся при помощи паяльного инструмента с припоем из меди или никеля.
Сварные теплообменники чаще всего используются при аномально высоких температурах в металлургии и других промышленных отраслях. Они славятся компактностью и высокими рабочими характеристиками, а сами пластины изготавливают из титана, никеля с примесями или нержавеющей стали.
Полусварные пластинчатые модели соединяются путем сварки нескольких пластин в кассеты и отличается способ соединения. В данном случае применяется паронитовое соединение кассет.
Кожухотрубные модели включают в себя несколько собранных в снопы труб, которые помещаются в специальные решетки, обрамленные прочным корпусом.
Спиральный теплообменник характеризует наличие двух элементов из листового металла, свернутых в виде спирали и прикрепленных к разделителю.
Виды теплообменников для котла
Сегодня рынок водонагревательного оборудования изобилует разными моделями газовых колонок и котлов. Они отличаются конструкцией и габаритами, видами аппаратов, обеспечивающих нагрев воды. Прежде чем приобрести теплообменник для газовой колонки, надо ознакомиться с типами:
- первичный;
- вторичный;
- битермический (совмещенный).
Первичный теплообменник для котла предполагает нагрев при условии, что нагретая сжигаемым газом среда будет воздействовать на сам аппарат, внутри которого циркулирует жидкость. Вторичный аппарат предусматривает нагрев посредством отдачи тепла водой, уже нагретой в первичном агрегате. Битермический теплообменник характеризуется сдвоенным теплообменом. При его эксплуатации нагретая среда обеспечивается сжиганием газа, который нагревает теплоноситель, а после передает тепло жидкости.
Вторичными моделями чаще всего комплектуются двухконтурные котлы с первичными вариантами, что обеспечивает нагрев воды в системе для ее подачи через кран. Оба варианта можно заменить одним совмещенным теплообменником. Битермическое оборудование славится повышенной безопасностью в процессе эксплуатации и доступной ценой. Но есть и минус — такой теплообменник нельзя использовать с жесткой водой.
Материалы теплообменников
Современные аппараты для отопительного оборудования изготавливают из:
- стали;
- меди;
- никелированных сплавов;
- алюминия;
- нержавейки;
- чугуна.
Некоторые вторичные модели могут производиться с использованием термостойкого пластика, который задействуется для производства элементов, не участвующих в непосредственном процессе нагрева теплоносителя.

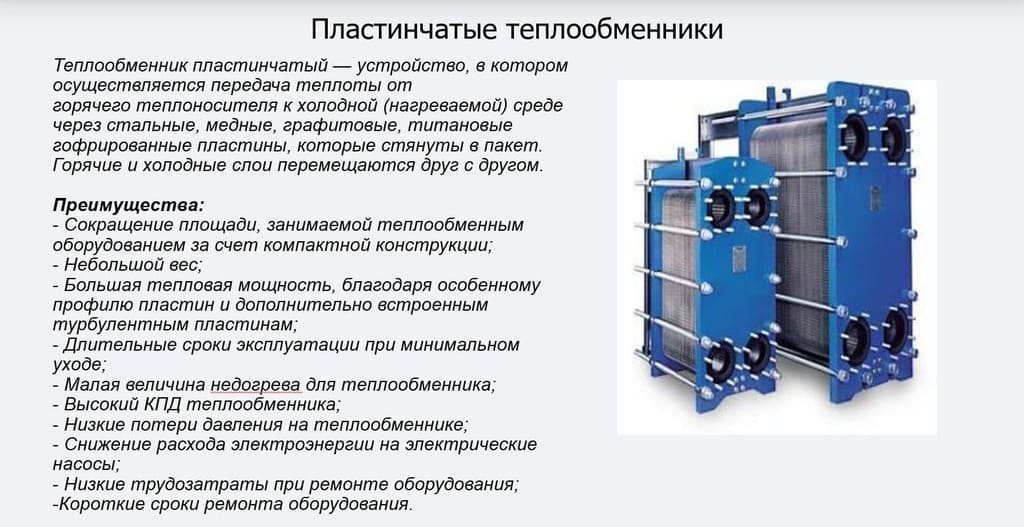

Преимущества пластинчатых теплообменников
Купить теплообменник для газового котла пластинчатого типа, заменив им устаревшие трубчатые модели, стоит по следующим причинам:
- компактность по сравнению с предшественниками;
- повышенный коэффициент полезного действия;
- длительный срок службы;
- экономное потребление газа при нагреве жидкости;
- высокая надежность всего аппарата и каждого элемента;
- простая установка и минимальные требования по обслуживанию;
- доступная цена.
Владельцы пластинчатых моделей получают возможность изменить характеристики нагревательного оборудования, которое уже было введено в эксплуатацию.
