Управление освещением через импульсное реле

Нередко возникает необходимость в управлении светом с нескольких мест когда одного выключателя оказывается недостаточно. Вы хотите включить освещение возле входной двери в спальню и выключить его под одеялом в постели, чтобы не вставать. Для реализации подобной ситуации используются проходные выключатели, при этом достаточно проложить трехжильный кабель между ними.

Однако, при осуществлении этой задачи есть свои “нюансы”. Есть один способ реализации управления светом с нескольких точек. Многие считают его более простым — это решение применить импульсное реле. В данной статье расскажем о нем: что это такое, для чего нужно, как работает и подробно разберем схемы подключения.

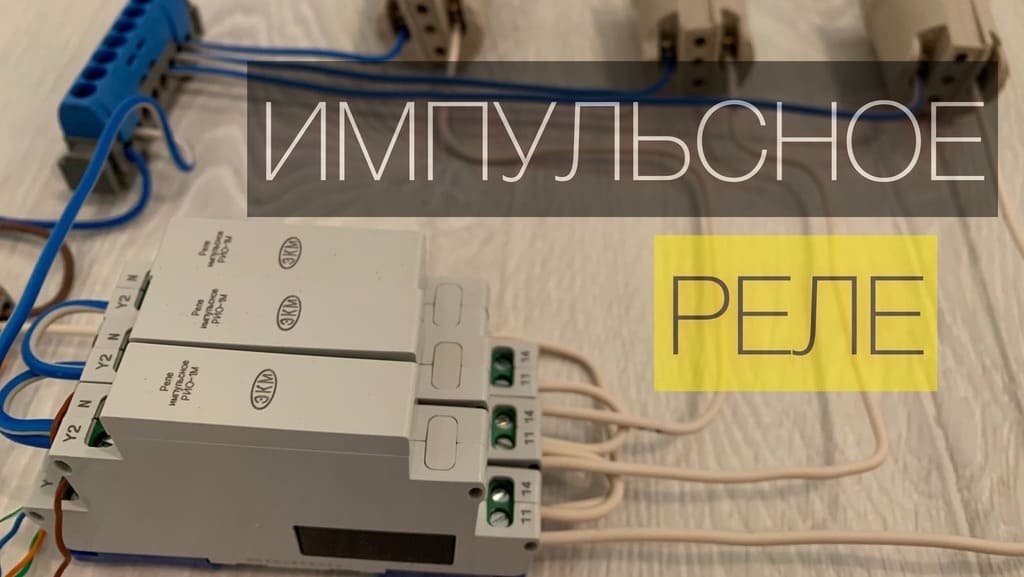

Что такое импульсное реле

Вместо сложной системы проводов и соединений, импульсное реле предлагает более удобный и эффективный способ управления освещением. Оно позволяет включать и выключать свет с помощью заданного временного интервала или импульса. Для использования достаточно подключить его к источнику питания и освещению, а затем настроить желаемый временной интервал. При активации реле освещение включается, а по истечении установленного времени автоматически выключается.

Реле обычного типа работают достаточно просто: при подаче напряжения на катушку, контакты замыкаются или размыкаются, а при отсутствии напряжения они возвращаются в исходное положение. Но импульсные реле, также известные как бистабильные реле, функционируют несколько иначе. Когда на реле подается импульс напряжения, оно включается, а при следующем импульсе — выключается.

Интересно отметить, что обычные бистабильные реле широко применяются в автоматических системах и системах безопасности. При подаче импульса одной полярности, якорь реле перемещается в одно положение, замыкая контакты, а при подаче импульса обратной полярности происходит обратный процесс, и якорь перемещается в противоположную сторону, переключая контакты.

Различают такие виды импульсных реле:

1. Электронные — оснащены платой с микроконтроллером и силовым полупроводниковым ключом, таким как симистор. Обеспечивают точное управление нагрузкой.

2. Электромагнитные — составляющие устройства: электромагнитная катушка и переключающий механизм. Являются классическим вариантом импульсных реле и обеспечивают надежное управление электрическими нагрузками.

Благодаря нескольким типам бистабильных реле, можно выбрать наиболее подходящий вариант для конкретных требований и условий применения.

Принцип работы

Реле, предназначенные для регулирования света, функционируют в электрических цепях переменного тока с напряжением 220В. Одно из главных применений таких приборов заключается в создании схем управления освещением из разных мест. Давайте сначала рассмотрим, как это можно сделать без применения импульсного реле, с использованием проходных и перекрестных выключателей.

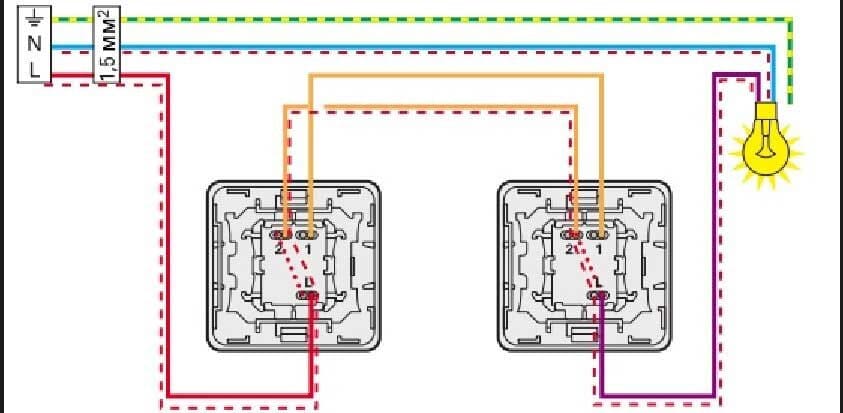

Пример схемы из двух мест:

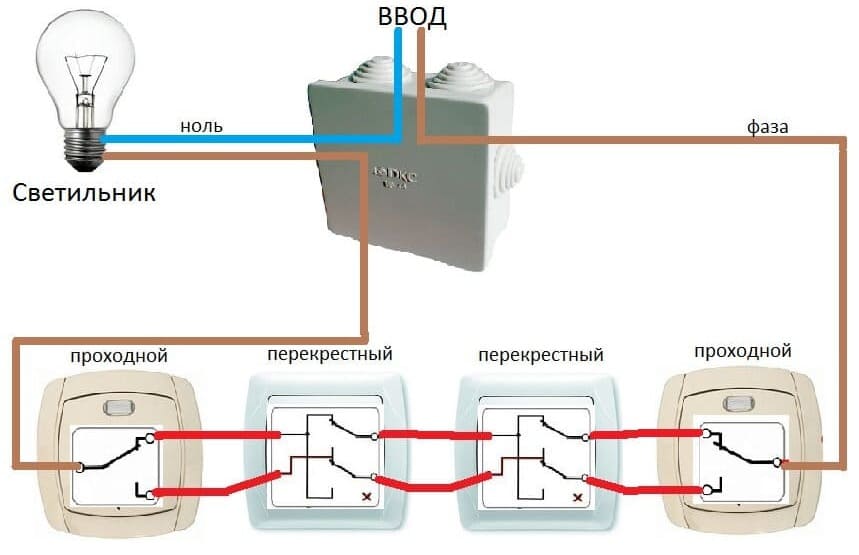

Из четырех мест:

Минус таких схем — большое количество используемых проводов, необходимых для реализации, а также сложности при монтаже.

Для исключения этой проблемы и применяют импульсное реле. В отличие от обычных, которые включаются при подаче напряжения на их катушку, бистабильному достаточно кратковременного импульса. Поэтому, чтобы включать/выключать бистабильное реле нужны специальные выключатели без фиксации. По функционалу они такие же, как и дверные звонки — кнопки с возвратной пружиной без фиксажа.

Монтировать реле можно на DIN-рейку, в распаячные коробки или непосредственно в светильники. Многие бренды освещения по умолчанию добавляют в комплектующие люстр и светильников импульсные реле. Это позволяет управлять несколькими группами ламп с помощью одного выключателя через двухжильный провод.

Помимо обычных бистабильных, предназначенных для простого включения и выключения нагрузки, существуют также импульсные с встроенными таймерами. Такие приборы позволяют установить задержку включения или выключения освещения после подачи импульса. Устройства идеально подходят для использования на лестничных пролетах, в проходных коридорах и в помещениях с большим количеством дверей. Кроме того, импульсные реле с таймерами могут иметь дополнительные функции, такие как регулирование яркости освещения или настройка чувствительности к движению. Это особенно удобно в ситуациях, когда необходимо, чтобы свет включался на определенное время после открытия двери или оставался включенным в течение некоторого времени после прохождения.

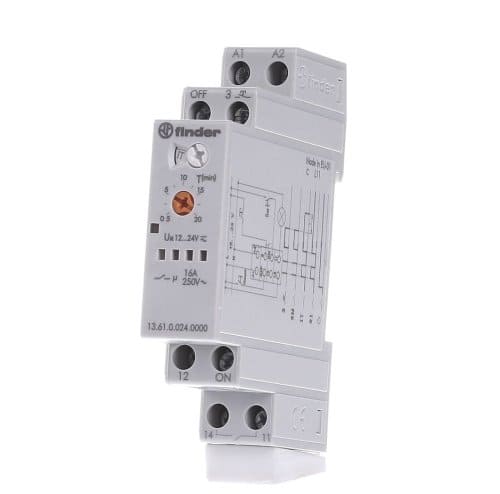

В качестве наглядного примера рассмотрим одну из популярных моделей такого реле — Finder из серии 1CO 13.61. Это устройство имеет ряд характеристик и особенностей, которые делают его востребованным и полезным. Подробнее о них:

Для начала, реле устанавливается на DIN-рейку шириной 35 мм, что обеспечивает удобство и легкость монтажа. Оно является электронным типом с перекидным контактом (1CO), выполненным из материала AgSnO2. Его номинальный ток составляет 16А, а напряжение катушки управления — 12-24В переменного или постоянного тока.

Дополнительно у этого реле есть функция ручного управления, что позволяет вручную включать и выключать контакт. Оно также обладает модульной конструкцией, что облегчает его интеграцию в системы управления.

Что касается функциональности, импульсное реле Finder из серии 1CO 13.61 предлагает несколько режимов работы. Оно может использоваться для управления контактом в бистабильном режиме, где контакт переключается при каждом импульсе управления. Также есть возможность управлять контактом в моностабильном режиме, где он замыкается при импульсе и размыкается по истечении установленного времени задержки. Кроме того, прибор обладает функцией таймера, позволяющей настраивать задержку перед размыканием контакта.

Это устройство поддерживает как переменный, так и постоянный ток для катушки управления, что расширяет его применение в различных ситуациях, а материал контакта AgSnO2 обеспечивает надежное и долговечное соединение.

Отметим также наличие сертификаций CE, NF, включая сертификат IMQ и EAC, подтверждает соответствие реле европейским и международным стандартам.

Импульсное реле Finder из серии 1CO 13.61 предоставляет ряд функций, которые делают его привлекательным для использования в различных ситуациях. Одним из преимуществ является возможность управлять несколькими лампами с помощью одной кнопки. Если у вас установлены несколько таких приборов, вы можете подключить кнопку выключения к ним, регулируя все лампы независимо от их текущего состояния. Это также позволяет реализовать управление группами или всеми лампами в помещении с помощью одной кнопки, а также последовательное выключение и другие функции.

Сравнивая управление освещением с использованием проходных выключателей и импульсного реле, можно увидеть значительную экономию материалов при использовании второго. Для управления освещением с помощью проходных выключателей требуется проложить несколько проводов, соответствующих мощности светильника, и устанавливать дополнительные выключатели. В случае использования импульсного реле достаточно — всего один двухжильный кабель с меньшим сечением. В качестве управляющих механизмов могут использоваться кнопки с нормально открытыми контактами, что также упрощает установку.

Итогом использования Finder из серии 1CO 13.61 является значительная экономия материалов и удобство в управлении освещением. Это надежное и функциональное реле, которое может быть полезным в различных сценариях управления светом.

Схема подключения

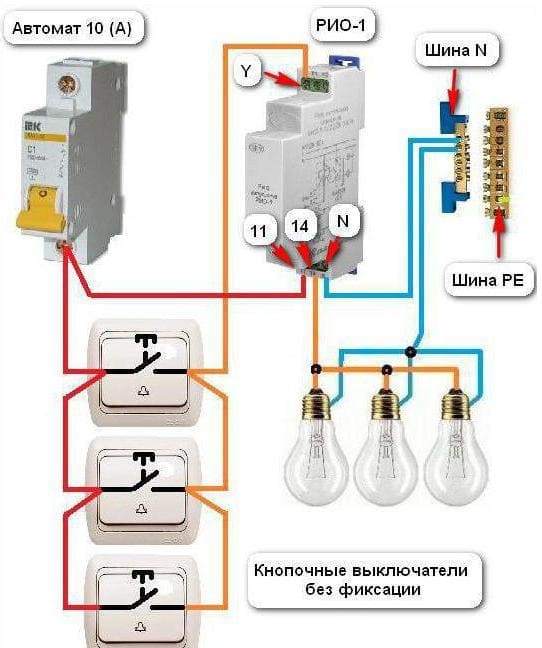

Представим ситуацию, когда нам нужно организовать выключение света из нескольких мест. Для этого мы можем использовать реле, которое позволит нам реализовать подобную схему управления освещением. И самое интересное в этом подходе заключается в том, что нам не нужно прокладывать толстые силовые провода до каждого выключателя.

Вместо этого, достаточно просто провести тонкий двухжильный провод, сечением около 0.5 мм2, от каждого выключателя до реле. Эти провода будут нести только сигналы управления, а не силовые нагрузки. Такой подход делает установку и подключение гораздо проще с точки зрения использования материалов.

Силовые питающие провода, в свою очередь, подключаются к коммутирующим контактам реле. И здесь важно отметить, что количество и расположение выключателей не играют роли. Устройство готово принять сигналы от любого количества выключателей и выполнять соответствующие коммутационные действия. Даже самая простая схема с тремя выключателями может быть успешно реализована с использованием этого подхода.

Таким образом, мы получаем простую и эффективную схему управления освещением которая экономит материалы. И не забывайте, что эта концепция может быть расширена и применена в различных сценариях, где требуется управление светом из нескольких точек.

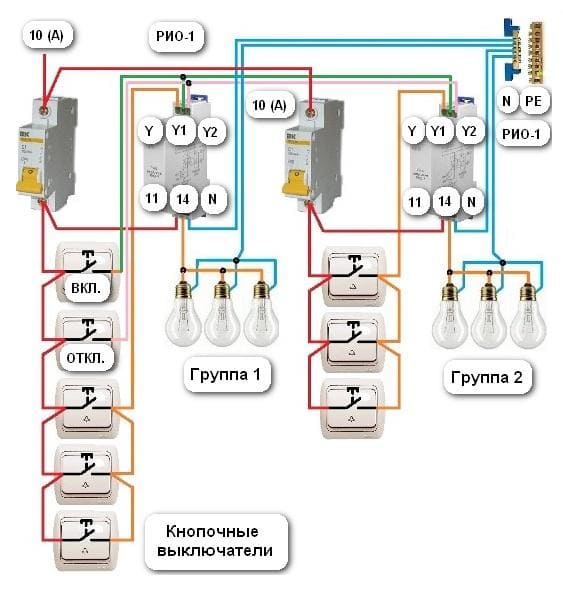

Давайте рассмотрим другую интересную схему, которая отличается от предыдущей. В этой новой схеме каждая группа ламп имеет возможность быть управляемой из трех разных мест. Кроме того, есть пара дополнительных выключателей, которые могут включать или выключать все лампы обеих групп одним нажатием. На схеме эти выключатели обозначены как “ВКЛ” и “ОТКЛ”.

Удобно “стандартно” разместить выключатели рядом с входной дверью. Таким образом, когда вы возвращаетесь домой, то можете сразу же включить свет во всей квартире, просто нажав на “ВКЛ”. А уходя, погасите свет — нажав на “ОТКЛ” и будьте уверены, что ни одна лампа не останется гореть.

Это только несколько примеров, как можно организовать удобное управление освещением в доме. Выбирайте наиболее подходящую схему для вашей ситуации и наслаждайтесь комфортом и практичностью управления светом в вашем жилище.

Если вы решили сочетать это реле с датчиком движения, имейте в виду, что при срабатывании датчика, реле автоматически включит свет, осветив комнату. Но когда вы покинете зону обнаружения датчика, со временем он перестанет посылать управляющий сигнал, а свет будет продолжать гореть. Поэтому важно иметь возможность выключить свет или принудительно включить его, если необходимо.

Для этого можно предусмотреть кнопку, которая отключит освещение независимо от работы датчика. Также полезно иметь возможность вручную включать свет, даже если датчик движения не активирован. Это даст вам полный контроль над освещением в помещении, гарантируя комфорт и энергосбережение.

Такая комбинация реле и датчика движения обеспечивает автоматическое включение света в нужный момент и, соответственно, его выключение при отсутствии движения. Однако возможность ручного управления светом является дополнительным удобством, позволяющим адаптировать освещение под ваши потребности и предпочтения в любой ситуации.

Используя такую систему управления освещением, вы сможете сэкономить электроэнергию и обеспечить оптимальное освещение в вашем доме или офисе. Это удобно, практично и экономически выгодно.

Выводы

Мы исследовали импульсные реле, предназначенные для удобного регулирования освещением. Эти устройства существенно упрощают процесс установки электропроводки и обеспечивают надежную работу светильников. Кроме того, они могут быть применены в различных сценариях умного дома и других автоматизированных системах управления освещением.
