Установка и демонтаж терморегулятора

Терморегуляторы - это незаменимые устройства, которые помогают поддерживать комфортную температуру в помещении и экономить энергоресурсы.

Они являются неотъемлемой частью современных систем отопления, будь то котлы, теплые полы, конвекторы или радиаторы. Правильная установка и демонтаж терморегуляторов играют ключевую роль в обеспечении их надежной и эффективной работы.

Существует несколько основных типов терморегуляторов:

• Электромеханические. Это простые и недорогие модели, которые управляются с помощью поворотного механизма. Они устанавливают желаемую температуру в диапазоне от +5°C до +30°C с точностью ±1°C.
• Электронные. Более продвинутые устройства с цифровым дисплеем и расширенным функционалом. Позволяют задавать температуру с точностью до 0,5°C, программировать режимы работы и экономить до 30% энергии.
• Программируемые. "Умные" терморегуляторы, которые автоматически меняют температуру в течение дня по заданному расписанию. Например, снижают ее ночью или когда никого нет дома. Это дает до 50% экономии на отоплении.
• Беспроводные. Инновационные модели, которые состоят из настенного блока управления и беспроводного термодатчика. Они удобны тем, что не требуют прокладки проводов и могут контролировать температуру в любой точке помещения.

От грамотного монтажа и подключения терморегулятора напрямую зависит комфорт в доме, работа системы отопления и даже безопасность (при неправильной установке возможны перегрев, поломка оборудования или короткое замыкание). А своевременный и аккуратный демонтаж позволяет без проблем заменить вышедший из строя терморегулятор на новый.

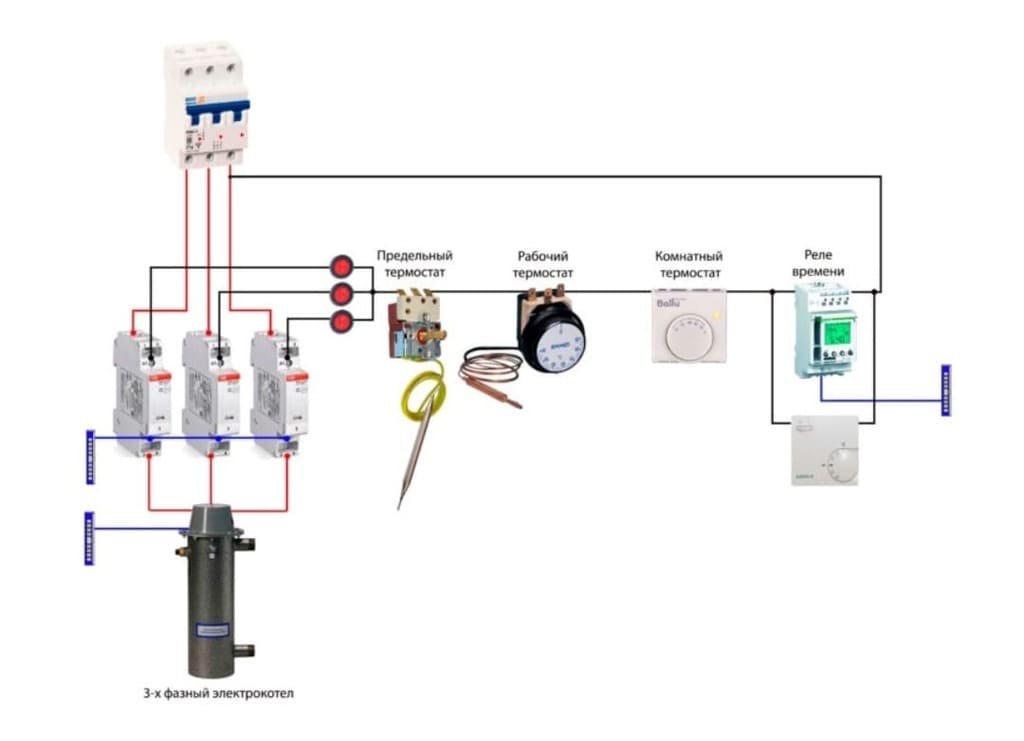

Установка и демонтаж терморегуляторов для котлов

Для автоматического управления работой котлов отопления применяются специальные терморегуляторы, которые поддерживают заданную температуру теплоносителя или воздуха в помещении. Существует три основных типа термостатов, используемых с котлами:

Накладные терморегуляторы монтируются непосредственно на трубу с теплоносителем на выходе из котла. Они измеряют температуру теплоносителя и управляют работой котла, включая или выключая его при достижении заданных значений. Накладные термостаты универсальны - они подходят для любых типов котлов: газовых, электрических, твердотопливных. Их преимущество - простота установки, но они менее точны в сравнении со встроенными датчиками котлов.

Комнатные терморегуляторы устанавливаются на стене в жилом помещении и управляют работой котла по фактической температуре воздуха в комнате. Они обеспечивают более комфортные условия, но требуют прокладки проводов от котла к месту установки. Комнатные термостаты часто имеют расширенные функции, такие как программирование режимов работы, автоматическое снижение температуры ночью или в период отсутствия людей, возможность дистанционного управления через смартфон.

Уличные терморегуляторы располагаются снаружи здания и регулируют температуру теплоносителя в зависимости от погодных условий. Принцип их работы прост: чем холоднее на улице, тем сильнее они нагревают теплоноситель в системе отопления. Это позволяет автоматически менять режим работы котла в зависимости от сезона года. Уличные термостаты особенно актуальны для регионов с изменчивой погодой. Их использование может давать до 20% экономии расхода газа или электроэнергии на отопление.

Подготовка к установке терморегулятора на котел

Перед тем как установить терморегулятор на котел, нужно правильно выбрать подходящую модель и подготовить необходимые инструменты.

Для начала определите тип и характеристики вашего котла:

• Одноконтурный (только отопление) или двухконтурный (отопление + горячее водоснабжение)
• Напольный или настенный
• Наличие встроенной автоматики и возможностей для подключения внешних устройств

Далее выберите способ управления котлом - по температуре теплоносителя или по температуре воздуха в помещении. От этого будет зависеть тип используемого терморегулятора: накладной, комнатный или уличный.

При выборе конкретной модели терморегулятора обратите внимание на:

• Тип управляющего сигнала (открытый/закрытый контакт, напряжение/ток)
• Нагрузочную способность контактов (сверьте с требованиями вашего котла)
• Диапазон регулирования температур
• Погрешность измерения и поддержания температуры
• Наличие нужных функций: программирования, индикации, ручного управления и пр.

Для монтажа вам понадобятся такие инструменты:

• Индикаторная отвертка
• Кусачки или бокорезы
• Мультиметр или тестер
• Изолента, термоусадка, кабельные стяжки
• Дюбели и саморезы (для крепления блока терморегулятора)
• Дрель и сверло (при необходимости)

Перед началом монтажных работ обязательно обесточьте котел и перекройте подачу газа к нему. Если устанавливаете накладной термостат - слейте часть теплоносителя из системы, чтобы освободить место на трубе для датчика.

Пошаговая инструкция по монтажу терморегулятора

Монтаж накладного термостата:

1. Закрепите термодатчик хомутом на выходной трубе котла (после циркуляционного насоса). Обеспечьте плотный тепловой контакт датчика с трубой. Он должен располагаться не ближе 0,5 м от котла.
2. Прикрутите блок управления термостата в удобном месте рядом с котлом.
3. Подключите провода питания (обычно 220В) и управляющий кабель от термодатчика к соответствующим клеммам блока управления.

Монтаж комнатного термостата:

1. Закрепите блок терморегулятора на стене в жилой комнате. Оптимальная высота установки - 1,2-1,6 м от пола. Не размещайте термостат рядом с нагревательными приборами, окнами и дверями - там, где на него будут влиять сторонние источники тепла или холода.
2. Протяните проводку от места установки термостата до котла. Используйте кабель сечением не менее 2х0,75 мм² для расстояний до 20 метров, и 2х1,5 мм² - при большей длине.
3. Подключите управляющие провода термостата к соответствующим клеммам котла, согласно схеме. Обычно для этого используют разъем ТА (комнатный термостат), клеммы внешнего термостата или датчика температуры (зависит от модели котла).

После подключения проводов настройте терморегулятор:

• Выставьте желаемую температуру воздуха (для комнатного) или теплоносителя (для накладного)
• При необходимости задайте программу (график) изменения температуры по дням недели и времени суток
• Установите дополнительные параметры: калибровку датчика, гистерезис, задержки включения и пр.

Проверка работоспособности и настройка терморегулятора

Чтобы проверить правильность монтажа и работоспособность терморегулятора:

1. Подайте напряжение питания на котел, откройте газ, запустите котел в работу.
2. Проверьте, что котел включается и выключается при достижении заданной на термостате температуры. Светодиод на термостате должен загораться при замыкании контактов и гаснуть при их размыкании.
3. Для комнатного термостата дополнительно проверьте фактическую температуру воздуха в помещении с помощью независимого термометра. Она должна соответствовать установленной на термостате (допустима погрешность ±1°С). При необходимости откорректируйте показания термостата в настройках (обычно эта функция называется "калибровка датчика").
4. Понаблюдайте за работой системы отопления в течение 1-2 дней. Оцените, насколько комфортно поддерживается температура, нет ли слишком частых включений/выключений котла. При необходимости подстройте температурный график (кривую нагрева), временную программу и другие настройки термостата.

Если котел не реагирует на сигналы от терморегулятора, проверьте правильность подключения проводов и настроек котла. В случае использования комнатного термостата убедитесь, что используется нужный тип управляющего сигнала (OpenTherm, on/off, 0-10В и т.д.). Сверьтесь с инструкцией по эксплуатации котла.

Правила безопасного демонтажа терморегулятора с котла

Иногда возникает необходимость демонтировать терморегулятор - например, при его замене или переносе в другое место. Делать это нужно аккуратно и с соблюдением всех мер безопасности.

Общий порядок демонтажа терморегулятора:

1. Отключите электропитание котла, перекройте подачу газа. Дождитесь, пока котел и теплоноситель остынут до безопасной температуры (не более 40°С).
2. Отсоедините провода термостата от котла. Будьте внимательны, чтобы случайно не замкнуть контакты. При необходимости пометьте или сфотографируйте клеммы, чтобы потом подключить провода в прежнем порядке.
3. Открутите крепления блока управления термостата и снимите его.

Для накладных термостатов дополнительно:

1. Слейте теплоноситель из котла и расширительного бака до уровня ниже установки датчика (если это не было сделано заранее).
2. Демонтируйте хомут крепления термодатчика. Снимите датчик с трубы, стараясь не повредить его. При необходимости очистите место установки от загрязнений, ржавчины, остатков термопасты.
3. Если хомут крепления датчика потерял эластичность или поврежден - замените его на новый.

После демонтажа терморегулятора обязательно проверьте целостность всех креплений и электрических соединений. Установите на клеммы котла специальную заглушку или изолируйте их, чтобы исключить возможность короткого замыкания.

Монтаж и демонтаж терморегуляторов для систем теплого пола

Система теплого пола - это эффективный и комфортный способ обогрева помещений. Она обеспечивает равномерное распределение тепла, не создает конвекционных потоков и позволяет поддерживать температуру на 2-3°С ниже, чем при обогреве радиаторами. Чтобы система работала с максимальной эффективностью и экономичностью, нужно оснастить ее правильно подобранным и грамотно установленным терморегулятором.

В отличие от термостатов для радиаторов или котлов, терморегуляторы для теплого пола имеют ряд конструктивных особенностей:

• Большинство моделей - электронные, с цифровым дисплеем и точной регулировкой температуры (погрешность ±0,5°С). Они удобнее механических и обладают расширенным функционалом.
• Могут управлять температурой как по показаниям встроенного датчика (воздуха), так и по данным от внешнего термодатчика (пола). Второй способ предпочтительнее, так как позволяет поддерживать комфортную температуру поверхности пола (обычно 25-28°С).
• Помимо температуры, могут контролировать также уровень влажности в помещении. Это актуально для деревянных и ламинированных полов, которые боятся избытка влаги.
• Имеют функции программирования - позволяют задавать различные температурные режимы (комфортный, экономный, нерабочий) для разного времени суток и дней недели. За счет этого можно экономить до 30% электроэнергии.
• Могут оснащаться выносным блоком управления с большим дисплеем и кнопками. Это удобно, если сам термостат установлен в труднодоступном месте (например, под кроватью).
• Есть модели с Wi-Fi модулем для управления через интернет со смартфона или планшета. Стоят дороже, но удобны, если нужно часто менять настройки или контролировать работу теплого пола из любой точки мира.

Выбор конкретной модели терморегулятора зависит от типа теплого пола (электрический кабельный, инфракрасный пленочный, водяной), площади и конфигурации помещения, желаемого функционала и бюджета. Например, для ванной комнаты площадью 5 м² отлично подойдет недорогой термостат с датчиком пола типа terneo st. А для большой гостиной с комбинированным полом (плитка + ламинат) лучше взять продвинутую модель с двумя датчиками (пола и воздуха) и недельным программированием.

Выбор места расположения и подготовка к установке

От правильного размещения терморегулятора и датчиков во многом зависит комфортность и эффективность работы теплого пола. При выборе места установки учитывайте следующие моменты:

• Блок управления термостата лучше располагать у входа в обогреваемое помещение, на высоте 0,3-1,5 м от пола. Разместите его так, чтобы до него было удобно дотянуться, но он не мешал открыванию двери.
• Избегайте установки термостата рядом с источниками тепла (радиаторы, камины, бытовая техника) или холода (окна, двери на улицу). Они будут влиять на показания встроенного датчика температуры воздуха.
• Датчик температуры пола устанавливается непосредственно в цементно-песчаную стяжку или слой плиточного клея - как можно ближе к поверхности, но не выступая над ней. При укладке кабеля теплого пола датчик монтируется между его витками, на расстоянии 50-100 см от стены.
• Если теплый пол уже залит стяжкой - датчик можно установить в специальную гильзу (трубку) из металла или термостойкого пластика. Ее необходимо предварительно подготовить и утопить в бетон.

Перед монтажом терморегулятора определите место установки блока управления и датчиков согласно правилам вышеи отметьте точки их размещения на стене и полу.Так же подготовьте в стене углубление (штробу) для установки подрозетника и прокладки проводов. Для этого удобно использовать штроборез или болгарку с алмазным диском. Глубина штробы - 20-30 мм, ширина - 20-25 мм.

Проложите в штробах провода: силовой кабель от блока питания, соединительные провода к датчику (датчикам) температуры пола и выносному блоку управления (если есть). Используйте кабель нужного сечения (обычно от 0,5 до 1,5 мм²) и с термостойкой изоляцией (рассчитанной на температуру не ниже +70°С).Установите в подготовленное углубление подрозетник. Закрепите его алебастром, гипсом или специальной монтажной пеной.

Теперь можно приступать к монтажу и подключению терморегулятора.

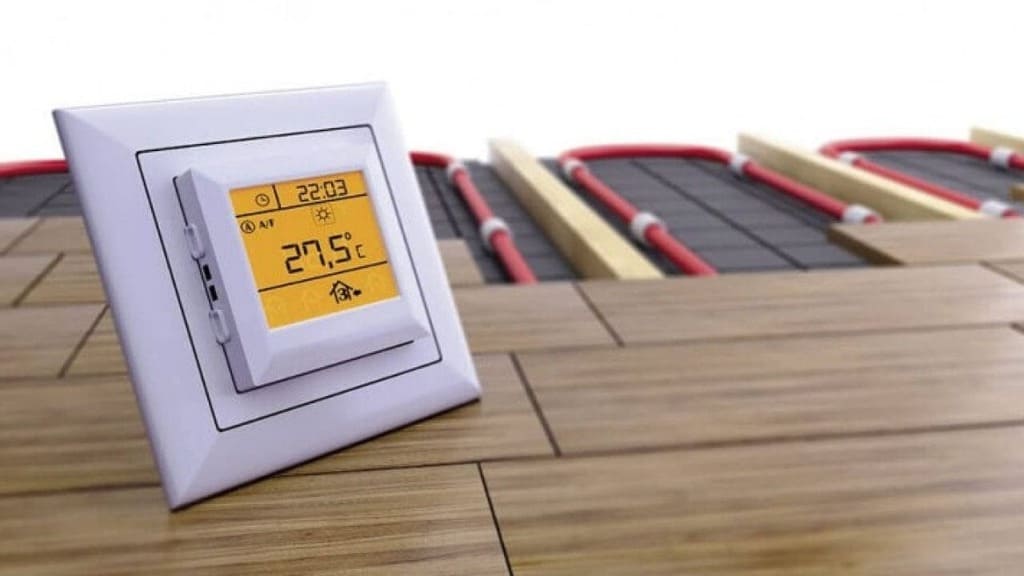

Пошаговый процесс монтажа терморегулятора теплого пола

Аккуратно освободите концы проводов в подрозетнике от изоляции на длину 7-10 мм. Скрутите зачищенные жилы и облудите их припоем для надежного контакта.

Отсоедините лицевую панель терморегулятора и подключите к клеммам на задней части корпуса провода, соблюдая маркировку:

• N - ноль (синий провод)
• L - фаза (коричневый или черный)
• IN - фаза от блока питания
• OUT - фаза на нагрузку (теплый пол)
• SEN или FLOOR - датчик пола
• 2 - датчик воздуха (если есть)

Закрепите терморегулятор в подрозетнике с помощью лапок или винтов. Установите лицевую панель на защелках.

Уложите датчик температуры пола в подготовленное место (стяжку, гильзу или слой плиточного клея). Прикрепите его к арматурной сетке или зафиксируйте специальными клипсами. Подключите соединительный провод к клеммам терморегулятора, соблюдая полярность.Если теплый пол уже смонтирован и залит стяжкой - просверлите в ней отверстие нужного диаметра (обычно 8-10 мм) и на нужную глубину (10-20 мм от поверхности). Установите в него гильзу с датчиком и залейте сверху раствором или залейте термостойким герметиком.

Проверьте электрические соединения на отсутствие замыканий и правильность подключения. Включите терморегулятор в розетку и подайте на него напряжение.Задайте на термостате желаемую температуру пола и другие настройки (программу, режим работы, яркость дисплея и т.д.). Для точной регулировки используйте инструкцию к вашей модели терморегулятора.

На этом монтаж терморегулятора теплого пола завершен. Дальше можно приступать к финишной отделке - укладке плитки, ламината, паркета или другого напольного покрытия.

Настройка и программирование терморегулятора

Современные термостаты для теплого пола имеют множество настроек и функций, которые позволяют гибко управлять режимами обогрева и экономить электроэнергию. Вот основные параметры, которые можно задать:

Целевая температура пола (обычно в пределах +20...+30°С). Оптимальная для жилых помещений - +25...+27°С. В детских комнатах и спальнях можно сделать чуть теплее, в коридорах и кухнях - прохладнее.Температура воздуха в помещении (если есть встроенный или выносной датчик). Регулируется в диапазоне +5...+30°С. Комфортная температура для большинства людей - +20...+22°С.

Программа (расписание) работы теплого пола по дням недели и часам. Можно задать несколько временных интервалов с разными целевыми температурами - для комфортного и экономного режимов, например:

• Рабочие дни: 7:00-9:00 - +24°С (комфорт), 9:00-17:00 - +18°С (эконом), 17:00-23:00 - +24°С (комфорт), 23:00-7:00 - +18°С (эконом).
• Выходные: 8:00-23:00 - +24°С (комфорт), 23:00-8:00 - +18°С (эконом).

Режим работы: ручной (ON/OFF), автоматический (AUTO), программируемый (PRG).

Функции защиты: от перегрева (максимальная температура пола), от замерзания (минимальная температура воздуха), блокировка кнопок от детей.Дополнительные опции: яркость дисплея, формат отображения температуры (°С/°F), сброс к заводским настройкам.

Для управления всеми функциями используйте кнопки на лицевой панели терморегулятора и/или пульт дистанционного управления (если есть). Подробные инструкции по настройке ищите в руководстве пользователя или на сайте производителя.

Нюансы демонтажа терморегуляторов теплого пола

Если возникла необходимость демонтировать терморегулятор (для замены, ремонта или переноса в другое место), делайте это аккуратно и в такой последовательности:

1. Отключите питание теплого пола и термостата на электрощите. Убедитесь в отсутствии напряжения индикаторной отверткой.
2. Снимите лицевую панель терморегулятора. Открутите винты крепления задней части к подрозетнику.
3. Сфотографируйте или запишите порядок подключения проводов к клеммам. Отсоедините провода, стараясь не повредить их.
4. Извлеките терморегулятор из подрозетника. Если потребуется, демонтируйте и подрозетник из стены.
5. Отключите и извлеките датчик температуры пола, соблюдая осторожность. Если датчик установлен в стяжку или плиточный клей, аккуратно расковыряйте покрытие вокруг него зубилом или стамеской.
6. При необходимости замены датчика - отмерьте нужную длину провода (обычно не менее 2-3 м), проложите его в гофротрубе или кабель-канале от места установки до подрозетника.
7. Установите новый терморегулятор в обратном порядке. При необходимости - восстановите напольное покрытие, заделайте штробы, загерметизируйте швы.

Соблюдайте осторожность при работе с электропроводкой и не пренебрегайте правилами безопасности. Если сомневаетесь в своих силах - доверьте монтаж и демонтаж терморегулятора квалифицированному электрику.

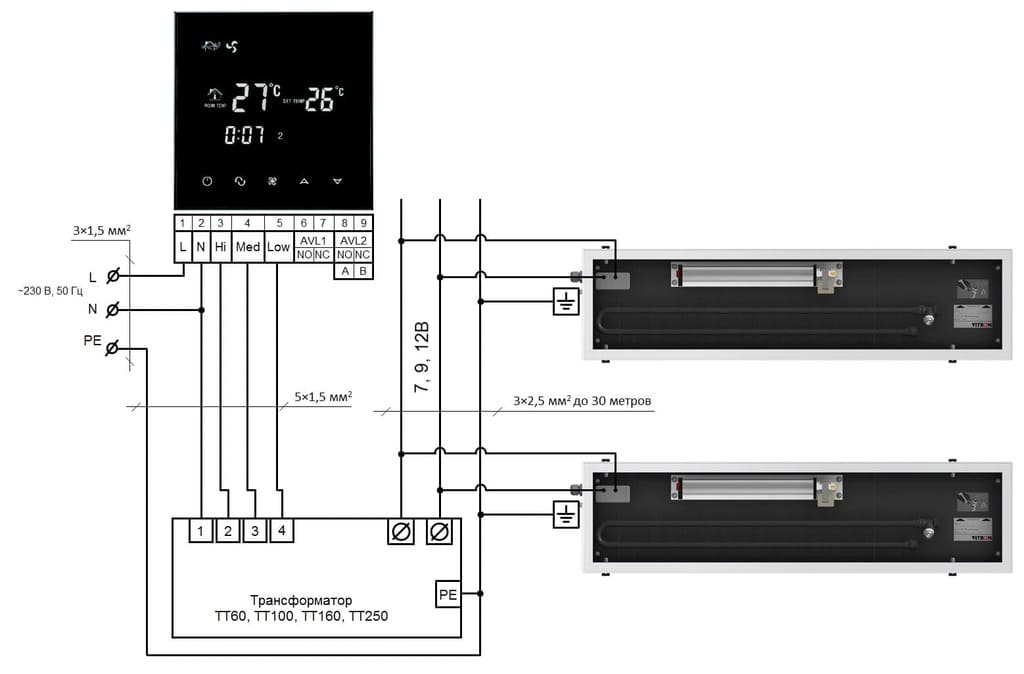

Установка и снятие терморегуляторов для конвекторов

Электрические конвекторы - удобный и эффективный способ дополнительного или основного обогрева небольших помещений. В отличие от масляных радиаторов и тепловентиляторов, они быстро нагреваются, равномерно распределяют тепло и могут точно поддерживать заданную температуру в комнате. Для этого конвекторы оснащаются встроенными или внешними термостатами.

Терморегуляторы для электроконвекторов могут быть трех типов:

• Встроенные (непосредственно в корпус обогревателя). Представляют собой простой поворотный переключатель с делениями от +5 до +30°С. Удобны тем, что не требуют дополнительного монтажа, но не очень точны и не имеют дополнительных функций.
• Выносные проводные. Состоят из блока управления, соединенного кабелем с датчиком температуры воздуха. Могут иметь механическое или электронное управление, дисплей, таймер включения/выключения. Более точные и функциональные, чем встроенные. Для установки требуется крепление блока на стену и подключение к конвектору.
• Беспроводные (управление по радиоканалу). Современная разновидность терморегуляторов, не требующая прокладки проводов между блоком управления и обогревателем. Обычно состоит из настенного термостата с ЖК-дисплеем и приемника сигнала, подключаемого к конвектору. Удобны для управления группой обогревателей в большом помещении или с разных точек (например, с пульта ДУ).

Выбирая терморегулятор для своего конвектора, обратите внимание на такие параметры::

• Тип управления (механический, электронный, программируемый)
• Диапазон регулирования температуры (обычно +5...+30°С или +5...+35°С)
• Шаг регулировки (0,5°С, 1°С или 2,5°С)
• Максимальная коммутируемая мощность (должна быть не меньше мощности обогревателя)
• Длина соединительного кабеля (для выносных регуляторов)
• Радиус действия и наличие препятствий (для беспроводных моделей)
• Дополнительные функции (таймер, блокировка кнопок, индикация)

Большинство современных электроконвекторов уже оснащены встроенными терморегуляторами. Поэтому покупка выносного или беспроводного регулятора актуальна только в случае замены или модернизации старой модели обогревателя.

Порядок установки терморегулятора на конвектор

Процесс монтажа внешнего терморегулятора зависит от его типа и модели конвектора, но в целом включает такие шаги.

Подготовьте необходимые инструменты: индикаторную отвертку, кусачки, нож для зачистки проводов, дюбели и шурупы (если требуется крепление блока на стену).Отключите конвектор от сети питания. Снимите крышку блока управления или распределительной коробки (если есть).Определите место установки блока терморегулятора. Он должен располагаться на стене рядом с обогревателем, на высоте около 1,5 м от пола. Избегайте попадания прямых солнечных лучей, сквозняков, близости других источников тепла.

Закрепите блок терморегулятора на стене с помощью дюбелей и саморезов (если предусмотрено конструкцией).Проложите соединительный кабель от блока до конвектора. Используйте кабель-канал или специальную гофрированную трубку для защиты провода. Сечение кабеля выбирайте с учетом мощности обогревателя: для конвекторов до 1 кВт достаточно 3х0,75 мм², для более мощных - 3х1,5 мм².

Пропустите соединительный кабель через кабельный ввод в корпусе конвектора. Подключите его к клеммам согласно схеме в инструкции. Обычно используется разъем типа TRS 3.5 мм или клеммник. Фазный провод (коричневый) подключается к клемме "L", нулевой (синий) - к клемме "N", заземляющий (желто-зеленый) - к клемме "PE".

Подключите датчик температуры воздуха, идущий в комплекте с терморегулятором. Для этого пропустите его кабель через специальное отверстие в корпусе конвектора и подсоедините к соответствующим клеммам блока управления.Закройте крышку блока управления конвектора. Включите обогреватель в розетку и подайте напряжение.

Проверьте работоспособность терморегулятора. Для этого установите на нем желаемую температуру воздуха (например, +24°С) и подождите 10-15 минут. Конвектор должен нагреться и отключиться при достижении заданной температуры. Если этого не произошло - проверьте правильность подключения и настройки терморегулятора.

Монтаж беспроводного терморегулятора выполняется аналогично, но без прокладки кабеля. Вместо этого приемник сигнала подключается непосредственно к клеммам внутри конвектора, а блок управления крепится в любом удобном месте в радиусе действия передатчика (обычно 15-30 м).

Подключение и настройка терморегулятора

После установки терморегулятора необходимо правильно его настроить для комфортной и экономичной работы конвектора. Для этого:

1. Включите обогреватель и терморегулятор. Дождитесь появления на дисплее показаний температуры воздуха.
2. С помощью кнопок или колесика прокрутки установите желаемую температуру обогрева (обычно в диапазоне +20...+25°С).
3. При необходимости - задайте программу работы конвектора по таймеру. Для этого выберите режим "Таймер" (Timer) и установите время включения и выключения обогревателя с точностью до 15-30 минут. Например, можно настроить автоматическое включение конвектора утром за полчаса до подъема и выключение на ночь для экономии электроэнергии.
4. Если терморегулятор имеет функцию калибровки датчика - воспользуйтесь ею для более точного поддержания температуры. Для этого сравните показания термостата с показаниями комнатного термометра и введите разницу значений в настройках (обычно в пределах ±3°С).
5. При необходимости - активируйте другие функции терморегулятора, такие как блокировка кнопок от детей, режим «Антизамерзание», адаптивный подогрев и т.д.
6. Проверьте работу конвектора в разных режимах и при разной целевой температуре. Убедитесь, что обогреватель включается и выключается согласно настройкам термостата, а фактическая температура в комнате соответствует заданной.

Если у вашего терморегулятора несколько режимов работы - выбирайте их в зависимости от ситуации:

• «Ручной» (Manual) - для поддержания постоянной температуры, задаваемой вручную.
• «Автоматический» (Auto) - для работы по заранее заданной программе или таймеру.
• «Экономичный» (Eco) - для энергосберегающего обогрева с пониженной температурой.
• «Комфортный» (Comfort) - для быстрого нагрева помещения до более высокой температуры.

Точные названия режимов и алгоритм настройки зависят от модели терморегулятора. Сверяйтесь с инструкцией по эксплуатации для своего устройства.

Рекомендации по демонтажу терморегулятора с конвектора

Если вам потребовалось снять терморегулятор с конвектора (для ремонта, замены или переноса), соблюдайте следующий порядок.

1. Выключите обогреватель из розетки, полностью обесточьте прибор. Дайте ему остыть в течение 15-20 минут.
2. Снимите блок управления терморегулятора со стены, открутив саморезы.
3. Отключите соединительный кабель от клемм внутри конвектора. При необходимости - отсоедините разъем или кабель датчика температуры воздуха. Будьте аккуратны, чтобы не повредить провода и клеммы.
4. Извлеките соединительный кабель из кабельного ввода в корпусе обогревателя, стараясь не повредить уплотнитель.
5. Демонтируйте кабель-канал или гофротрубку, в которой проложен кабель. Если требуется - заделайте отверстия и штробы шпатлевкой.
6. Заизолируйте оголенные концы проводов конвектора термоусадочной трубкой или изолентой. Установите на место крышку блока управления.
7. При замене терморегулятора на новый - подключите его в соответствии с инструкцией и проверьте работоспособность.
