Устройство и принцип действия реле перегрузки

Реле перегрузки — это специализированное устройство, предназначенное для защиты электродвигателей от токов, превышающих номинальные значения. Эти токи возникают при механических перегрузках вала, заклинивании подшипников или неисправностях в самом двигателе. Без такой защиты мотор может быстро выйти из строя из-за перегрева обмоток, что приводит к дорогостоящему ремонту и простою оборудования.

Что такое реле перегрузки

Реле перегрузки является ключевым элементом в цепи управления электродвигателем. Его главная задача — постоянно отслеживать величину протекающего тока и разрывать цепь управления, когда этот ток слишком долго превышает установленный предел. Важно понимать, что это устройство не заменяет обычные автоматические выключатели или предохранители, которые защищают от коротких замыканий. Оно борется именно с медленным, но опасным перегревом.

Принцип его работы основан на простом правиле: выделяемое в обмотках двигателя тепло пропорционально квадрату тока. Небольшое превышение тока приводит к значительному росту температуры. Реле перегрузки имитирует тепловые процессы в моторе, позволяя отключить его до того, как будет нанесен непоправимый ущерб.

Как работает тепловое реле перегрузки

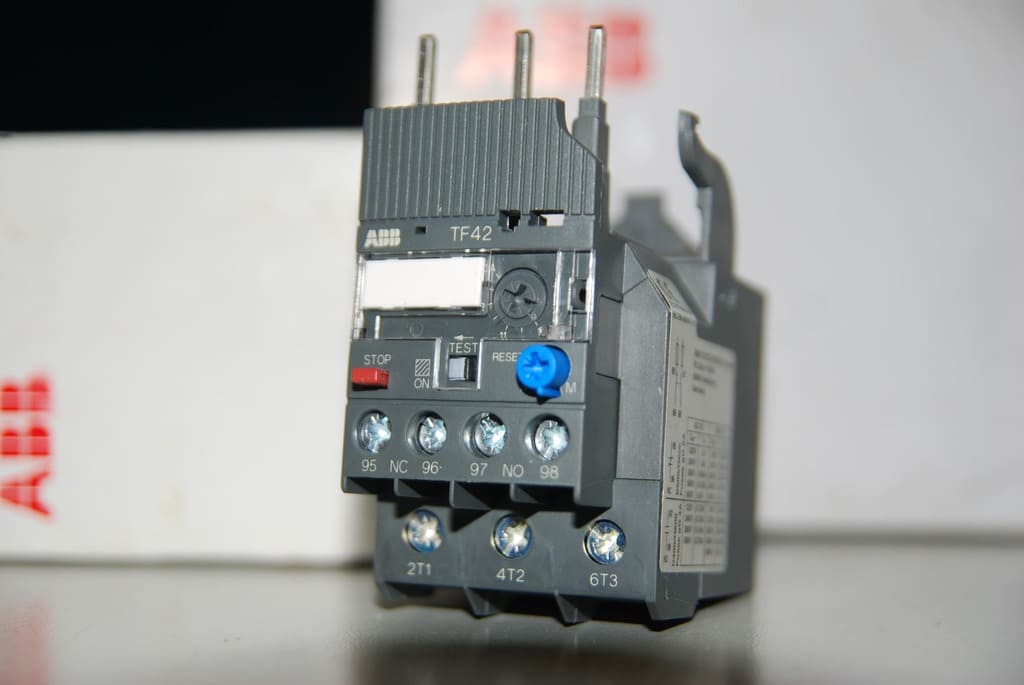

Наиболее распространенный тип — тепловое реле. Его работа основана на физическом явлении теплового расширения материалов. Внутри такого реле находится биметаллическая пластина. Она состоит из двух прочно соединенных металлов с разным коэффициентом линейного расширения.

Когда через пластину протекает ток нагрузки, она начинает нагреваться. Один металл расширяется больше, чем другой. Это вызывает изгиб всей пластины. Чем выше ток, тем сильнее нагрев и тем быстрее происходит изгиб.

Пластина механически связана с группой контактов. При достижении определенного уровня изгиба эти контакты переключаются. Это и есть момент срабатывания. Силовую цепь он не разрывает напрямую. Вместо этого он разрывает цепь управления, которая питает катушку магнитного пускателя. Пускатель отключается и снимает напряжение с двигателя.

Важной особенностью является выдержка времени. Нагревание биметаллической пластины требует времени. Это позволяет двигателю кратковременно переносить высокие пусковые токи без ложных отключений. Характеристика срабатывания специально рассчитывается так, чтобы реле не реагировало на кратковременную перегрузку при запуске.

Основные типы реле перегрузки

Хотя тепловые модели самые известные, они не единственные.

Трехполюсные тепловые реле являются классикой для трехфазных асинхронных двигателей. Они контролируют ток во всех трех фазах. Часто имеют функцию компенсации температуры окружающей среды. Это значит, что их срабатывание не так сильно зависит от того, жарко или холодно в помещении. Они остаются точными в разных условиях.

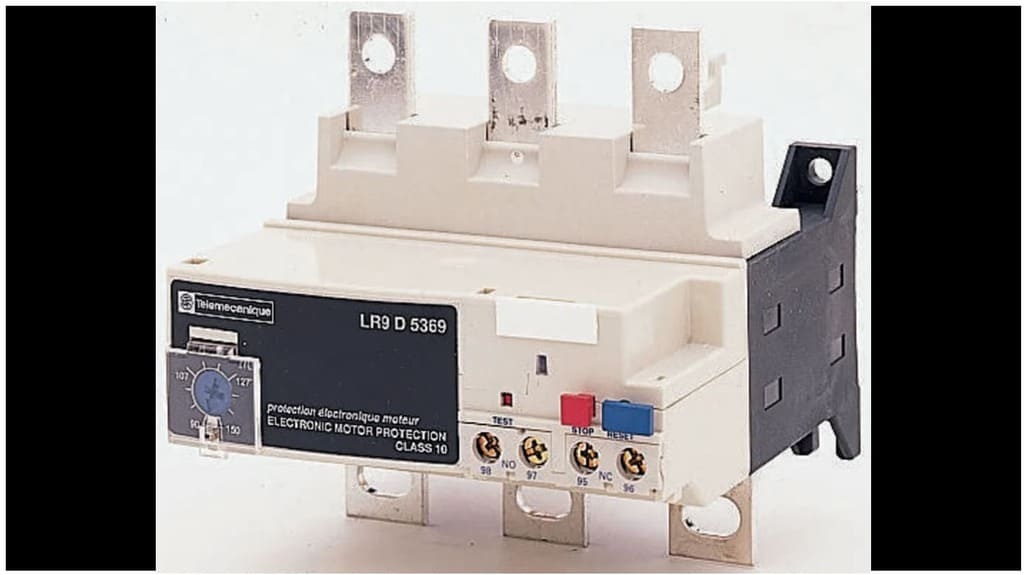

Электронные реле перегрузки — это более современное решение. В них нет биметаллических пластин. Вместо этого они используют трансформаторы тока для измерения и микропроцессор для анализа. Такие устройства гораздо точнее. Они позволяют гибко настраивать ток срабатывания, время задержки и даже учитывать различные классы срабатывания.

Они могут защищать не только от перегрузки, но и от других опасных режимов работы. Например, от обрыва фазы, дисбаланса фазных токов или заклинивания ротора. Некоторые продвинутые модели имеют цифровые интерфейсы для интеграции в системы автоматизации.

Преимущества реле перегрузки

Главное преимущество — это сохранение дорогостоящего оборудования. Стоимость качественного реле несопоставима со стоимостью электродвигателя и убытками от простоя производства. Оно обеспечивает селективность защиты. Это значит, что при неисправности одного двигателя отключается только он, а не вся линия.

Простота конструкции тепловых реле обеспечивает их высокую надежность и долговечность. Они не боятся скачков напряжения и электромагнитных помех. Электронные модели предлагают высочайшую точность и многофункциональность, заменяя собой несколько устройств защиты.

Подключение реле в трехфазных системах

В трехфазных сетях реле перегрузки устанавливается после магнитного пускателя и перед электродвигателем. Его силовые контакты последовательно включаются в цепи всех трех фаз. Но сами они не предназначены для частых коммутаций больших токов. Поэтому основную работу по включению и выключению делает мощный магнитный пускатель.

Цепь управления строится так. Нормально-замкнутый вспомогательный контакт реле перегрузки включается в цепь питания катушки пускателя. В нормальном режиме этот контакт замкнут, и цепь управления работает. При срабатывании защиты контакт размыкается. Это обесточивает катушку пускателя. Его силовые контакты размыкаются, полностью отключая двигатель от сети.

После устранения причины перегрузки реле необходимо вручную вернуть в исходное состояние. Обычно для этого на его корпусе есть кнопка или рычаг с надписью «Reset». Это предотвращает самопроизвольный повторный запуск двигателя, что важно для безопасности персонала.

Почему реле перегрузки требует остывания

Тепловому реле после срабатывания нужно время на остывание. Это не недостаток, а следствие его физического принципа работы. Биметаллическая пластина, вызвавшая отключение, остается горячей. Пока она не остынет и не вернется в исходное состояние, механизм не позволит выполнить ручной сброс.

Этот процесс имитирует остывание реального двигателя. Он служит дополнительной защитой. Оператор не сможет снова запустить мотор сразу после аварийного отключения, дав ему время остыть. В электронных реле этот эффект реализован программно. Устройство может блокировать повторный пуск на заданное время, даже если причина перегрузки была мгновенно устранена.

Значение реле перегрузки в электроэнергетике

Роль этих устройств сложно переоценить. Они являются фундаментальным элементом промышленной безопасности и надежности. В современном мире, где электропривод является основой практически любого производства, гарантировать его бесперебойную работу — прямая экономическая задача реле.

Реле перегрузки защищают не только сами двигатели. Косвенно они предотвращают возгорания из-за перегрева электропроводки. Они снижают пиковые нагрузки на сеть, предотвращая более масштабные аварии. Их работа обеспечивает стабильность технологических процессов.

От простого вентилятора до сложного станка с числовым программным управлением — везде, где есть электродвигатель, требуется защита от перегрузки. Это нехитрое устройство уже многие десятилетия остается верным стражем промышленности, тихо и надежно выполняющим свою работу, сохраняя ресурсы и обеспечивая непрерывность работы.
