Все о плавких вставках: принцип работы, типы и особенности выбора

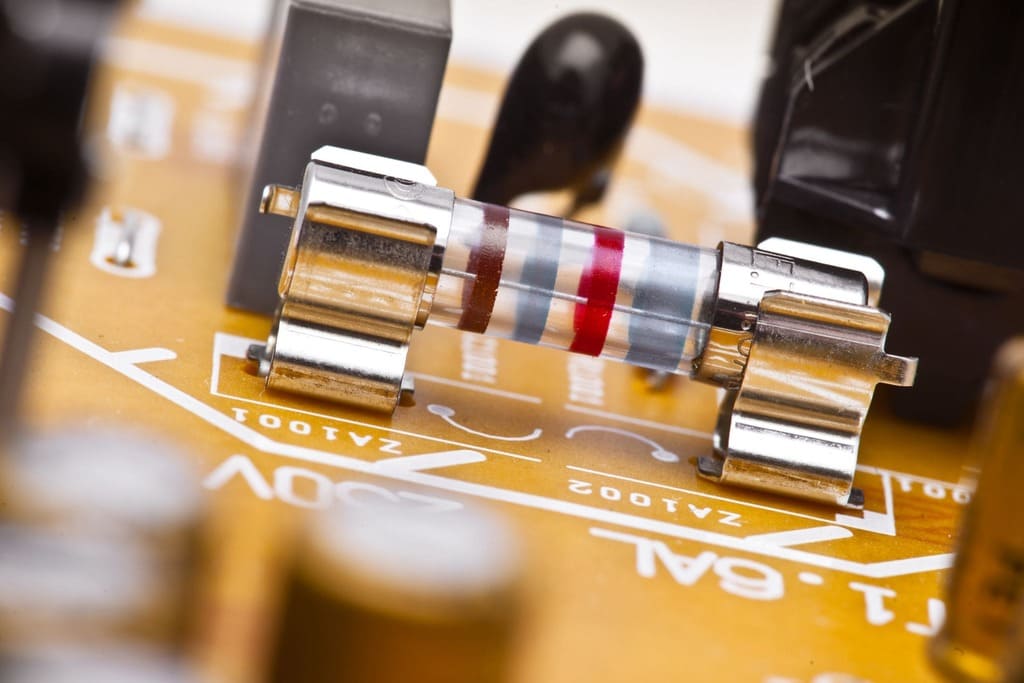

Плавкие вставки (предохранители) — это устройства, предназначенные для защиты электрических цепей и оборудования от перегрузок и коротких замыканий. Они обеспечивают одноразовую защиту, размыкая цепь при превышении допустимого тока, что предотвращает повреждение оборудования.
Особенности Плавких вставок
- Функция защиты:
- Плавкие вставки служат для размыкания электрических цепей в случае перегрузки или короткого замыкания, предотвращая повреждение оборудования и снижая риск возгорания.
- Одноразовое действие:
- После срабатывания плавкая вставка требует замены, что гарантирует использование новой и исправной защиты после каждого инцидента.
- Простота конструкции:
- Плавкие вставки состоят из плавкого элемента, заключенного в корпус, который расплавляется при превышении определенного тока, размыкая цепь.
- Широкий диапазон номинальных токов и напряжений:
- Плавкие вставки доступны для различных диапазонов токов и напряжений, что позволяет использовать их в самых разных приложениях, от бытовых приборов до промышленного оборудования.

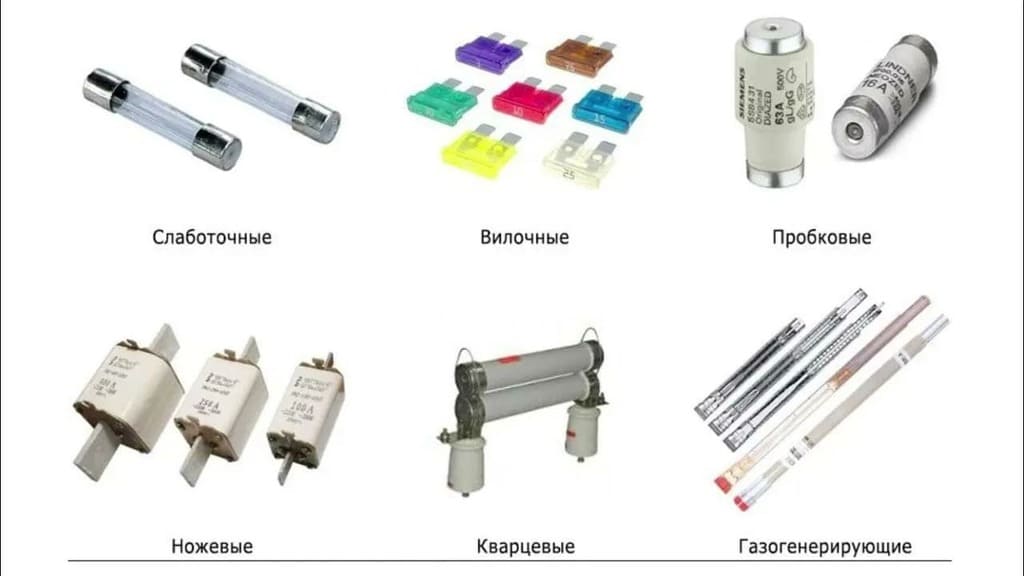

Типы плавких элементов
- gG/gL: Плавкие вставки общего назначения для защиты цепей от перегрузок и коротких замыканий. Это наиболее универсальный и часто используемый тип.
- gR: Предназначены для защиты полупроводниковых устройств, таких как тиристоры и диоды. Эти вставки обеспечивают надежную защиту от коротких замыканий в цепях с полупроводниковыми элементами.
- gT: Используются для защиты кабельных линий и других нагрузок, требующих более высокого уровня защиты при длительных перегрузках.
- aR: Плавкие вставки частичной защиты, предназначенные для защиты полупроводниковых устройств исключительно от коротких замыканий, без защиты от перегрузок.
- gM: Смешанный тип, используемый для защиты электродвигателей и других нагрузок с высокой индуктивностью.
- gPV: Специальные плавкие вставки для защиты фотоэлектрических систем (солнечных панелей) от перегрузок и коротких замыканий. Эти предохранители разработаны с учетом особенностей работы фотовольтаики.
- gL: Аналог gG, используется в основном в промышленных приложениях для защиты силовых цепей.
Различия между Плавкими вставками
- По номинальному току и напряжению: Вставки различаются по максимальному току и напряжению, которые они могут безопасно пропускать.
- По типу корпуса:
- Цилиндрические: Используются в большинстве бытовых и промышленных установок, стандартные размеры обеспечивают простоту замены.

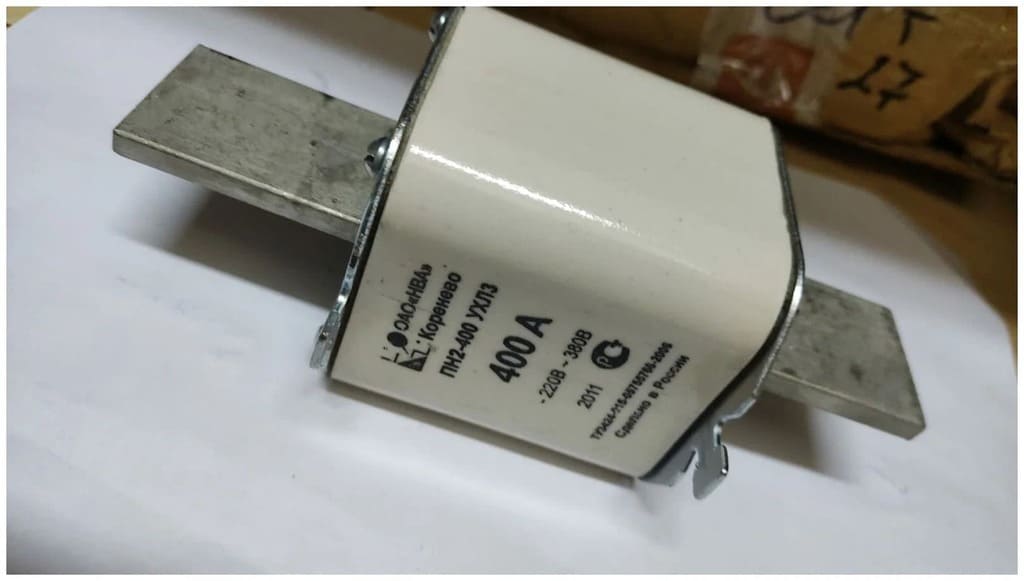

- Ножевые: Применяются в высокомощных цепях и распределительных щитах.
По времени-токовой характеристике:
- Быстродействующие (FF, F): Реагируют мгновенно на кратковременные перегрузки.
- Замедленного действия (T, TT): Защищают цепь, учитывая возможные пусковые токи.
Ключевые эксплуатационные характеристики
- Номинальный ток (In): Определяет максимальный ток, который плавкая вставка может пропускать без срабатывания.
- Номинальное напряжение (Un): Максимальное напряжение, при котором предохранитель может безопасно работать.
- Время-токовая характеристика: Определяет, как быстро плавкая вставка сработает при определенном уровне тока.
- Тип плавкого элемента: Важно выбирать правильный тип плавкого элемента в зависимости от характера нагрузки и требований к защите.
На что обратить внимание при покупке
- Тип плавкого элемента: Выбирайте плавкие вставки с учетом типа нагрузки (например, для защиты полупроводниковых устройств, кабельных линий, фотоэлектрических систем или электродвигателей).
- Номинальный ток и напряжение: Убедитесь, что характеристики предохранителя соответствуют параметрам вашей системы.
- Координация с оборудованием: Плавкие вставки должны соответствовать характеристикам защищаемого оборудования для обеспечения эффективной защиты.
- Тип корпуса: Выбирайте предохранитель с подходящим типом корпуса для вашего оборудования.
- Производитель и качество: Предпочтение следует отдавать изделиям от проверенных производителей, чтобы гарантировать надежную работу предохранителя в аварийной ситуации.
