Как подключить дифференциальный автомат
Жизнь человека, невозможна без электрических приборов. Бойлеры, стиральные и посудомоечные машины, электрочайники и т.д., стали надежными помощниками в быту. Немногие знают, что эти приборы несут потенциальную опасность для жизни человека. Бойлер может работать несколько лет и не подавать признаков поломки, а внутри его, коррозия постепенно разрушает оболочку ТЭНа и приводит к пробою электричества. Так, при очередном принятии душа можно получить удар электрическим током. Чтобы избежать упомянутой ситуации, существуют защитные устройства - УЗО, автоматические выключатели и дифференциальные автоматы.
Какие угрозы предотвращает дифференциальный автомат
Дифференциальный автомат совмещает автоматический выключатель и устройство защитного отключения (УЗО).
Это решение более компактное при сохранении функций обоих устройств, а именно:
- Защита от утечки тока. Данная ситуация может произойти при повреждении ТЭНа электрического прибора, нарушения изоляции проводов. Возьмем упомянутую ситуацию с пробоем ТЭНа в бойлере. Человек идет принимать душ, при открытии смесителя вода течет под напряжением. Во время соприкосновения, электрический ток начинает проходить по телу и искать короткий путь к земле. В случае отсутствия дифференциального автомата, это может привести к летальному исходу. При его наличии, устройство за доли секунды получит информацию об утечке тока через человека и отключит электричество. В таком варианте событий, любитель банных процедур, может ничего не почувствовать, так как срабатывание дифференциального устройства происходит очень быстро.
- Защита от чрезмерной нагрузки на электросеть. Данная ситуация может произойти при одновременном включении нескольких электрических приборов с повышенным потреблением. Подключив микроволновку вместе с тостером и чайником в одну розетку, рассчитанную на питание одного из упомянутого устройства. В таком случае электропроводка начнет нагреваться и без защитного устройства может перегореть, привести к возгоранию. При наличии дифференциального автомата, устройство прекратит подачу электричества с помощью теплового реле.
- Защита от короткого замыкания. Происходит при соприкосновении силовых проводов (фазы и нуля), при механическом повреждении электрического кабеля бытового прибора. Происходит чрезмерный нагрев провода и возгорание, особенно в месте соприкосновения. Дифференциальный автомат в данной ситуации сработает как максимальный расцепитель тока и предотвратит негативные последствия.
Из наглядных примеров, дифференциальный расцепитель - очень полезное устройство, которое сохранит здоровье и жилище от пожара, в случае непредвиденных ситуаций с бытовыми электроприборами.
Выбор дифференциального автомата
Узнав о всех достоинствах дифференциального автомата, не стоит бежать в соседний магазин сломя голову и приобретать первый попавшийся.
Перед покупкой нужно тщательно обратить внимание на следующие критерии в выборе устройства:
| Количество фаз | Обычно, к потребителям мощностью 10 кВт, проводят однофазную сеть - фазу, ноль и заземление. При большем потреблении нужно уже три фазы - фаза 1, фаза 2, фаза 3, ноль и заземление. Под каждый вид сети, необходимы подходящие устройства защиты. Рядовому пользователю стандартной квартиры или дома, обычно подходит однофазная сеть. В таком случае, необходимо выбирать дифавтомат с двумя входными и выходными клеммами. Трехфазное дифференциальное защитное устройство имеет уже четыре входных и выходных клеммы и предназначено для потребителей трехфазного тока |
| Рабочее напряжение | Рабочее напряжение дифференциального защитного устройства, зависит от количества фаз. Однофазный дифавтомат работает на напряжении сети 220 В, трехфазный - на 380 В. Отличаются размерами и количеством клемм. Защитные устройства, работающие в сети 220 В имеют по две клеммы на вход и на выход, 380 В - по четыре клеммы |
| Параметры расцепителей и предельный ток | В бытовой сети обычно применяют автоматы класса “С” и означает, кратковременный ток срабатывания защиты должен превышать в 5-10 раз от номинального. Цифра после буквы “С”, означает номинальный ток работы. Обозначение автомата С16, означает, работу с номинальным током 16 А и срабатывании при кратковременном превышении в 5-10 раз от этого значения |
| Параметры по току утечки | Ток утечки обозначается символом “Дельта” измеряется в миллиамперах, и означает разницу между входным и выходным током. В зависимости от сферы применения, необходимо правильно выбрать данный параметр, чтобы устройство сработало в нужный момент, но не обесточивало сеть при случайных скачах тока. Для одиночных бойлеров, стиральных машинок и т.д., рекомендовано выбирать устройство со значением - 10 мА. Небольшая сеть с несколькими потребителями - 30 мА. Для общего подвода сети в дом или квартиру - 100 мА |
| Вид УЗО | В зависимости от осциллограммы тока, требуется соответствующий класс УЗО. В дифавтоматах обычно применяют типы А и АС. Где А работает с пульсирующим постоянным и синусоидальным том, а АС - только с синусоидальным (переменным). В современных устройствах распространено применение импульсных преобразователей, для которых УЗО класса АС, не эффективны. Поэтому для большинства бытовых потребителей надо остановить выбор на классе А. Лишь для простых устройств, бойлеров с механическим термостатом, можно устанавливать УЗО классом АС |
| Защита от обрыва нуля | Для правильной работы УЗО необходимо напряжение, поступающее на на входе устройства. В случае обрыва нуля, защита не сработает, а фаза может стать причиной несчастного случая. Поэтому стоит делать выбор в пользу наличия такой защиты |
| Время отключения | Указывается как Тn и не должно быть более 0,3с |
Определяем место установки дифференциального автомата
Перед определением места установки, надо знать приборы, которые будут подключенны по линии и их количеством. Дифференциальный автомат устанавливается перед сетевыми потребителями. Для небольшой квартиры, можно установить одно устройство на входе общего сетевого кабеля. Крайне желательно выбирать дифавтомат класса А, так как в квартире будут подключены устройства с импульсными блоками питания (телевизор, компьютер и т.д.), для которых прибор типа АС неэффективен. Устанавливается дифференциальный автомат на DIN рейку после счетчика.
В частных домах, целесообразно развести несколько электрических линий, на приусадебные постройки вместе с уличным освещением и электропитание дома. В таком варианте приобретается два дифференциальных автомата на каждую электрическую ветвь.

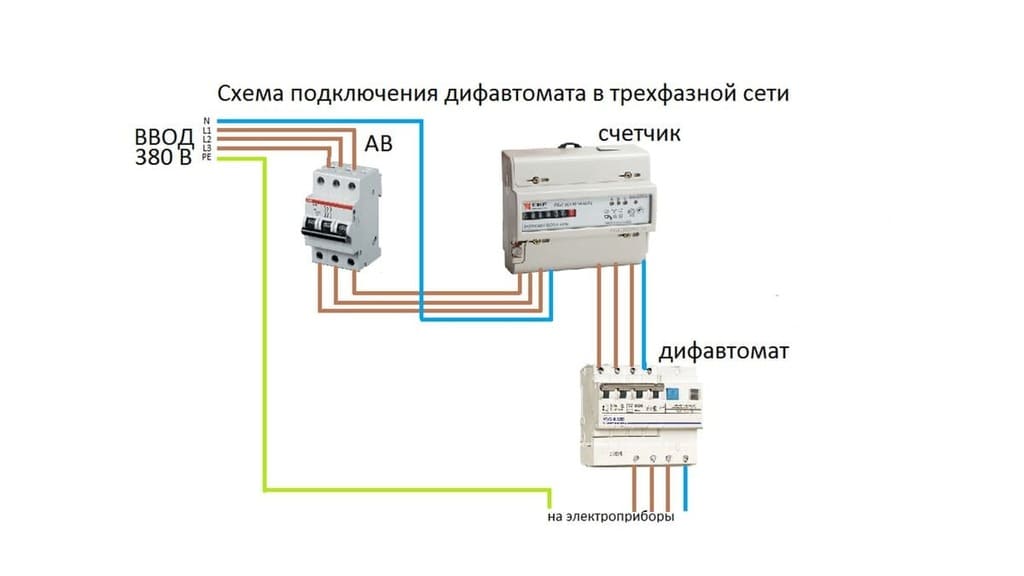

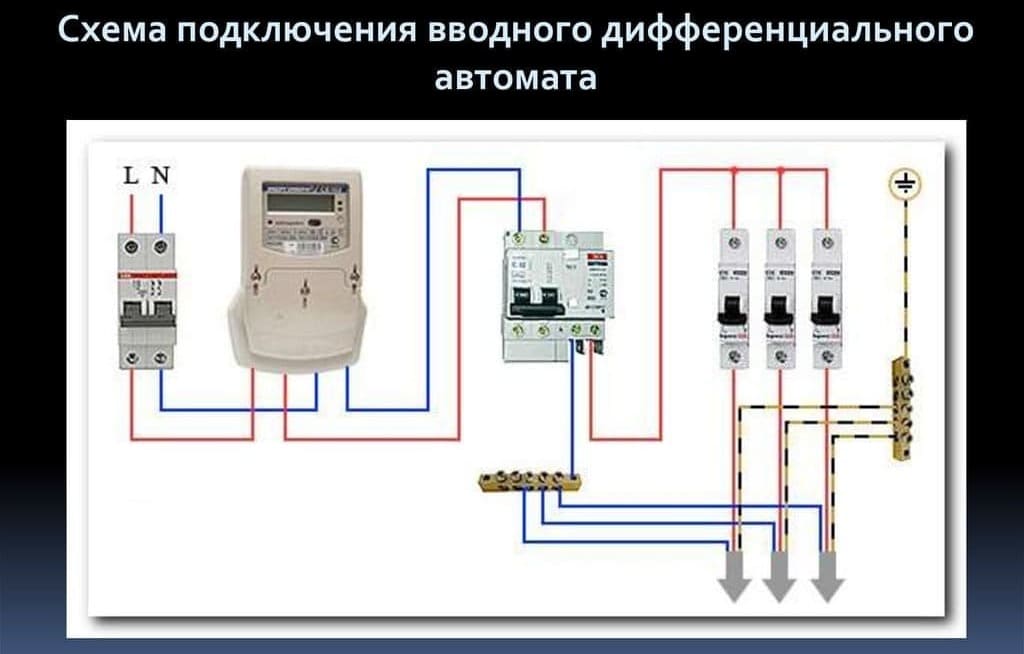

Подключая дифференциальный автомат, необходимо придерживаться следующих правил:
- перед подключением входного провода, обязательно определить фазу и ноль c помощью индикаторной отвертки или мультиметра;
- провод фазы подсоединить к входной клемме “L” (“1”);
- нулевой провод подключить к входной клемме “N”;
- выходная клемма фазы обозначается как “L” (“2”);
- выход нуля обозначается буквой “N”.
Следует помнить, преимущество дифавтомата заключается в компактности, так как совмещает УЗО и автоматический выключатель. При наличии упомянутых устройств, менять их не обязательно. Замена целесообразна при нехватке места в электрическом щите.

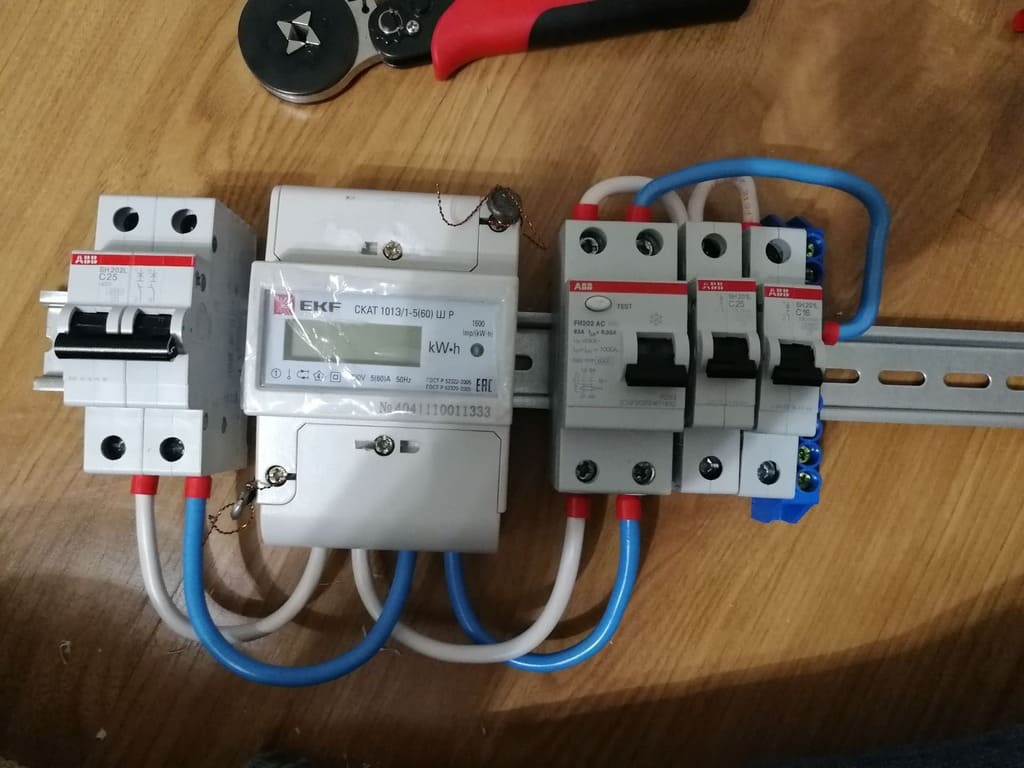

Как проверить работоспособность дифференциального автомата
УЗО, встроенное в дифавтомат, предназначено для сохранения жизни человека. Очень важна уверенность в исправности устройства, его срабатывании в нужный момент.
Для имитации внештатной ситуации, существуют разные методы проверки прибора:
- Каждый дифференциальный автомат снабжен проверочной кнопкой “Test”. Самый простой и безопасный способ, не требующий дополнительных навыков. Для реализации схемы с кнопкой, производитель установил в устройство резистор нужного номинала. При ее нажатии ток проходит через сопротивление, имитируя утечку и дифференциальный автомат размыкает сеть. Недостаток метода - невозможность контроля прибора во время покупки, кнопка “Test” работает только при подключенном напряжении. Многие специалисты указывают на еще один существенный недостаток, при покупке неоригинального товара, кнопка тест срабатывает всегда, вне зависимости от работоспособности дифавтомата. В некоторых случаях, даже при отсутствии напряжения.
- Проверка дифференциального автомата с помощью батарейки. Очень полезный метод во время приобретения устройства, не требующий подключения к сети 220 В. Для его реализации необходимо к обесточенному дифавтомату, подсоединить два провода, один на вход, другой на выход. Противоположные концы кабеля подсоединить к плюсу и минусу 1,5 В батарейки. При подключении элемента питания, дифференциальный автомат размыкает цепь. Устройства класса “А”, срабатывают всегда. Дифавтоматы “АС”, требуют определенной полярности и в случае неудачной попытки, необходимо поменять местами провода на батарейке.
- С помощью простой схемы из лампочки и резистора. Требует некоторых навыков и подойдет не всем, но с его помощью, проверяется устройство на каждой розетке в цепи дифавтомата. Необходимо рассчитать резистор по формуле R=U/I, где R - номинал сопротивления, U - напряжение в сети, I - сила тока в цепи (устройство со срабатыванием при утечке 30 мА). Получаем R = 220 В / 0,030 А = 7,33 кОм. Соединяем последовательно резистор и лампочку. Один конец провода прикладываем к фазе, другой - к заземлению или нулю. Работоспособное устройство должно сработать.
- Самый точный метод проверки тока утечки - с помощью мультиметра. К предыдущей схеме, в разрыв цепи, необходимо добавить диммер и мультиметр с функцией миллиамперметра. Увеличивая плавно мощность, с помощью регулятора, измерительный прибор отображает реальные значения тока в цепи. При срабатывании дифференциального автомата, мультиметр покажет точные показатели отключения устройства.
Как выбрать изготовителя дифференциального автомата
Дифавтомат - устройство, сохраняющее жизнь и здоровье человека. Экономить в данной ситуации однозначно не стоит. Лучшее решение - приобрести устройство от известного производителя. Дешевые дифференциальные устройства, могут оказаться простыми подделками, не выполняющими функций защиты. Рекомендуем делать покупки у надежных продавцов. Интернет-магазин МВБ реализует только качественные дифавтоматы от проверенных изготовителей, чья продукция прошла необходимую сертификацию.
Аналоги дифференциального автомата
Дифавтомат - устройство, совмещающее функции автоматического выключателя и УЗО, где первое, отвечает за защиту от перегрузки и короткого замыкания, а второе, предохраняет от утечек тока. Совмещая два устройства, получаем прямой аналог. Преимущество дифавтомата его компактность, а недостатком - большая стоимость, в сравнении с автоматическим выключателем и УЗО вместе взятыми.
Помимо указанного, при срабатывании дифференциального автомата, не всегда понятно, из-за чего это произошло, что затрудняет идентификацию возможной неисправности в сети. Совместное использование автоматического выключатели и УЗО, лишено такого недостатка, при перегрузке, коротком замыкании будет выключен первый, а при утечке тока, сработает второй. Недостатком совмещения двух защитных устройств - занимаемое место в электрическом щите, которого может для них не найтись.
Дифференциальный аппарат нельзя переоценить с точки зрения безопасности. Приобретая качественное устройство в интернет-магазине МВБ, вы обезопасите себя от возможных несчастных случаев и их последствий. А наши менеджеры с удовольствием помогут подобрать подходящий товар.
