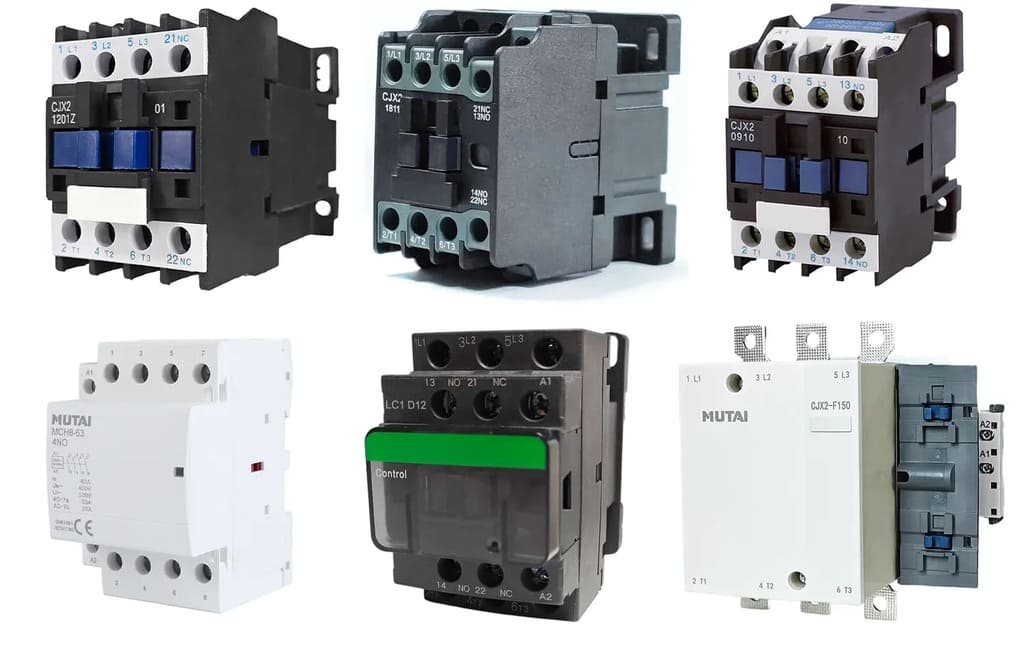

Магнитный пускатель: принцип работы и применение
Электрические системы, используемые в промышленности и быту, требуют стабильных и надёжных устройств для управления работой оборудования. Одним из таких решений стал магнитный пускатель — компактный электромеханический аппарат, предназначенный для дистанционного включения и отключения электродвигателей. Он широко применяется в самых разных отраслях благодаря простоте эксплуатации и способности работать в автоматизированных схемах.
Как работает магнитный пускатель
Принцип действия пускателя основан на электромагнитной индукции. Когда на катушку подаётся напряжение, создаётся магнитное поле, которое притягивает якорь. Тот, в свою очередь, замыкает силовые контакты, включая двигатель или другой механизм. Всё происходит без искрения, рывков или механических усилий — тихо, быстро и надёжно.
В типичную конструкцию входят:
- Катушка управления (может работать на 24 В, 110 В, 220 В или 380 В).
- Контактная система — силовые и вспомогательные контакты.
- Тепловое реле, защищающее цепь от перегрузок.
- Корпус с удобной системой крепления на DIN-рейку или монтажную панель.
Такая система проста, но способна запускать мощные установки в заводских цехах. Конструкция рассчитана на многократные циклы включения и отключения, что делает пускатель надёжным элементом в системах электроснабжения.

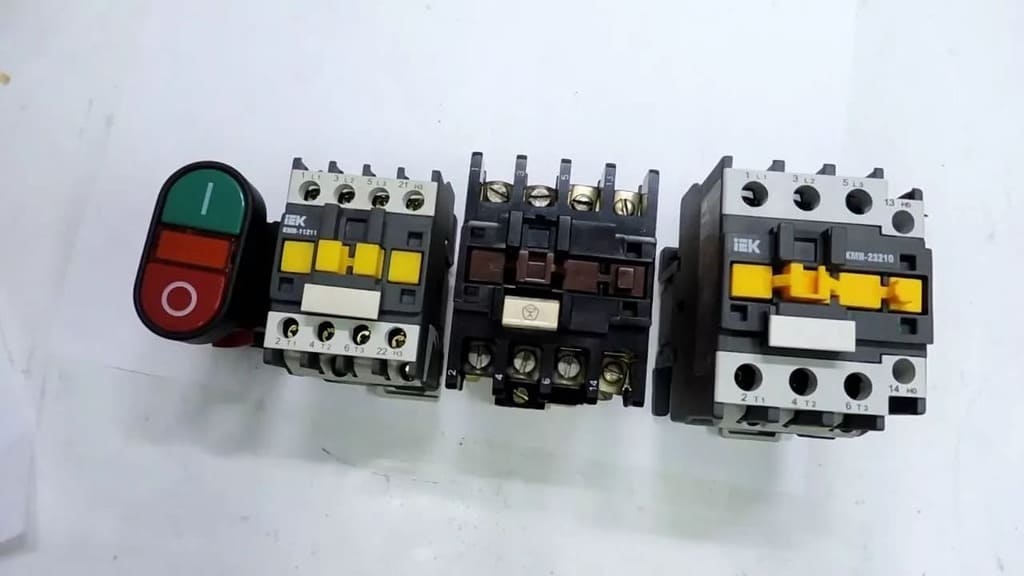

Зачем нужен магнитный пускатель: назначение устройства?
Любой магнитный пускатель предназначен, прежде всего, для работы с электромоторами. Это самый актуальный вариант использования прибора. Контактор способен не только останавливать и запускать электрический силовой агрегат, но и менять направление его вращения (необходимо изменить систему фазировки пускателями).
Отдельно скажем о том, что только управлением электрическими приводами возможная область применения магнитных пускателей не ограничена. Силовые контакты устройства способны оперировать буквально любыми нагрузками электричества.
Рассмотрим возможный пример применения: используя контактор, можно контролировать свет в ситуациях, когда потребляемый ток, допустим, лампы, более номинального тока датчика движения, выключателя или иного коммутирующего приспособления. Управлять нагрузками здесь можно, добавив в систему магнитный контактор. В этом случае он нужен для того, чтобы своими силовыми подвижными контактами размыкать или замыкать цепочку.
Где применяется
Магнитные пускатели применяются в самых разных условиях, где необходимо быстро и безопасно управлять работой электродвигателей. Их устанавливают в следующих сферах:
- В промышленности — на станках, компрессорах, конвейерах.
- В водоснабжении — управление насосами и скважинным оборудованием.
- В вентиляционных системах — для включения мощных вентиляторов.
- На стройплощадках — в бетонных мешалках, подъемниках.
- В сельском хозяйстве — от зернодробилок до насосных станций.
Как выбрать и установить правильно
Выбор пускателя — дело не случайное. Прежде всего стоит обращать внимание на мощности подключаемого оборудования, количества полюсов (чаще всего три), номинального напряжения катушки (24, 110, 220 или 380 В) и наличие теплового реле для защиты от перегрузки.
Важно помнить: неправильно подобранный пускатель может стать «слабым звеном» в цепи. Поэтому при подборе учитывают не только паспортные данные, но и реальные условия эксплуатации.
Что касается монтажа — его производят внутри электрического шкафа или на DIN-рейку. Установка требует чёткого соблюдения схемы, аккуратности в подводке проводов и, желательно, проверки мультиметром перед включением.
Обслуживание и безопасность
Даже самый надёжный механизм нуждается в периодической проверке. Это правило с полным правом касается и пускателей:
- Осматривают контакты на предмет подгорания и загрязнения.
- Проверяют износ катушки и креплений.
- Очищают корпус от пыли и влаги.
- Протягивают клеммы, чтобы исключить нагрев.
- Тестируют срабатывание теплового реле.
Своевременное техническое обслуживание — это залог стабильной работы и, что особенно важно, безопасности персонала. Эти действия позволяют избежать серьёзных неисправностей и продлить срок службы не только пускателя, но и всего оборудования, к которому он подключён.
На что опереться при выборе
Магнитный пускатель — не просто технический элемент, а важная часть системы управления. Он работает незаметно, но уверенно, помогая запускать машины и контролировать процессы без лишнего шума и риска.
Если требуется надёжность, простота в управлении и защита оборудования — его стоит включить в список первоочередных компонентов. Главное — правильно подобрать и не забывать о регулярной профилактике. Тогда он становится надёжной основой для бесперебойного функционирования электрических систем на предприятии или в частной мастерской.
