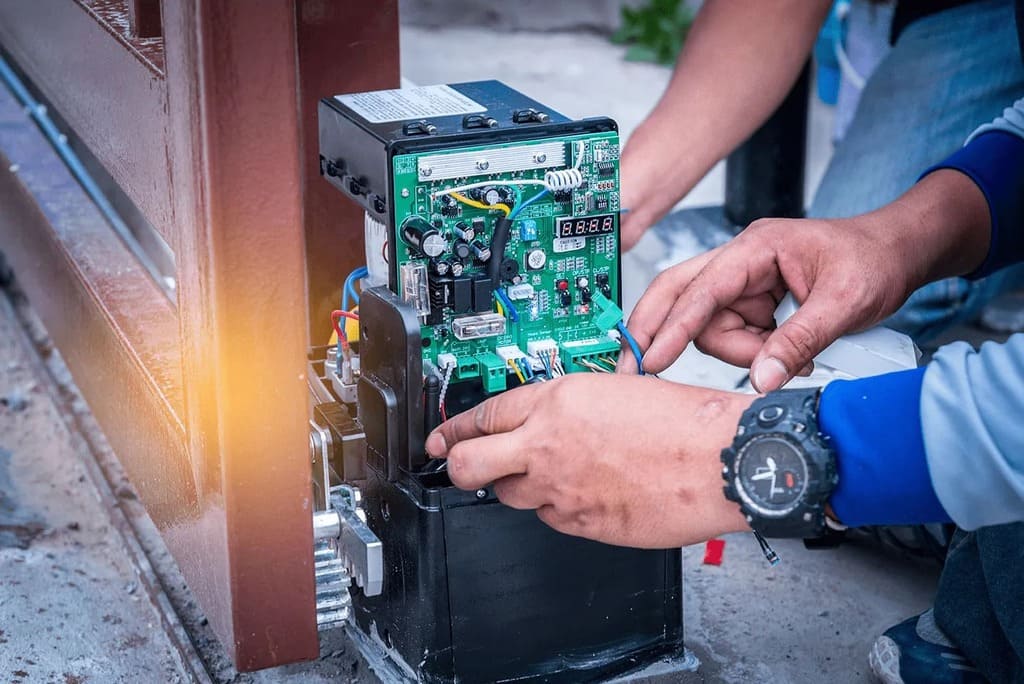

Подключение блока управления воротами: руководство по монтажу и настройке

Подключение блока управления воротами — ключевой этап монтажа автоматики, определяющий стабильность привода, безопасность эксплуатации и ресурс электроники. Блок управления принимает сигналы пультов, клавиш, датчиков, обрабатывает их, подаёт напряжение на двигатель. Ошибки коммутации приводят к повреждению платы, отказу автоматики, травмам. Ниже — этапы подключения, назначение разъёмов, калибровка концевых положений, диагностика неисправностей, типичные ошибки.

Функции блока управления в системе автоматики

Блок управления — электронная плата в защитном корпусе, управляющая работой привода. Плата принимает команды пультов ДУ, внешних клавиш, клавиатур, GSM-модулей, анализирует сигналы фотоэлементов, клавиш STOP, кромок безопасности, подаёт напряжение на двигатель согласно заданной логике.

Современные блоки управления DoorHan серий PCB-SW и PE200B оснащаются радиоприёмниками, дисплеями настроек, кодов ошибок, поддерживают Wi-Fi-модули, GSM-контроль, резервные батареи. Функциональное устройство не работает корректно при ошибках коммутации.

Подготовка к монтажу: проверка механики, комплектации

До соединения проводов проверьте механику ворот: балансировку створки, чистоту направляющих, наличие механических упоров. Перекошенная створка создаёт перегрузку привода, сокращает ресурс платы, приводит к преждевременному износу.

Проверьте комплектацию блока управления: инструкцию, крепёж, дополнительные аксессуары. Для некоторых моделей, например Nice MC824L, отдельно приобретаются буферные батареи на случай отключения электропитания.

Определите место монтажа. Плата устанавливается на высоте 1,2–1,5 метра от пола на прочную поверхность, защищённую от затопления. Уличный корпус должен иметь класс защиты IP54, не находиться под прямыми струями воды. Предусмотрите доступ для обслуживания, вентиляцию для отвода тепла.

Разъёмы блока управления, их назначение

Клеммная колодка — место, где сходятся все провода системы. Расположение разъёмов зависит от модели, логика у большинства производителей схожа. Рассмотрим типовой набор на примере плат DoorHan, Nice.

Электропитание платы, двигателя

Клеммы электропитания (PE, L, N) принимают переменное напряжение 220 В. Для двигателя предусмотрены отдельные разъёмы (W, V, U на плате DoorHan или M1/M2 на Nice MC824L). Сечение проводов должно соответствовать мощности привода, все соединения выполняются только при выключенном напряжении. Заземление (PE) обязательно — оно защищает электронику от наведённых токов, снижает риск поражения электрическим током.

Устройства управления: клавиши, пульты

Для внешних клавиш предусмотрены разъёмы Open (Открыть), Close (Закрыть), GND (общий провод). Замыкание разъёмов Open, Close подаёт соответствующую команду на плату. Для пошагового управления (открыть — стоп — закрыть) используется клеммник SBS, который может работать как пошаговая команда или частичное открывание в зависимости от выбранной логики.

Радиоприёмник встроен в большинство современных блоков управления. Для программирования брелоков на плате есть клавиша R (или аналогичная), удержание которой переводит приёмник в режим записи. Если брелок не программируется, проверьте, не истекла ли память приёмника, не заблокирована ли функция дистанционного программирования.

Устройства безопасности: фотоэлементы, клавиша STOP

Это самая ответственная часть подключения. Разъёмы Stop, PH.CL (или аналогичные обозначения) предназначены для датчиков безопасности с нормально замкнутыми разъёмами. Если к этим клеммникам не подключены устройства, между ними, общим проводом устанавливается перемычка. Без перемычки блок управления будет считать, что цепь безопасности разомкнута, не запустит привод.

Фотоэлементы подключаются к клеммам электропитания (обычно 24 В), сигнальным разъёмам PH.CL. При пересечении луча датчики размыкают цепь, плата либо останавливает ворота, либо запускает обратный ход — в зависимости от настроенной логики. Проверьте, что излучатель, приёмник расположены строго друг напротив друга, их линзы чистые.

Пошаговый порядок подключения

Шаг 1. Обесточьте систему

Перед работами с проводами отключите электропитание на вводном автомате, убедитесь, что на разъёмах нет напряжения. Это правило не обсуждается — цена ошибки слишком высока.

Шаг 2. Подключите электропитание

Сначала подключите провода к соответствующим разъёмам платы, соблюдая фазу, ноль, заземление. Заземление обязательно: оно защищает электронику от наведённых токов, снижает риск поражения электрическим током.

Шаг 3. Подключите двигатель

Соедините провода двигателя с разъёмами, указанными в инструкции к вашей модели блока управления. Если привод трёхфазный, проверьте порядок чередования фаз — при неправильном подключении ворота будут двигаться в обратную сторону, что легко исправить перестановкой двух проводов.

Шаг 4. Подключите устройства управления

Подключите внешние клавиши, клавиатуру, считыватель к разъёмам Open, Close, GND. Если используется пошаговая клавиша, подключите её к клеммнику SBS, общему проводу. Проверьте, что провода не пережаты, не соприкасаются с движущимися частями привода.

Шаг 5. Подключите устройства безопасности

Установите перемычку на разъёмы Stop, если клавиша аварийной остановки не используется. Подключите фотоэлементы к клеммам электропитания, сигнала. Если датчиков нет, на соответствующие разъёмы также ставится перемычка. Никогда не оставляйте цепь безопасности разомкнутой «на будущее» — блок управления просто не запустится.

Шаг 6. Подключите сигнальную лампу, антенну

Сигнальная лампа подключается к разъёмам, обозначенным как LAMP или FLASH. Она информирует окружающих о движении ворот. Антенна (если она внешняя) подключается к клеммнику ANT, общему проводу; без антенны дальность брелока может сократиться до нескольких метров.

Шаг 7. Подайте напряжение, проверьте работу

Включите автомат. Плата должна издать звуковой сигнал или мигнуть индикатором — это означает, что она готова к работе. Проверьте поочерёдно: открытие с клавиши, закрытие, остановку, срабатывание фотоэлементов, работу брелока. Если ворота движутся рывками или блок управления выдаёт ошибку, выключите электропитание, перепроверьте соединения.

Настройка концевых положений, усилия

После подключения плату необходимо «обучить» крайним положениям ворот. У разных производителей процедура отличается, общий принцип таков: вы переводите ворота в режим программирования (обычно удержанием клавиши на плате или на корпусе блока управления), затем вручную или с брелока задаёте положение полного открытия, полного закрытия. Устройство запоминает эти точки, в дальнейшем останавливает привод именно в них.

Отдельно настраивается усилие. Слишком высокое значение приведёт к тому, что при встрече с препятствием ворота не остановятся, что опасно. Слишком низкое — к ложным срабатываниям, остановкам на полпути. Оптимальное усилие подбирается экспериментально: ворота должны двигаться плавно, но останавливаться при небольшом сопротивлении.

Подключение дополнительных аксессуаров

Помимо базовых устройств, к блоку управления можно подключить дополнительные аксессуары, которые расширяют функциональность системы. Сигнальная лампа с антенной подключается к соответствующим разъёмам, служит для индикации движения ворот, а также улучшает приём радиосигнала от брелоков. Радиокодовая клавиатура позволяет открывать ворота без пульта — с помощью PIN-кода, что удобно для гостей, сотрудников.

GSM-модуль даёт возможность управлять воротами с мобильного телефона, получать уведомления о событиях. Wi-Fi-модуль интегрирует автоматику в систему умного дома, позволяет контролировать ворота через приложение. Модуль резервного электропитания обеспечивает работу привода при отключении сети — это особенно важно для гаражей, где ворота являются единственным въездом.

Типичные ошибки при подключении

Одна из самых частых ошибок — отсутствие перемычки на разъёмах безопасности. Пользователь подключает электропитание, двигатель, но забывает про Stop, PH.CL, после чего плата не реагирует на команды. Вторая ошибка — неправильное подключение фотоэлементов: перепутаны электропитание, сигнал, в результате датчики либо не работают, либо блок управления выдаёт ошибку.

Третья ошибка — использование провода недостаточного сечения. При большой длине кабеля происходит падение напряжения, плата может перезагружаться при запуске двигателя. Четвёртая — отсутствие заземления, которое приводит к накоплению статического заряда, сбоям в работе электроники.

Ещё одна распространённая проблема — подключение внешней клавиши без нормально разомкнутого разъёма. Некоторые блоки управления ожидают именно замыкания, если клавиша постоянно замкнута, привод будет вести себя непредсказуемо. Всегда сверяйтесь со схемой в инструкции к конкретной модели.

Диагностика ошибок после подключения

Современные блоки управления воротами оснащены индикацией, которая помогает определить причину неисправности. Если плата не реагирует на команды, проверьте наличие напряжения на клеммах электропитания, состояние предохранителей. Если ворота движутся рывками, скорее всего, проблема в механике или в настройке усилия. Если устройство выдаёт код ошибки, расшифруйте его по инструкции — обычно это указывает на конкретную цепь: фотоэлементы, клавишу STOP или концевой выключатель.

Если после подключения ворота работают нестабильно, проверьте все соединения на предмет плохого разъёма. Ослабленные клеммники — частая причина периодических отказов. Также убедитесь, что провода не пережаты корпусом платы, не соприкасаются с движущимися частями привода.

Обслуживание блока управления после подключения

После успешного подключения, настройки устройство требует минимального, но регулярного обслуживания. Периодически проверяйте состояние разъёмов, затяжку винтов — со временем разъёмы могут ослабевать. Очищайте корпус от пыли, грязи, особенно если он установлен на улице. Проверяйте работу фотоэлементов, клавиши STOP — это элементы безопасности, от которых зависит защита людей, имущества.

Раз в год рекомендуется проводить профилактический осмотр: проверять состояние проводов, отсутствие следов перегрева на клеммниках, работоспособность всех подключённых устройств. Если блок управления оснащён резервными батареями, проверьте их ёмкость, при необходимости замените.

Когда стоит вызвать специалиста

Если вы не уверены в своих навыках работы с электричеством, лучше доверить подключение профессионалу. Особенно это касается трёхфазных приводов, систем с несколькими блоками управления, объектов, где к автоматике предъявляются повышенные требования безопасности. Специалист не только выполнит подключение, но и настроит логику управления, проверит срабатывание всех датчиков, даст гарантию на выполненные работы.

Самостоятельное подключение устройства управления воротами вполне реально, если действовать последовательно, внимательно читать инструкцию. Главное — не спешить, обесточивать систему перед каждым соединением, не игнорировать устройства безопасности. Тогда автоматика прослужит долго, будет радовать стабильной работой.
