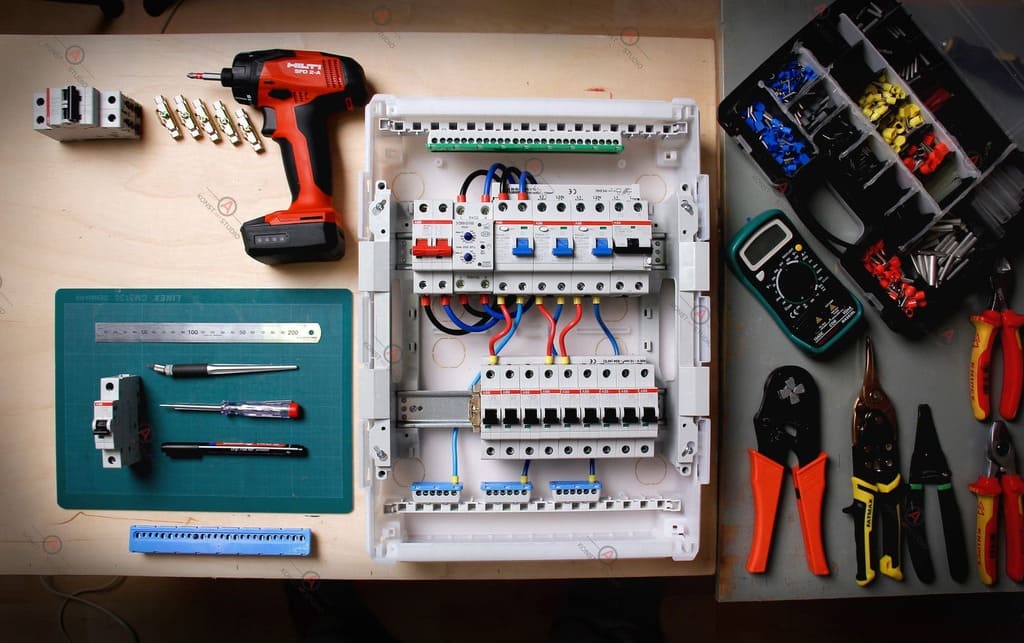

Правила монтажа модульного оборудования
Для безопасного и качественного монтажа распределительного щита нужно строго придерживаться некоторых основных правил, которые нужно знать каждому начинающему или даже опытному электрику.
Нарисуйте электрическую схему монтируемого щита
Для того чтобы в будущем сэкономить себе или другим электрикам, которые будут проводить работы с электрощитом, время на повторный разбор подключений в вашем щите, нужно обязательно составить электрическую схему щита. В созданной схеме обязательно должны быть указаны сечения используемых проводов, максимальные токи и информация по используемым модулям.
Также не забывайте, для того чтобы выбрать место, где будет установлен распределительный щит или вам потребуется объединить щит учета с распределительным щитом в едином устройстве поставщика электроэнергии, нужно обязательно связаться с вашим поставщиком электроэнергии и согласовать данный вопрос.
Обозначьте максимальное количество используемых модулей в щите
Размер модуля обычно принимают 18 мм, что соответствует размеру обычного однополюсного автомата. При установке двух- или трёхполюсных модульных устройств (автоматические выключатели, УЗО, дифавтоматы и т.д.) можно просто умножить 18 мм на количество полюсов и получится необходимая ширина, которую займёт данное устройство. К примеру, если ваш щит рассчитан на 24 модуля, то это значит, что в него поместится 24 однополюсных автомата, 12 двухполюсных или 8 трёхполюсных.
Если нужно установить прочее оборудование (счётчики, блоки питания и т.д.) с нестандартным размером, то для перерасчёта размера устройства в «условных модулях» нужно просто поделить ширину устройства на 18 мм и округлить к большему целому.
Ещё один совет при расчёте распределительного щита состоит в том, что рекомендуется выбирать размер щитка с небольшим запасом в 15-20%, для последующей возможной модернизации.
Также при выборе распределительного щита обратите внимание, чтобы щит подходил по напряжению и максимальным токам, что идут на вход щита. Кроме того, учитывайте и степень сопротивления щита к различным внешним воздействиям, которая указанная в виде IPXX.
Все оборудование внутри щита размещайте в строгом порядке
Хотя упорядоченное размещение оборудования внутри щита напрямую не регламентируется никакими стандартами, но строгое и понятное размещение оборудования всегда только приветствуется в данной сфере. Особенно это актуально в том случае, когда с вашим распределительным щитом будет в последствии работать другой электрик, и благодаря упорядоченному расположению оборудования вы сильно упростите его работу.
При последовательно соединении модулей нужно располагать их в последовательности слева-направо и снизу-вверх. К примеру, вводной автомат принято устанавливать слева на самом краю (один ряд в щите) или в левом верхнем углу (два и более ряда). В том случае если потребители в вашем случае будут делиться по своему типу, то нужно сперва устанавливать модули связанные с группой освещения, далее идут универсальные розетки и после будут устанавливаться те устройства, к которым были предусмотрены специальные меры защита (бойлер, электропечь и т.д.).
Если у вас имеются модули, у которых нет большой разницы в направлении подключения, то у них принято в качестве входа применять верхнюю группу клемм, а для выхода используют нижние клеммы.
Визуально отделяйте группы модулей между собой
Чтобы уберечь модули от возможного сдвига можно использовать специальный ограничитель для DIN-рейки, которые устанавливаются по краям или между модулей. Благодаря этому можно визуально отделить модули по группам.
Воздержитесь от беспорядка в межсоединениях
На практике многие электрики предпочитают использовать одножильный провод, которых хорошо держит форму и при последующем обзоре монтажа становится проще разобраться куда идут провода. Однако, когда нужно соединить проводами большое количество модулей (от нескольких десятков), то в этом случае для монтажа можно использовать гибкий многожильный провод, концы которого опрессовываются специальными колпачками.
Для того чтобы не запутаться в куче многожильных проводов можно использовать кабельные хомуты (стяжки). Если же нужно установить большие группы защитных автоматов, то для межсоединений рекомендуется использовать соединительные шины (гребенки).
Для снятия изоляции используйте стриппер
Для точного снятия изоляции с провода рекомендуется использовать стрипперы, которые позволяют достигнуть максимальной точности при снятии изоляции с провода. Используя обычный или канцелярский нож можно легко повредить жилу провода.
Используйте динамометрическую отвертку при затягивании контактов
Динамометрическая отвертка позволяет установить требуемую степень затягивания контакта. При превышении заданного значения степени затяжки контакта, данная отвертка начнёт просто прокручиваться. Для модулей малоизвестных производителей принято устанавливать крутящийся момент размером 1 Нм, большинство других брендов принято закручивать на 2 Нм, а некоторые модули известных брендов, рассчитанные на большой номинальный ток свыше 32А до 3,5 Нм.
Соблюдайте определённые правила при подключении двух проводов в одну клемму
В правилах указано что допускается подключать на одну клемму не более двух проводов. При возможности рекомендуется соединять концы подключаемых проводов в одну гильзу и уже в полученном виде заводить данные провода в зажим.
Если собрать концы проводов в одну гильзу становится проблематичным, то подключаемые провода, должны быть одного сечения. Для клемм нулевых проводов и проводов заземления в щитке обычно допускается соединение только одного проводника.
Применяйте маркировку для кабелей и модулей
Маркировка кабелей и модулей – необходимый элемент каждого проекта. Маркировать кабели и модули можно как снаружи, так и внутри щита. В случае маркировки модулей на них должна быть нанесена маркировка в виде надписи или цифрового обозначения (в соответствии с составленной таблицей соответствия используемых номеров), указывающая потребителей, подключенных на данный модуль.
Нулевые, фазные и провода заземления маркируются цветовыми маркерами. К примеру, в однофазной системе, нулевой провод маркируется синим цветом, а заземление маркируется желтым + зеленый цвета. В некоторых случаях ГОСТ допускает иную маркировку, однако если вы маркируется провода внутри щита, то маркировка обязательно должна быть однообразной.
Обязательно сохраните электрическую схему щита
Как правило, составленную схему приклеивают на дверцу щита или крепят её в другое удобное место, позволяющее легко и быстро получить доступ к схеме наслучай возникновения аварийной ситуации внутри щита.
