Принцип действия реле времени и его виды
Виды реле времени – это устройства, позволяющие автоматизировать включение и отключение электроприборов по заданному расписанию. Применяются в промышленности, умном доме и системах освещения.
Основные типы: циклические, суточные, недельные, годовые и астрономические таймеры. Каждый вид отличается настройками и сферой использования – от простых бытовых задач до сложных производственных процессов. В статье разберем принцип работы, особенности и примеры применения разных реле времени.
Жизнь современного человека строго организована и протекает в соответствии с определенным графиком. Нам приходится практически каждый день делать множество одних и тех же рутинных действий различной степени важности. А что, если часть этих действий можно автоматизировать путем управления питанием по заранее заданной программе? Это позволит не только упростить себе жизнь, переложив часть задач на автоматику, но и в некоторых случаях исключить человеческий фактор при выполнении повторяющейся во времени задачи, либо экономить электроэнергию, отключая питания в промежутки времени, когда оборудование не используется.
Простейшее автоматическое управление питанием доступно любому рядовому потребителю — для этого вовсе не нужны какие-либо дорогие программируемые контроллеры. Представляем Вашему вниманию реле времени. Данные приборы представляют собой простейший способ управления подачей питания. Управление, как нетрудно догадаться, осуществляется по времени, которое задается пользователем. Реле времени — это доступное и функциональное дополнение к популярной ныне системе «умный дом».
Сфера применения данных устройств очень широка и, зачастую, ограничивается лишь фантазией, о чем говорят многочисленные отзывы, в которых покупатели делятся своим опытом использования реле. Купить же любое реле можно онлайн с доставкой по России. Прежде чем задуматься о покупке, следует ознакомиться с видами реле времени, так как их функционал значительно отличается и может не подойти для Ваших целей. Кратко рассмотрим, что такое реле времени и каких видов оно бывает.
Принцип действия реле времени и его виды
Электромагнитное реле — это традиционное устройство, состоящее из намагничивающей катушки и контактов (подробности физического строения опустим). Его задача в любых системах автоматики всегда одинакова — контролировать подачу питания путем замыкания и размыкания выходного контакта при воздействии на катушку управляющего сигнала. Разница заключается в том, при каких условиях подается этот управляющий сигнал.
В системах автоматики сигнал подает контроллер, в реле напряжения условием разрыва контакта является чрезмерно низкое или высокое напряжение, а в реле времени контролируемым параметром является, как неожиданно, само время. Другими словами, пользователь устанавливает периоды срабатывания реле по времени, в соответствии с которыми встроенный в прибор контроллер подает управляющий сигнал на катушку электромагнитного реле, а оно, в свою очередь, замыкает и размыкает свой контакт, тем самым управляя подачей питания на потребителя.

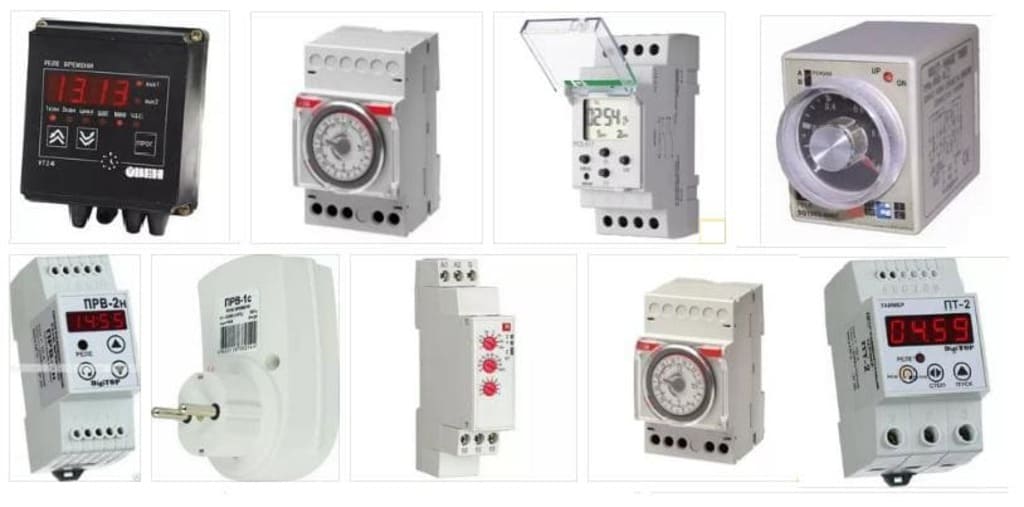

Из-за возможности составить собственную программу работы, реле времени часто называют программируемыми таймерами. В зависимости от того, какой настраиваемый функционал предлагает таймер, можно выделить несколько видов реле времени. Кратко пробежимся по каждому из них.
- Циклические реле времени
Данный вид таймера очень популярен в промышленной сфере и нередко применяется в бытовых целях, судя по отзывам покупателей. Название говорит о том, что такие реле времени работают циклами. Не может ведь цикл длиться бесконечно, так? Его должно что-то запустить, а по истечению определенного времени он должен закончиться. Логично предположить, что началом цикла служит некий управляющий сигнал. В зависимости от модели реле времени, роль сигнала управления может играть практически что угодно.
- Суточные реле времени
Данный вид таймеров уже ближе к бытовому применению, нежели циклические реле. Под бытовым применением имеется в виду любое, отличное от промышленного, например квартира, дом, дачный участок, офис, муниципальное учреждение и так далее. Как в предыдущем случае, так и во всех последующих, название данного вида реле говорит само за себя. Суточное реле времени позволяет настроить режим работы потребителя по времени суток. Вы устанавливаете временные интервалы работы оборудование, и суточный таймер обеспечит своевременную подачу питания с этим графиком.
- Недельные реле времени
Данные таймеры являются закономерным развитием суточных реле. Недельные реле времени позволяют пользователю задать режим работы на неделю, учитывая, при этом, выходные, что логично, так как режим в эти дни может значительно отличаться от будних. Для реализации программы на целую неделю данные таймеры имеют значительно больший запас команд (событий), нежели аналоги суточного вида.
- Годовые реле времени
Смысл реле времени данного вида такой же, как и у недельных, но с разницей в количестве. Вы можете настроить режим работы потребителя с высокой точностью на целый год вперед!
- Астрономические реле времени
Таймеры данного вида — это наиболее функциональные устройства, которые обычно совмещают в себе все вышеперечисленные таймеры. Важной особенностью астрономических реле времени даёт возможность контролировать нагрузку по восходу и заходу солнца. Чтобы прибор знал, когда в Вашем регионе происходит восход и закат, Вам требуется предварительно ввести в него свои координаты. Благодаря наличию встроенного астрономического календаря и Ваших координат контроллер рассчитывает время восхода и заката.
С технической точки зрения время, соответствующее восходу и закату, для астрономического реле времени является сигналом, что и подача напряжения на управляющий контакт для циклического таймера. Вы можете использовать данный сигнал в программе как отправную точку для циклической программы, либо проигнорировать, используя прибор любым другим способом.
Вот мы и познакомились с основными видами реле времени. В зависимости от Ваших целей, подойдет один из них. Если же надо всё и сразу, то это Вам даст астрономический таймер. Приведем пару примеров использования реле времени в быту. Допустим, Вы хотите оптимизировать затраты на работу бойлера. Для этого Вам надо настроить режим работы в те промежутки времени, когда он действительно нужен.
Если всю середину дня никого из членов семьи нет дома, Вы запросто можете автоматизировать процесс его отключения на данный период времени. Для этого прекрасно подойдет недельное реле времени, учитывающее график выходных дней. Организуя автоматику для инкубатора, системы полива и прочих задач в хозяйстве, можно установить суточное реле времени, которое позволит выполнять одну и ту же задачу с требуемой периодичностью каждый день (поворот стола инкубатора, включение полива).
Астрономические таймеры чаще всего устанавливаются для автоматики включения и отключения уличного освещения. Наступает вечер - включается освещение в Вашем дворе. Когда наступает ночь, оно явно никому не нужно, поэтому его можно отключать по истечении определенной задержки после заката, например спустя 3 часа. С утра же, когда восход солнца начинается поздно, Вы можете настроить таймер на включение освещения за несколько часов до него, чтобы с комфортом выйти из дома на работу. По истечении предустановленной Вами задержки свет автоматически погаснет. Впечатляет, не так ли?
А ведь это лишь единичные примеры использования реле времени различных типов. Вы можете узнать другие сценарии использования данных приборов из отзывов покупателей, которые активно делятся своим опытом. Купить интересующее Вас реле времени по выгодной цене Вы можете в интернет-магазине «МВБ», работающий в Москве, либо онлайн с доставкой по всей России.
Помимо вида, реле времени имеют определенные отличия, на которые стоит обращать внимание. Если опустить тонкости, такие как количество программируемых событий, количество каналов, дополнительные возможности и т.д, то можно выделить два основных параметра: мощность и внешнее исполнение. С мощностью все просто: нагрузка не должна потреблять больше номинальной мощности реле, иначе Вас ждет срабатывание защиты.

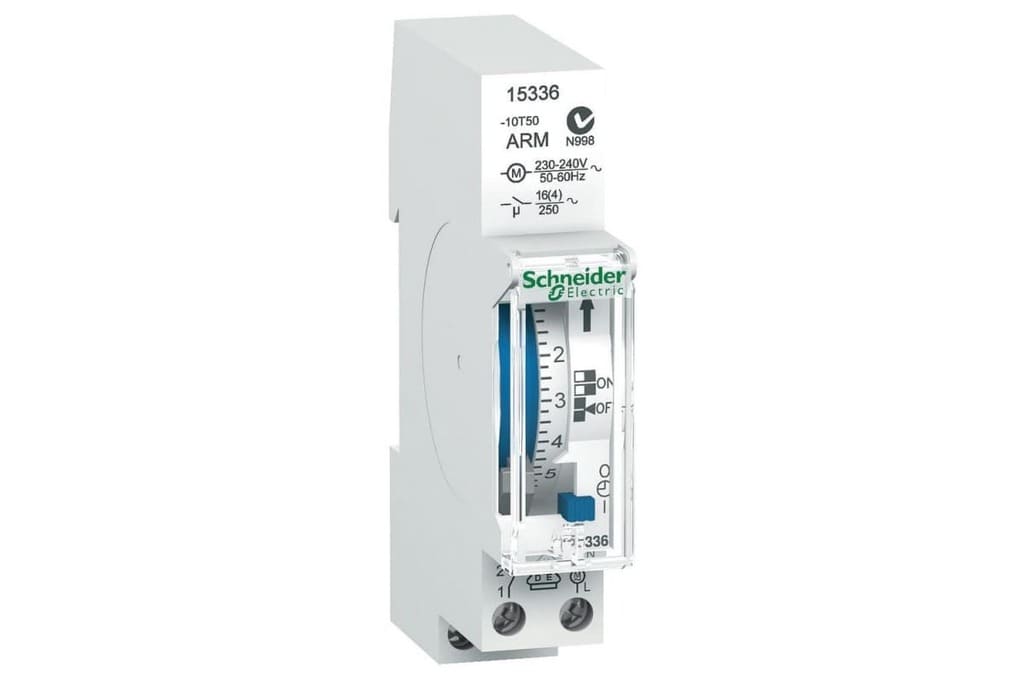

С внешним исполнением все еще проще: реле времени выпускаются в корпусе, предназначенном для установки на стандартную монтажную DIN-рейку, либо напрямую в розетку. Здесь выбор зависит от масштабов потребителя. Управление одного устройства можно реализовать через розетку, а для освещения офиса нуждается в реле времени с монтажом в электрощитовой.
Если Вы не знаете, какой вид реле времени и с какими характеристиками выбрать, не стесняйтесь обращаться к нашим специалистам, которые всегда найдут наиболее подходящий для Вас вариант.
