Виды датчиков движения и их применение

Датчики движения - это устройства, которые «бдят», когда что-то или кто-то начинает двигаться в определенной зоне. Они работают как невидимые охранники, которые мгновенно реагируют на изменения в окружающей среде - включают свет, запускают сигнализацию или просто фиксируют факт присутствия.

Их широко используют в системах безопасности, автоматизации дома и даже в умном освещении, ведь эти миниатюрные устройства способны сделать нашу жизнь не только удобнее, но и безопаснее.В нашей статье мы подробно рассмотрим разновидности датчиков движения, их особенности, принципы работы и сферы применения, чтобы помочь вам выбрать лучший вариант для своих нужд.

Применение датчиков движения

Основная задача датчиков движения - обнаружить нарушителя и отправить сигнал тревоги на централь, которая оповестит ваш центр мониторинга. Датчики работают, когда вас нет дома или когда вы сообщаете системе, что вас нет дома. Вы даже можете запрограммировать некоторые системы безопасности записывать события через камеру безопасности, когда есть движение. Датчики движения стоят на страже, готовые реагировать на различные ситуации, такие как движение в вашей гостиной, открытие или закрытие окон или дверей или разбитие окна.

Вот несколько распространенных применений датчиков движения:

• Автоматическое включение света. Свет включается, как только вы заходите, и выключается после вашего выхода. Удобно, особенно ночью.
• Внешнее освещение двора или входной двери: датчик реагирует на подход человека и включает прожектор. Это и безопасность, и комфорт.
• Системы сигнализации. Срабатывают при несанкционированном движении в вашем доме, особенно когда вас нет дома.
• Умная вентиляция или кондиционирование. Активируются, когда кто-то появляется в комнате, и не работают зря, когда никого нет.
• Контроль доступа. Фиксация движения у дверей или в коридорах для безопасности и учета передвижения персонала.
• Мониторинг занятости зон. Система «видит», заняты ли переговорные комнаты, и это интегрируется в календарь бронирования.
• Включение техники или климат-контроля. Принтеры, кондиционеры или проекторы активируются, когда работники заходят в помещение.
• Уличное освещение на улице. Фонари или прожекторы включаются только тогда, когда фиксируется движение пешехода или автомобиля. Это помогает экономить электроэнергию и повышает безопасность в темное время суток.
• Освещение в подъездах и на лестницах многоквартирных домов. Автоматически включается свет, когда кто-то входит, и выключается через заданное время.
• Рекламные дисплеи или звуковые сообщения. Запускаются, когда кто-то проходит мимо, привлекая внимание.
• Системы видеонаблюдения. Камеры могут активироваться только при фиксации движения, уменьшая объем ненужных записей.
• Автоматические двери. Открываются при подходе человека, обеспечивая удобство и бесконтактный проход.
• Контроль количества людей. Системы с датчиками считают количество посетителей, например в торговом центре или музее.

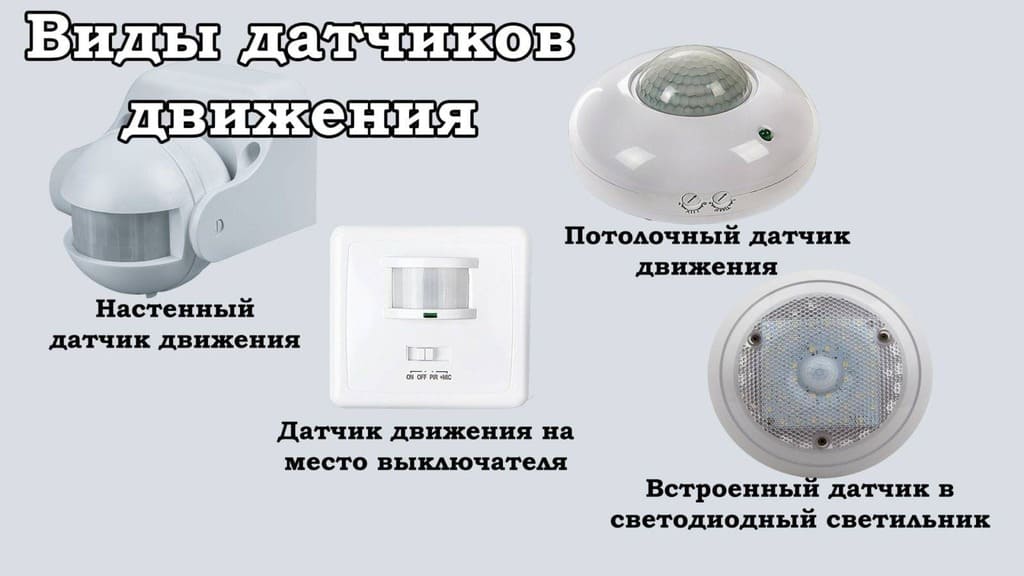

Типы датчиков движения

Датчики движения делятся на несколько основных типов в зависимости от принципа работы. Вот какие бывают:

• ИК-датчики(инфракрасные или пассивные ИК, PIR). Они реагируют на изменение теплового излучения в зоне обнаружения - например, когда человек заходит в помещение. Это наиболее распространенный тип. Они очень энергоэффективны - потребляют минимум электроэнергии, что позволяет использовать их в беспроводных сигнализациях. Также такие датчики имеют простую конструкцию и невысокую стоимость. В то же время есть и недостатки. Например, ИК-датчики имеют ограниченный угол обзора и не «видят» через стекло или другие препятствия. PIR-датчики могут обнаруживать лишь быстрое движение, изменения температуры, которые происходят достаточно быстро, чтобы создать разницу между тем, что видят два датчика. Они не работают корректно, если человек движется очень медленно или температура тела почти не отличается от окружающей среды. Кроме того, солнечный свет, горячие батареи или кондиционеры, направленные в сторону датчика, могут вызвать ложные срабатывания. Поэтому для надежной работы важно правильно выбирать место установки и учитывать специфику помещения.

К сведению: Стены блокируют инфракрасное излучение. Это означает, что PIR-датчики не работают через стены. Но низкая стоимость этих датчиков делает их доступными для установки в каждой важной комнате.

• Микроволновые датчики (MW). Микроволновые датчики движения работают по принципу доплеровского эффекта: они излучают микроволны и анализируют отраженный сигнал, чтобы обнаружить движение. Датчик измеряет коэффициент отражения этих объектов, что позволяет ему точно знать, на каком расстоянии они находятся. Если что-то движется, это изменяет коэффициент отражения объекта, что регистрируется как движение. Их главное преимущество - высокая чувствительность и способность обнаруживать даже незначительные движения, включая перемещение за тонкими препятствиями, например, за гипсокартоном, стеклом или деревянной дверью. Они имеют большую зону покрытия и стабильно работают при различных температурах и освещении, поэтому могут быть эффективными как в помещении, так и на улице. Такие сенсоры особенно полезны в местах, где инфракрасные датчики могут «слепнуть» - например, в холодных или слишком теплых средах, где тело человека почти не выделяется температурой. Но вместе с преимуществами микроволновые сенсоры имеют и свои минусы. Из-за своей сверхчувствительности они иногда могут реагировать на движение за пределами необходимой зоны, например, за тонкими стенами или стеклом, что может вызвать ложные срабатывания. Они потребляют больше энергии, чем пассивные инфракрасные датчики, и их конструкция более сложная, что влияет на цену. Кроме того, их чувствительность к электромагнитным помехам означает, что в среде с большим количеством техники могут возникать проблемы со стабильностью работы.
• Ультразвуковые. Ультразвуковые датчики движения работают по принципу эхолокации: они излучают звуковые волны высокой частоты, недоступные человеческому уху, и анализируют, как эти волны отражаются от объектов в помещении. Их ключевым преимуществом является способность точно обнаруживать движение независимо от температуры, освещения или типа объекта - даже если это медленное движение руки или просто присутствие человека. Благодаря этому они хорошо работают в сложных средах, где другие сенсоры могут быть менее эффективными, например, в комнатах со стеклянными или глянцевыми поверхностями. Они также могут «видеть» за предметами, частично закрывающими человека. В то же время ультразвуковые датчики имеют свои ограничения. Из-за своей активной работы (излучения звука) они иногда могут вызывать ложные срабатывания - например, реагировать на колебания воздуха от вентиляции или движение завесы. Они также чувствительны к акустическим отражениям в помещении, поэтому их работа зависит от формы и материалов окружающих объектов. Ультразвуковые сенсоры дороже инфракрасных, а установка требует более точной настройки. Также они могут создавать акустический дискомфорт для животных, которые слышат ультразвук.
• Комбинированные (гибридные). Вы можете приобрести детекторы, которые используют обе технологии, например, PIR и микроволновую. Преимущество датчиков с двумя технологиями заключается в том, что они проверяют друг друга. Оба сенсора должны обнаружить движение до того, как датчик зарегистрирует его. Такой метод верификации помогает предотвратить ложные тревоги.
• Вибрационные датчики - это устройства, которые реагируют на колебания или движения объектов, к которым они прикреплены. Их основная задача - обнаружить вибрацию, возникающую при попытке проникновения или повреждения, например, когда кто-то ломает окно, сверлит сейф или пытается открыть дверь. Как это работает простыми словами: датчик обычно состоит из чувствительного элемента (например, маленькой пружинки или пьезоэлемента), который реагирует на механические движения. Если появляется вибрация - сигнал передается на сигнализацию или другую систему безопасности. Такие датчики часто используют на окнах и дверях, в банках для охраны сейфов, на стенах, заборах или металлических конструкциях. Их преимущество - высокая чувствительность к попыткам взлома, а недостаток - могут реагировать на сильный ветер, удары или другие случайные вибрации, поэтому важно правильно настроить уровень чувствительности.
• Томографические датчики - это относительно новая и довольно интересная технология, которая работает не так, как привычные инфракрасные или микроволновые. Вместо обнаружения тепла или движения через отражение волн, они создают своеобразную «сетку» из радиоволн в помещении и фиксируют изменения в этой сетке, когда кто-то движется. В помещении устанавливается несколько небольших модулей (передатчиков и приемников), которые обмениваются радиосигналами друг с другом. Когда человек проходит между ними или просто движется в зоне покрытия, структура волн меняется - и система это фиксирует. По сути, это похоже на обнаружение движения «сквозь пространство», а не по поверхности. Их можно полностью спрятать, поскольку они не зависят от прямой видимости, как другие датчики. Еще одно преимущество заключается в том, что, поскольку они используют радиоволны, томографические датчики могут работать сквозь стены.

Интересно: первый детектор движения был создан еще в 1940-х годах Сэмюэлем Баньо. Он использовал знания о радарных технологиях, полученные во время Второй мировой войны, чтобы разработать устройство, которое назвал «новым типом охранной сигнализации».

• Можно отдельной категорией выделить видеодатчики движения. Но это по сути камера с видеоаналитикой. Многие камеры безопасности используют усовершенствованную обработку сигнала, чтобы начать запись, когда они чувствуют движение. Камеры, управляемые датчиками движения, могут сэкономить место в памяти, не записывая сотни часов бесполезных кадров - они фиксируют только важное. Видео датчики движения имеют высокую точность, поскольку анализируют изменения в изображении, зафиксированном камерой. Они могут идентифицировать объекты, распознавать людей, транспорт или даже животных, и работать как днем, так и ночью (при наличии ИК-подсветки). Благодаря широкому углу обзора такие датчики могут охватывать большую площадь, а современные системы с аналитикой позволяют даже настраивать зоны чувствительности и фильтровать ложные срабатывания. Однако работа таких устройств требует стабильного питания и качественного интернет-соединения, если система предусматривает удаленный доступ или хранение видео в облаке. Еще одним недостатком может быть сложность настройки, а также более высокая стоимость по сравнению с традиционными типами датчиков.

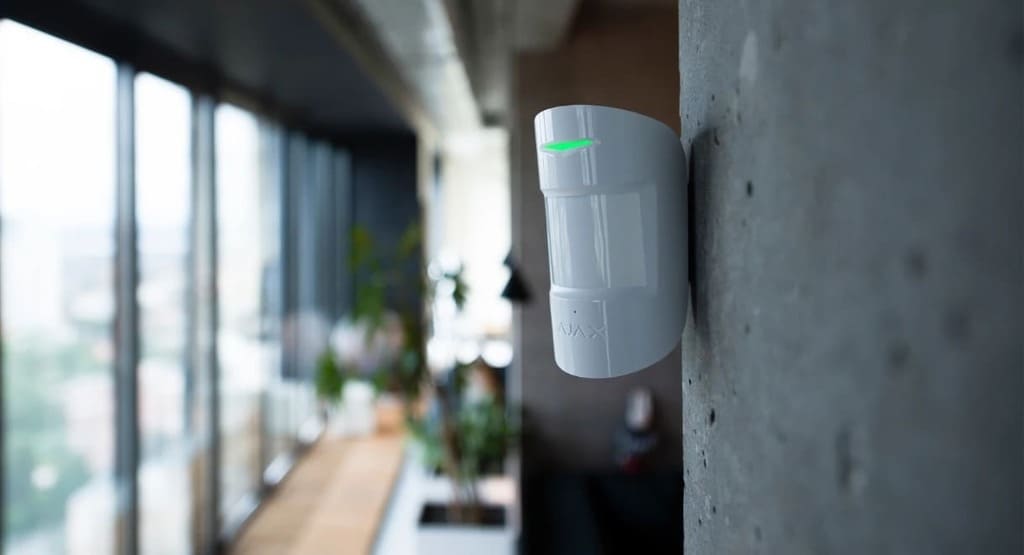

Советы по размещению датчиков движения:

Хотя лучшее, что вы можете сделать для повышения эффективности ваших датчиков и предотвращения ложных тревог, - это прочитать инструкции, прилагаемые к ним, вот несколько советов по размещению, которые помогут использовать сильные стороны датчика:

Размещайте PIR-сенсоры подальше от источников тепла, таких как радиаторы, вентиляционные отверстия и солнечные окна. Потому что датчики движения могут срабатывать при обнаружении быстрого изменения тепла, даже если облако быстро проплывает над прямыми солнечными лучами в вашей гостиной.

1. Размещайте датчики движения в «узких местах», где много людей ходят, например, на лестнице или в главном коридоре. Таким образом, злоумышленник сработает на датчик независимо от места назначения.
2. Выбирайте для установки места, в которых нет обходных путей. Важно избегать зон, где могут быть обходные пути или другие препятствия, которые позволяют обойти систему наблюдения.
3. Оцените, где злоумышленники вероятнее всего войдут и каким путем они пойдут. Большинство воров проникают в дом через входную или заднюю дверь, окна или гаражные ворота, поэтому желательно размещать датчики возле этих мест.
4. Найдите стены, вдоль которых злоумышленник может идти, например, коридор или узкую тропинку, ведущую в комнату. Датчики движения лучше всего срабатывают, когда злоумышленник движется параллельно датчику, а не по направлению к нему. Например, в коридоре вы, как правило, ходите параллельно стенам, а не прямо к ним.

Имейте в виду, что датчики движения не защищены от ошибок, и в некоторых случаях могут срабатывать ложные тревоги. Ложные тревоги обычно вызваны электрическими сбоями, ошибками пользователя, некачественным программным обеспечением, скачками напряжения, молниями и неисправным оборудованием. Животные, насекомые и листья также могут спровоцировать их при определенных обстоятельствах.

На рынке существует огромный выбор датчиков движения, и сделать правильный выбор может быть сложно. Надеемся, что наша статья помогла вам разобраться в основных аспектах и облегчила этот процесс. Независимо от того, планируете ли вы приобрести всю систему безопасности для дома или просто дополнить ее отдельными элементами, датчики движения станут отличной инвестицией. В конце концов, вы будете спокойнее, зная, что эти устройства выполняют свою работу.
