Кабельные наконечники: выбор и монтаж без риска возгорания
Кабельные наконечники – один из тех компонентов электрических систем, который вспоминается совсем не сразу. Тем не менее, именно такие изделия обеспечивают надёжное соединение проводов и кабелей с другими элементами электрических систем и различными устройствами. Они отвечают не только за фактическую передачу тока, но также за безопасность, долговечность и эффективность электрических соединений.
Во многих случаях без них обойтись бывает очень сложно, а порой невозможно, если выполнять электромонтажное работы по всем правилам. Сегодня мы кратко рассмотрим назначение кабельных наконечников, обсудим их виды, включая медные и алюминиевые варианты, узнаем об особенностях монтажа, а также оценим качество соединений и допустимые режимы работы.
Кабельные наконечники: маленькие герои больших систем
Знаете, о чём мы редко задумываемся, когда включаем свет или заряжаем телефон? О крошечных деталях, которые держат всю электрическую «магию» в наших домах на плаву. Вот они — кабельные наконечники. Невидимки, без которых самый крутой гаджет превратится в бесполезную железку. Давайте разберёмся, почему эти штуки так важны и как выбрать те, что не подведут в самый ответственный момент.
Назначение и виды кабельных наконечников
Разумеется, провода и кабели в ряде ситуаций можно соединить и без каких-либо наконечников, но при этом технически корректных альтернатив, на самом деле, не так и много. К примеру, традиционная для постсоветского пространства скрутка проводов – совершенно недопустимый вариант для цепей, которые планируется нагружать регулярно. Такой вариант подойдёт разве что в качестве временного, краткосрочного решения за неимением иных вариантов – например, на время ремонта в помещении или при самостоятельном устранении поломки до прихода мастера. В качестве альтернативы многие могут предложить рассмотреть клеммники или клеммные колодки, но они как раз часто и требуют корректно оконцованных проводов. Ещё один вариант – колпачки СИЗ, но они у нас как-то не прижились, считаясь не самым удобным и практичным решением в случае монтажа большого объёма проводки.

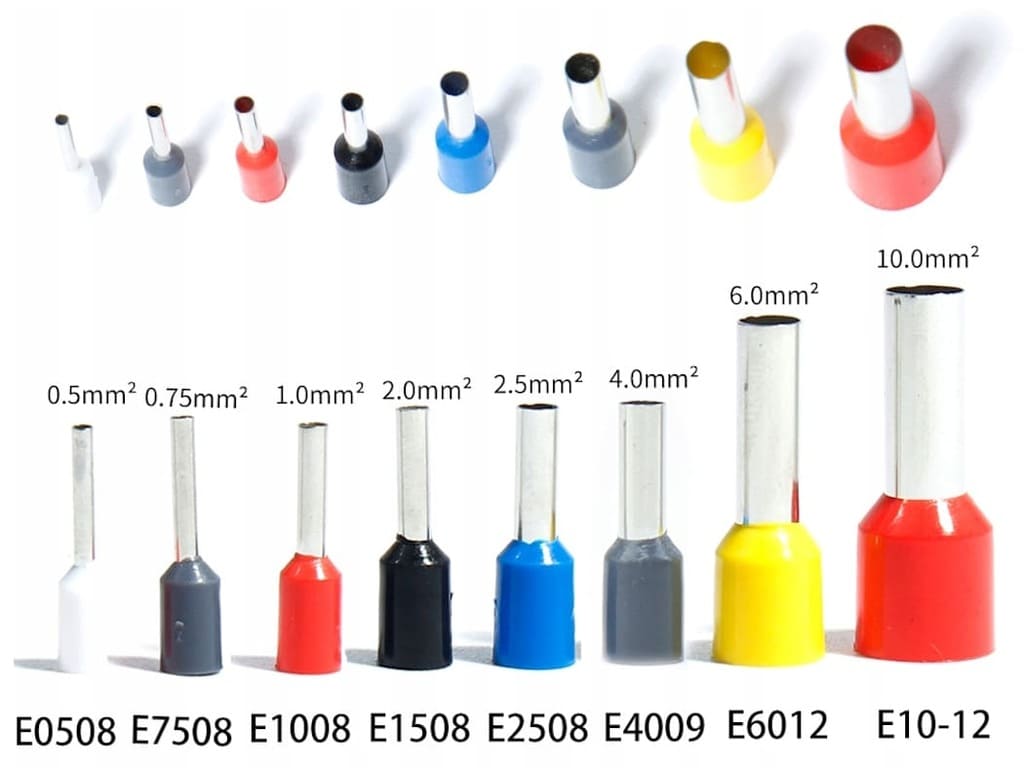

Можно говорить, что сегодня кабельные наконечники и клеммники – это наиболее технически корректный, разрешённый и безопасный способ разборного соединения проводников. В общем случае такие изделия используются для следующих целей.
1. Обеспечение надёжного соединения. Указанный комплект формирует максимально механически прочное и электрически устойчивое соединение проводов и кабелей с оконцевателями, а наконечников – с клеммами, разъёмами, зажимами и другими элементами электрических схем.
2. Обеспечение безопасности. Наконечники чрезвычайно эффективно помогают предотвратить повреждение токопроводящих жил и формируют безопасное соединение, снижая риск перегиба, излома, короткого замыкания или перегрева.
3. Упрощение монтажа. С их помощью можно быстро и легко подключать и отключать провода к светильникам, счётчикам, электроприборам, защитной автоматике и пр. Интуитивно понятная разборная конструкция действительно существенно упрощает первичный монтаж, модификацию, обслуживание и ремонт электрических систем.
4. Защита от коррозии. Многие наконечники имеют специальное защитное покрытие, эффективно предотвращающее коррозию и заметно увеличивающее срок службы соединений. Без этого провода чаще страдают от разрушения под действием факторов времени и влаги
Зачем они вообще нужны?
Представьте: вы собрали мегакрутую аудиосистему, но провода соединены обычной скруткой. Через неделю музыка начинает хрипеть, а потом и вовсе пропадает. Знакомо? Вот чтобы такого не случилось, и существуют наконечники. Они не просто «удерживают» провода — они создают контакт, который выдержит ураганный рок-концерт в вашей гостиной.
— Безопасность прежде всего: Наконечники — как броня для проводов. Они защищают от искр, перегрева и внезапных «фейерверков» в щитке.
— Лёгкий монтаж: Представьте, что собирать электрику — как играть в Lego. Наконечники — те самые детальки, которые щёлкнул — и готово.
— Коррозия? Не, не слышали: Специальное покрытие на некоторых моделях работает лучше, чем зонтик в ливень. Провода остаются сухими и целыми годами.
«А что, без них совсем нельзя?» — спросите вы. Можно, конечно. Но это как ехать на велосипеде без тормозов: вроде работает, но лучше не рисковать.
Виды кабельных наконечников
Медные наконечники
Медные наконечники – это первый из двух самых распространённых и востребованных в электрических системах видов подобных изделий. К их преимуществам можно отнести следующие.
1. Очень высокая проводимость. Медные наконечники имеют отличную электропроводность, что снижает сопротивление во всех промежуточных соединениях, а потому существенно минимизирует потери энергии.
2. Коррозионная устойчивость. Медь обычно покрывается оловом или никелем, что хорошо защищает её от коррозии и многократно увеличивает срок службы соединения.
3. Прочность и долговечность. Сама по себе медь обладает достаточной для данного круга задач механической прочностью, что делает наконечники из неё долговечными и устойчивыми к износу.
Медные наконечники используются в широком диапазоне практических приложений, включая промышленные, коммерческие и бытовые электрические системы. Они подходят для соединения медных проводников почти со всеми типами устройств и электрических компонентов.
Алюминиевые наконечники
Алюминиевые наконечники тоже находят весьма широкое применение в электрических системах. Их преимущества приводим далее.
1. Лёгкость. Алюминий заметно легче меди, и это порой играет немалую роль в ситуациях, когда вес конструкции критически важен. Вдобавок подобные наконечники более удобны для монтажа и транспортировки.
2. Низкая стоимость. Алюминиевые наконечники обычно дешевле медных из-за стоимости сырья, что в целом снижает затраты на установку и обслуживание электрических систем определённых типов.
3. Хорошая проводимость. Хотя алюминий имеет меньшую проводимость по сравнению с медью, он все же обеспечивает вполне достаточную электропроводность для огромного количества приложений, предлагая в целом более экономически выгодное решение.
Алюминиевые наконечники часто используются в крупных электрических установках, где важны вес и стоимость компонентов. Разумеется, во избежание переходных процессов, лучше всего они подходят для соединения монолитных алюминиевых проводов и кабелей. Такие проводники чаще всего заводят в этажный монтажный шкаф или квартирный распределительный щит. А уже все дальнейшие ответвления реализуют при помощи медных проводников с оконцевателями из того же металла.
Другие виды наконечников
Кроме самых популярных медных и алюминиевых, существуют и другие виды кабельных наконечников, используемые в специфических приложениях.
1. Латунные наконечники. Латунь сочетает в себе хорошие электрические и механические свойства, что делает готовые изделия из неё подходящими для соединений, требующих высокой прочности и долговечности.
2. Стальные наконечники используются в условиях, требующих высокой механической прочности и устойчивости к коррозии – например, в морских и промышленных установках.
3. Биметаллические наконечники состоят из двух металлов, обычно особых сплавов меди и алюминия, что позволяет использовать их для соединения как медных, так и алюминиевых проводов.
Сравнение кабельных наконечников с техническими параметрами
| Параметр | Медные | Алюминиевые | Латунные | Стальные | Биметаллические |
|---|---|---|---|---|---|
| Темп. диапазон | -60°C...+300°C | -60°C...+200°C | -50°C...+250°C | -70°C...+400°C | -60°C...+250°C |
| Основные ГОСТы |
ГОСТ 7386-80 ГОСТ 23598-79 |
ГОСТ 9581-80 |
ГОСТ 15543-70 ГОСТ 21934-83 |
ГОСТ 10753-86 | ГОСТ 13726-97 |
| Проводимость | ▲ 58 МСм/м | ► 37 МСм/м | ▬ 15-28 МСм/м | ▼ 10 МСм/м | ◈ 25-45 МСм/м |
| Прочность | 200-250 МПа | 100-150 МПа | 300-600 МПа | 400-1000 МПа | 200-350 МПа |
| Коррозия | ★ Лучшая | ! Требует защиты | ✓ Хорошая | ⚒ Нужно покрытие | ✓ Хорошая |
| Вес | 8.96 г/см³ | 2.7 г/см³ | 8.4-8.7 г/см³ | 7.8 г/см³ | 5-7 г/см³ |
Ключевые особенности по ГОСТ:
- Медные: ГОСТ 7386-80 (кольцевые), ГОСТ 23598-79 (штыревые)
- Алюминиевые: ГОСТ 9581-80 (трубчатые)
- Латунные: ГОСТ 15543-70, ГОСТ 21934-83
- Биметаллические: ГОСТ 13726-97 (алюмомедные)
- Для ВЛ: ГОСТ Р 58095-2018 (новый для воздушных линий)
Температурные нюансы:
- Медь выдерживает кратковременный нагрев до 300°C
- Алюминий размягчается уже при 200°C
- Латунь сохраняет свойства до 250°C
- Сталь - чемпион по жаростойкости (до 400°C)
- Биметалл ограничен слабым звеном (алюминиевой частью)
Медь vs Алюминий: битва титанов
Медные наконечники — этакие «мажоры» электрического мира. Дорогие? Да. Надёжные? Ещё как! Они словно супергерои:
- Проводят ток так шустро, будто это элитный экспресс;
- Не ржавеют в сыром подвале — спасибо оловянному или никелевому покрытию;
- Выдерживают нагрузки, как качка штангу.
Идеальны для квартир, офисов и всего, что должно работать без перебоев.
Алюминиевые наконечники — эконом-класс с характером:
- Лёгкие, как пёрышко — удобно таскать на стройку;
- Бюджетные, но не халтурные — подходят для гаражей, уличных фонарей;
- Ток проводят чуть хуже меди, но для дачи или сарая — то что надо.
Совет: Не смешивайте их с медными проводами! Это как заставить кошку с собакой жить в одной будке — рано или поздно будет искра (в прямом смысле).
А ещё есть...
- Латунные: Для экстремалов — выдерживают удары, вибрацию и прочие «радости» заводских цехов.
- Стальные: Терпят морскую соль и химикаты — хоть на корабль ставьте!
- Биметаллические: Универсалы-миротворцы — дружат и с медью, и с алюминием.
Монтаж кабельных наконечников
Правильный монтаж кабельных наконечников имеет решающее значение в обеспечении надёжности и безопасности электрических соединений. В зависимости от типа наконечника и области применения, используются различные методы монтажа электрических соединений в целом. Приведём самые важные из них.
1. Опрессовка. Пожалуй, наиболее распространённый метод монтажа самих кабельных наконечников. В данном случае используются специальные инструменты, такие как кримперы или пресс-клещи, позволяющие создавать прочное и надёжное соединение путём обжатия наконечника вокруг проводника. Чаще всего оконцованные таким образом провода вставляются в клеммы автоматических выключателей, дифференциальных автоматов, УЗО и других модульных компонентов распределительных щитов.
2. Пайка подходит для соединений, требующих высокой надёжности и низкого сопротивления. Фиксация с применением свинцового припоя обеспечивает высокопрочное соединение, но для реализации требует навыков и специального оборудования. Полученный результат можно применять при монтаже простых, не очень мощных и не особо требовательных потребителей энергии: светодиодных светильников, вытяжек для ванных, подсветки в кладовых и на лоджиях.
3. Винтовое соединение чаще прочих применяется для тех типов и видов соединений, которые могут требовать достаточно частого подключения и отключения питающих проводов. Винтовые соединения удобны в монтаже, но в целом могут быть менее надёжными по сравнению с прессовкой и пайкой, как и любой другой постоянно механически нагружаемый полуразборный способ соединения. Нередко для повышения надёжности многожильные проводники сначала пропаивают, и только потом помещают в гильзу винтового наконечника.
В целом общее достигаемое качество электрических соединений, которые выполняются с использованием кабельных наконечников, зависит от нескольких факторов:
– правильный выбор наконечника – диаметр раструба гильзы всегда должен не просто соответствовать материалу и типу провода, но также правильно подходить к его сечению и условиям эксплуатации;
– качество монтажа – применение уместных и качественных инструментов и методов фиксации оконцевателей будет иметь решающее значение для обеспечения надёжности соединений;
– защита от коррозии – использование наконечников с защитным покрытием и применение антикоррозийных средств помогает предотвратить появление ржавчины и увеличить срок службы соединений;
– использование качественных компонентов – выбор наконечников из обширного многообразия должен останавливаться на высококачественных и не самых дешёвых моделях, которые соответствуют всем стандартам, обеспечивая долговечность и надёжность соединений;
– регулярное обслуживание – мало, кто любит заглядывать в работающие системы, но периодическая проверка и обслуживание соединений помогает выявить и устранить возможные проблемы на ранней стадии;
– защита от внешних воздействий – применение защитных кожухов, изоляционных материалов и антикоррозийных покрытий помогает защитить соединения от влияния неблагоприятных внешних факторов и формировании стабильной безопасности.
Как не облажаться при монтаже: 3 лайфхака
- Прессуйте как профи

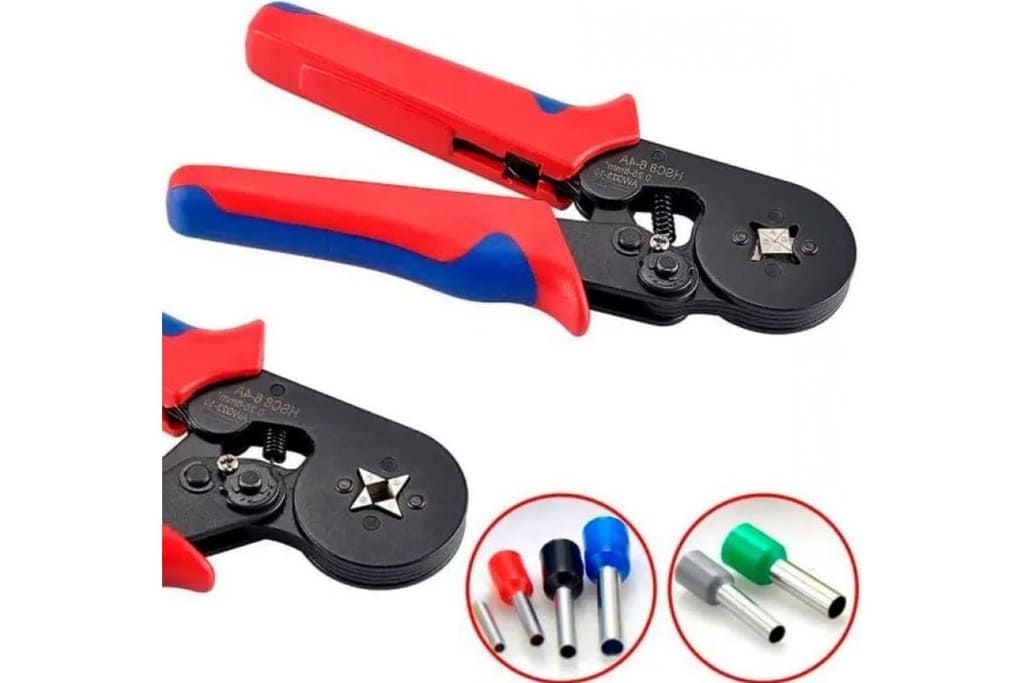

Возьмите кримпер (это такие спецкусачки) — и обожмите наконечник так, чтобы Геракл не разорвал. Проверено: так провода в щитке не выскочат при ударе молотком. - Пайка — не для чайников
Если решите паять, помните: тут нужна точность ювелира. Перегрели — провод плавится, недогрели — контакт слабый. Лучше тренируйтесь на старых проводах, прежде чем лезть в розетку. - Винты — только для временщиков
Любите собирать-разбирать схемы? Винтовые наконечники — ваш вариант. Но не нагружайте их по полной: со временем они могут разболтаться, как старый стул.
Секреты долголетия
- Выбирайте «по размеру»: Наконечник должен сидеть на проводе как вторая кожа — не тесно, не свободно.
- Не экономьте на мелочах: Дешёвые наконечники ржавеют быстрее, чем исчезает зарплата после шопинга.
- Заглядывайте под капот: Раз в полгода проверяйте соединения — вдруг где-то появился «симптом» перегрева?
Вместо эпилога
Кабельные наконечники играют очень важную роль в обеспечении технической эффективности, удобстве, надёжности и безопасности разных электрических систем. Правильный подбор, монтаж и обслуживание наконечников позволяют создавать прочные и долговечные соединения, соответствующие высоким стандартам качества.
Независимо от материала, типа, формы и размера наконечника, важно соблюдать базовые рекомендации и всегда использовать только качественные компоненты. Тогда достижение наилучшего результата будет гарантировано.
